NPI / NPU Profil

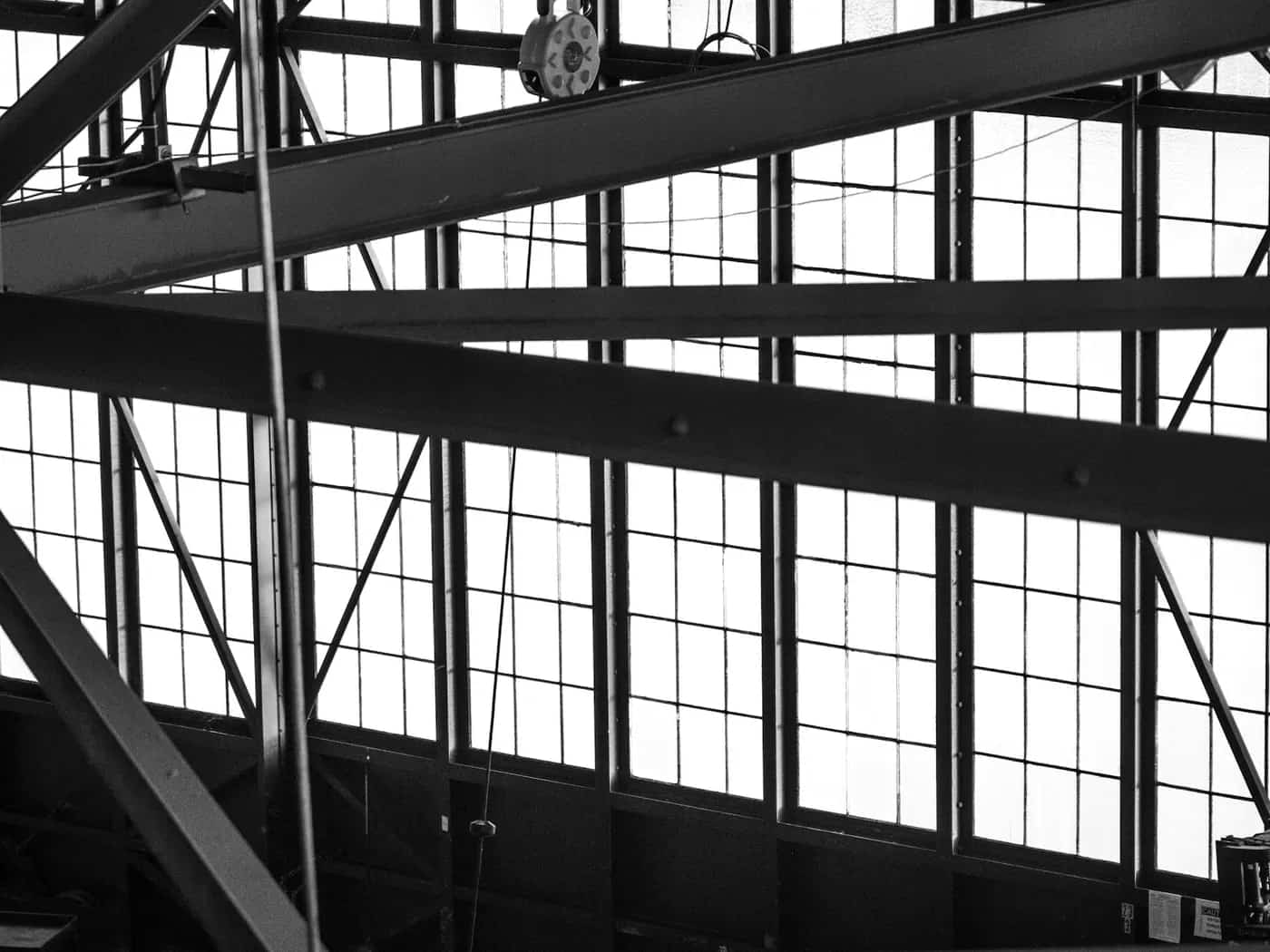

NPI ve NPU Profil nedir?

NPI, I karakterli; NPU ise kanal karakterli kesit olarak anılır ve eksen özellikleri farklıdır. Aynı nominal yükseklik iki profilin birbirinin yerine kullanılabileceğini göstermez; kesit tablosu, flanş eğimi, ağırlık ve ürün standardı ayrı incelenir. I ve H profiller iki başlık ile bir gövdeden, U profiller ise tek gövde ve aynı yönde iki başlıktan oluşur. Serinin nominal yüksekliği tek başına performansı göstermez. Başlık eğimi, genişliği, gövde ve başlık kalınlıkları ile köşe radyüsleri bağlantı tasarımını ve işleme yöntemini etkiler.

NPI ve NPU Profil kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Kirişte eğilme-sehim, kolonda basınç-burkulma, kanalda burulma ve eksantrik bağlantı etkileri hesaplanır. Birleşim levhası, cıvata düzeni, kaynak erişimi, mesnet ezilmesi ve yanal stabilite proje modeline bağlanır. Profil seçimi iç kuvvetler, açıklık, mesnet koşulu ve sınır durum kontrolleriyle yapılır. Kirişte dayanım yanında sehim, titreşim ve yanal burulma; kolonda eksenel basınç, iki eksende narinlik, başlangıç kusuru ve ikinci mertebe etkileri önemlidir. Tesisat geçişi için gövdede delik açılacaksa kesme kapasitesi, yerel burkulma ve takviye gereği incelenir. Kaynaklı veya cıvatalı birleşimin plaka yerleşimi, anahtar erişimi, köşe radyüsü ve toleransları profil serisine göre çözülür. Yangın dayanımı gerekiyorsa kesit faktörü ile koruma sistemi ayrıca tasarlanır. Nihai karar onaylı statik hesap olmadan verilmez.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Teknik tanım: NPI ve NPU Profil için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır. Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir. İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır. Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Teknik tanım: NPI ve NPU Profil için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır.
• Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir.
• İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır.
• Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır.

Malzeme, üretim ve yüzey işlemi

Profiller testere veya CNC hatlarında kesilir, delinir, markalanır ve bağlantı plakalarıyla alt montaja alınır. Flanş ve gövde referansları, parça yönü, kamber ve kaynak sırası üretim resminde gösterilir. Hadde profiller şerit veya daire testere, matkap hattı, CNC delme-kesme ve termal yöntemlerle hazırlanabilir. Parça boyu, uç açısı, delik datumları ve profil yönü üretim dosyasında tek anlamlı olmalıdır. Gövde ile başlığa açılan delikler aynı referans sisteminde kontrol edilir. Kaynak öncesi yüzey temizlenir, rijitleştirici ve başlık plakaları köşe radyüsüne çarpmayacak biçimde işlenir. Isı girdisi profilde doğrultma ihtiyacı doğurabileceğinden kaynak sırası planlanır. Büyük alt montajlarda atölye provası ve total station veya uygun ölçüm yöntemi kullanılabilir. Kumlama, astar, son kat ya da yangın koruması şartnameye göre uygulanır; temas yüzeylerinin kaplama gereği ayrıca belirtilir.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Kesit serisi: Nominal yükseklikle birlikte NPI veya NPU ailesi açıkça belirtilir. Eksen özellikleri: Atalet, mukavemet, burkulma ve burulma değerleri üretici/standart tablosundan alınır. Flanş geometrisi: Eğim ve kalınlık bağlantı levhası, pul ve kaynak ağzı detayını etkiler. Çelik kalitesi: Akma dayanımı, tokluk, kaynaklanabilirlik ve belge gereği proje şartıyla belirlenir. Boy ve doğruluk: Eğrilik, burulma ve uç dikliği montaj tolerans zincirine dâhil edilir. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Kesit serisi: Nominal yükseklikle birlikte NPI veya NPU ailesi açıkça belirtilir.
• Eksen özellikleri: Atalet, mukavemet, burkulma ve burulma değerleri üretici/standart tablosundan alınır.
• Flanş geometrisi: Eğim ve kalınlık bağlantı levhası, pul ve kaynak ağzı detayını etkiler.
• Çelik kalitesi: Akma dayanımı, tokluk, kaynaklanabilirlik ve belge gereği proje şartıyla belirlenir.
• Boy ve doğruluk: Eğrilik, burulma ve uç dikliği montaj tolerans zincirine dâhil edilir.

Doğru sistem nasıl seçilir?

Kesit yalnız nominal NPI/NPU adına göre değil yük, açıklık, mesnet, eksen, çelik kalitesi, boy ve bağlantı düzenine göre seçilir. Eski ticari adların güncel standart kesitlerle eşleşmesi üretici tablosu ve proje mühendisi tarafından doğrulanır.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Yapısal kiriş: Yanal stabilite, mesnet ve sehim hesabı yapılmış yatay elemanlar.
• Kolon ve dikme: Burkulma boyu ile taban-başlık bağlantısı doğrulanmış düşey elemanlar.
• Makine şasesi: Ekipman yükü, titreşim ve bağlantı yüzeyleri çözümlenmiş gövdeler.
• Platform ve konsol: Kanal yönü, bağlantı eksantrisitesi ve korkuluk yükü değerlendirilmiş sistemler.

Kalite kontrol ve kabul kriterleri

Kesit yüksekliği, flanş-gövde, boy, doğruluk, burulma, yüzey ve işaretleme kontrol edilir. Delik ve kesimden sonra eksen, uç açısı, delik grubu ve alt montaj ölçüleri revizyonlu resimle karşılaştırılır. Malzeme kabulünde profil işareti, seri, kalite, boy ve sertifika bağı kontrol edilir. Kesim sonrası uzunluk, uç dikliği, delik çapı, kenar mesafesi, başlık-gövde yönü ve parça kodu doğrulanır. Kaynaklı elemanda düzlemsellik, sehim, gövde dikliği, plaka hizası ve dikiş görünümü incelenir. Cıvatalı birleşimler için delik grubu mastarla kontrol edilebilir. Boya sistemi varsa yüzey hazırlığı ve kat kalınlıkları kayıt altına alınır. Taşıyıcı ürünün belge ve imalat kayıtları proje dosyasına bağlanmadan yalnız görsel muayeneyle uygunluk kararı verilmez.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Su tutan kanal bölgeleri, yatay flanşlar, mesnetler, kaynak dipleri ve kaplama hasarları izlenir. Bağlantı gevşemesi veya korozyon kesit kaybı görülürse mühendislik değerlendirmesi yapılır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Standart kesit verisi: Projede kullanılan geometrik özellikler tanımlı tablolardan doğrulanabilir.
• CNC işleme: Boy kesme, delme ve markalama üretim hattında tekrarlanabilir yürütülebilir.
• Birleşim esnekliği: Cıvatalı veya kaynaklı farklı detaylarla sistem çözümüne uyarlanabilir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan EN 10365: Sıcak haddelenmiş kanal, I ve H kesitlerin boyut ve kesit özellikleri, EN 10025 serisi: Yapısal çeliklerin ilgili mamul, kalite ve teslim koşulları, EN 1090 proje kapsamında isteniyorsa imalat ve uygunluk gereklerinin sözleşmede tanımlanması, EN 10204: Malzeme muayene belgesi ve parti izlenebilirliği, Onaylı statik hesap, birleşim çizimleri, kaynak planı, kaplama ve montaj yöntemi gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

NPI ve NPU profil teklifinde kesit serisi, kalite, boy, miktar, belge, delik ve bağlantı planı açık olmalıdır. Ferotan malzeme ile CNC işleme ve kaynaklı alt montajı aynı parça markaları üzerinden izler.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
