Enerji Santralleri projelerinde ölçülebilir mühendislik ve uygulama planı
Enerji santralleri, üretim teknolojisine göre farklı proseslere sahip olsa da güvenilir taşıyıcı sistem, kontrollü erişim ve izlenebilir bakım ihtiyacında birleşir. Gaz türbini, buhar çevrimi, biyokütle, hidroelektrik, güneş, rüzgâr veya yardımcı tesis projelerinde metal yapının görevi yalnız ekipmanı taşımak değildir. Kablo ve boru güzergâhlarını düzenlemek, bakım için söküm hacmi sağlamak, personeli sıcak yüzeylerden ve düşmeden korumak, planlı duruş sırasında ağır parçaların güvenle hareket ettirilmesine yardımcı olmak da tasarım kapsamındadır. Yüksek sıcaklık, titreşim, açık atmosfer, kimyasal su şartlandırma alanı ve kıyı ortamı gibi etkiler aynı sahada farklı korozyon sınıfları oluşturabilir. Bu nedenle her platform, pipe-rack, kablo köprüsü, ekipman şasesi veya bakım kirişi kendi servis koşuluyla tanımlanır. Ferotan’ın sektör içeriği, bu arayüzleri teknik veri ve proje şartnamesi üzerinden yönetir; şirketin belirli bir enerji teknolojisine ilişkin sertifikası, üretim kapasitesi veya hazır stoku olduğuna dair varsayım oluşturmaz. Kesin kapsam yazılı teklif ve doğrulanmış belgelerle belirlenir.
Enerji tesisindeki çalışma çoğu zaman yüksek gerilim, basınç, sıcak yüzey, döner ekipman ve sınırlı duruş süresi altında yürütülür. Mevcut santralde bir platform eklemek için elektriksel yaklaşma mesafeleri, kilitleme-etiketleme prosedürü, türbin veya kazan erişimi, yangın zonları ve acil kaçış korunmalıdır. Planlı bakım dönemlerinde aynı bölgede birden fazla yüklenici çalışabilir; vinç rotası, geçici depolama, iskele ve sökülen ekipman parçaları çakışabilir. Açık saha yapılarında rüzgâr, buz, kar, güneş radyasyonu ve termal hareket; deniz kenarında tuzlu atmosfer; soğutma suyu çevresinde sürekli nem metal korumasını etkiler. Biyokütle veya kömür benzeri katı yakıt alanlarında toz ve yangın riski ayrıca değerlendirilir. Güneş santralinde invertör ve trafo platformları, rüzgâr tesisinde bakım erişimi, hidroelektrikte türbin salonu kaldırma kurgusu farklı uzmanlık girdileri ister. Ortak çözüm, sınır koşullarını disiplinler arası arayüz listesine dönüştürmek ve saha değişikliklerini onaylı revizyonla yönetmektir.
Ekipman reaksiyonları ve titreşim
Türbin, jeneratör, pompa, fan ve kompresör için statik ağırlık yanında dinamik kuvvetler, momentler, çalışma frekansı ve acil duruş verileri ekipman tedarikçisinden alınır.
Yüksek sıcaklık ve genleşme
Kazan, baca ve sıcak boru çevresinde termal hareket, radyasyon, izolasyon boşluğu ve malzeme sıcaklık sınırı değerlendirilir. Soğuk durum geometrisi işletme durumuyla karıştırılmaz.
Kablo köprüsü rezervi
Mevcut ve planlanan kablo ağırlığı, doluluk, ayırma, yangın bölmesi, bakım erişimi ve elektriksel kuvvetler ilgili disiplin verileriyle taşıyıcı tasarıma aktarılır.
Türbin ve jeneratör bakım platformları
Hassas ekipman arayüzünü bozmadan kontrol, söküm ve kaldırma erişimi sağlayan modüler çelik platformlar.
Kazan ve yardımcı tesis çelikleri
Sıcaklık, boru reaksiyonu, kül veya yakıt akışı ve çok katlı bakım erişimiyle koordine edilen ağır taşıyıcı sistemler.
Kablo köprüleri ve galeri yapıları
Elektriksel ayırma, gelecek rezervi, yangın bölmesi ve açık saha etkilerine göre tasarlanan kablo taşıyıcı çelikleri.
Mühendislik yaklaşımı ve tasarım girdileri
Tasarım girdileri enerji üretim teknolojisine, ekipman tedarikçi verisine ve tesisin şebeke bağlantı gereğine göre ayrıştırılır. Yapısal hesapta kalıcı ekipman ağırlığı, bakım yükleri, kaldırma kuvvetleri, boru reaksiyonları, kablo yükü, rüzgâr, kar, deprem, titreşim ve sıcaklık etkileri tanımlanır. Türbin veya jeneratör çevresinde küçük geometrik sapmalar bile hizalama ve titreşim davranışını etkileyebileceğinden yapı ile makine temeli arayüzü dikkatle çözülür. Kablo taşıyıcılarında doluluk ve gelecekteki rezerv, kısa devre kuvvetleriyle ilgili elektrik disiplini verileri ve yangın bölmeleri koordine edilir. Yüksek gerilim tesisleri için IEC 61936-1 gibi kaynaklar elektrik tesisinin ortak kurallarını verir; çelik taşıyıcı hesaplarının yerine geçmez. Çelik tasarımı proje tarafından belirlenen Eurocode veya eşdeğer standarda, imalat EN 1090-2 benzeri uygulama gereklerine bağlanabilir. Ekipman kaldırma kirişi veya monorayında nominal kapasite, test, işaretleme ve periyodik kontrol şartları özel olarak tanımlanır; sıradan kirişe sonradan kaldırma noktası eklenmez.
Teknik seçim ve doğrulama başlıkları
Ekipman reaksiyonları ve titreşim
Türbin, jeneratör, pompa, fan ve kompresör için statik ağırlık yanında dinamik kuvvetler, momentler, çalışma frekansı ve acil duruş verileri ekipman tedarikçisinden alınır.
Yüksek sıcaklık ve genleşme
Kazan, baca ve sıcak boru çevresinde termal hareket, radyasyon, izolasyon boşluğu ve malzeme sıcaklık sınırı değerlendirilir. Soğuk durum geometrisi işletme durumuyla karıştırılmaz.
Kablo köprüsü rezervi
Mevcut ve planlanan kablo ağırlığı, doluluk, ayırma, yangın bölmesi, bakım erişimi ve elektriksel kuvvetler ilgili disiplin verileriyle taşıyıcı tasarıma aktarılır.
Bakım kaldırma senaryosu
Sökülecek parçanın ağırlığı, ağırlık merkezi, kaldırma rotası, kanca yaklaşımı ve geçici depolama alanı tanımlanır. Kiriş, monoray veya kulak bu gerçek senaryoya göre hesaplanır.
Açık saha korozyon koruması
Kıyı tuzu, sanayi atmosferi, nem, UV, sıcaklık ve bakım erişimi çevre sınıfıyla birlikte değerlendirilir. Kaplama sistemi yüzey hazırlığından saha tamirine kadar bütün olarak yazılır.
Elektriksel güvenlik arayüzü
Yaklaşma mesafeleri, topraklama bağlantıları, kablo güzergâhı ve kilitleme-etiketleme noktaları elektrik projesiyle koordine edilir. Metal yapının konumu güvenli manevrayı engellemez.
Platform ve kaçış düzeni
Sıcak yüzey, basınç boşaltma, döner ekipman, gürültü ve yangın zonları dikkate alınarak merdiven ile kaçış yönü belirlenir. Bakım kapısı açıkken geçiş genişliği korunur.
Revizyon ve varlık kimliği
Her taşıyıcı modül poz, konum ve revizyonla izlenir. As-built kayıt, yük levhası ve bakım geçmişi gelecekteki değişikliklerin doğru kapasite üzerinden değerlendirilmesini sağlar.

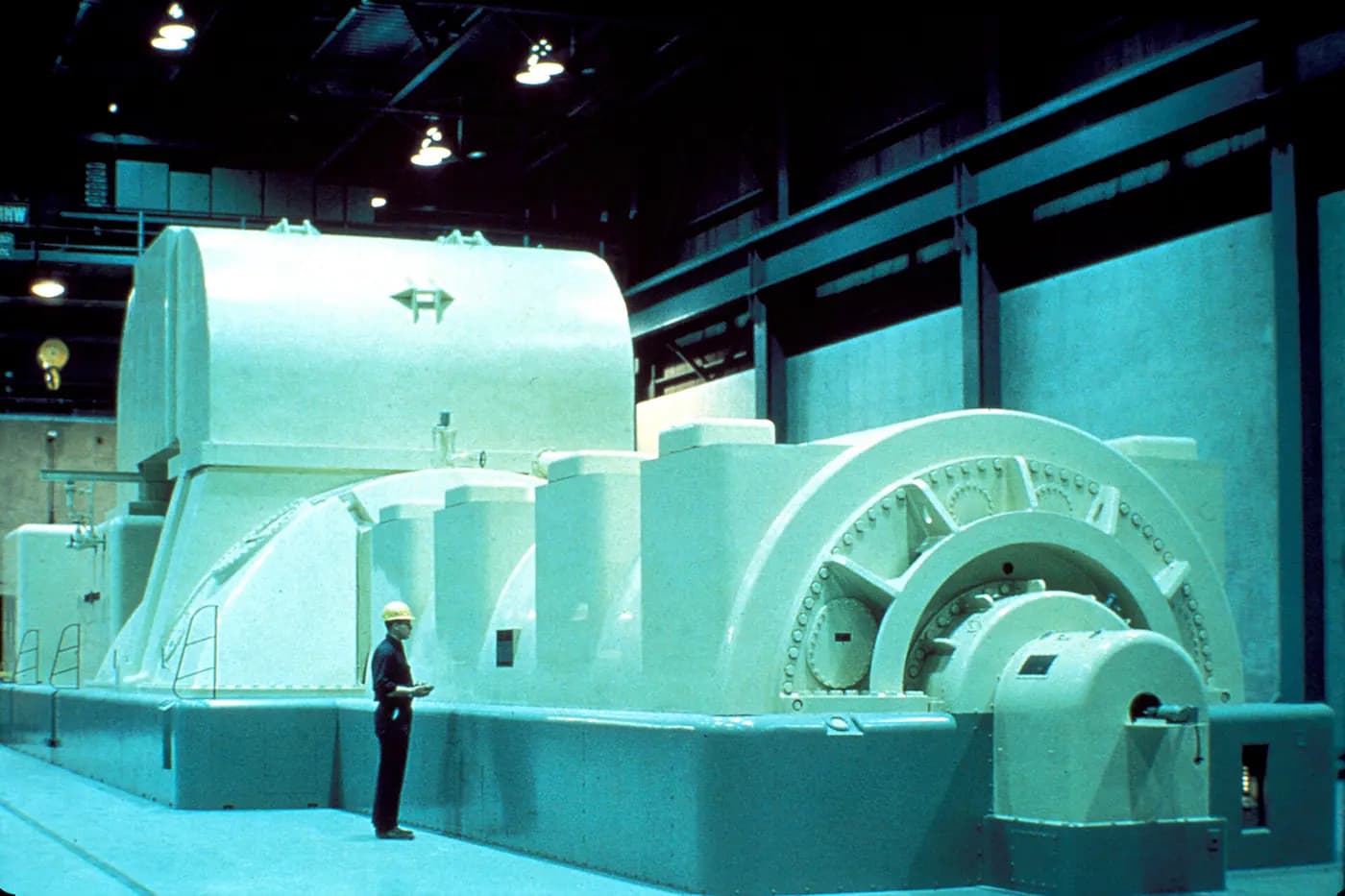

Türbin salonlarında açıklık, titreşim, ağır bakım kaldırmaları ve servis erişimi taşıyıcı kararlara birlikte girer.
İmalat, sevkiyat ve saha uygulaması
Enerji projesi imalatında revizyon ve poz kontrolü kritik önem taşır; çünkü boru, kablo ve ekipman tedarikçilerinden gelen arayüzler proje süresince güncellenebilir. Üretime serbest bırakılan çizim, malzeme listesi ve kaynak dokümanı aynı revizyon setinde tutulur. Ağır modüllerde ağırlık merkezi, kaldırma kulağı, taşıma desteği ve geçici stabilite mühendislik hesabına bağlanır. Saha birleşimleri, vinç kapasitesi ve bakım koridorlarının açık kalacağı sıraya göre seçilir. Açık atmosferde yapılan kaynak ve kaplamada sıcaklık, nem, yüzey çiğ noktası ve rüzgâr koşulları kontrol edilir. Mevcut santral bağlantılarında enerji izolasyonu ve çalışma izni tamamlanmadan delme veya sıcak işlem yapılmaz. Kablo veya proses hatlarının altında çalışma için düşen cisim ve kıvılcım koruması uygulanır. Hassas ekipman yakınında kaynak dönüş kablosu ve topraklama yolu kontrol edilir. Montaj sonrası düşeylik, kot, ankraj, cıvata sıkma, kaynak muayenesi ve kaplama tamiri kayıt altına alınır; platformlar korkuluk, ızgara sabitlemesi ve erişim kapıları tamamlanmadan kullanıma açılmaz.
Uygulama alanları
Türbin ve jeneratör bakım platformları
Hassas ekipman arayüzünü bozmadan kontrol, söküm ve kaldırma erişimi sağlayan modüler çelik platformlar.
Kazan ve yardımcı tesis çelikleri
Sıcaklık, boru reaksiyonu, kül veya yakıt akışı ve çok katlı bakım erişimiyle koordine edilen ağır taşıyıcı sistemler.
Kablo köprüleri ve galeri yapıları
Elektriksel ayırma, gelecek rezervi, yangın bölmesi ve açık saha etkilerine göre tasarlanan kablo taşıyıcı çelikleri.
Pipe-rack ve servis köprüleri
Buhar, su, yakıt veya yardımcı proses hatlarının termal hareketi ve bakım geçidiyle birlikte çözülmüş boru taşıyıcıları.
Trafo ve invertör platformları
Elektriksel mesafe, havalandırma, yağ tutma, kablo girişi ve bakım erişimi gerekleri tanımlanmış dış saha metal altyapıları.
Bakım monorayı ve kaldırma kirişleri
Belirli ekipman parçasının güvenli söküm rotasına göre kapasitesi, test şartı ve işaretlemesi tanımlanan kaldırma sistemleri.
Kalite güvencesi ve kabul kayıtları
Kalite doğrulaması, yapısal belgelerle ekipman arayüz kayıtlarını tek teslim dosyasında birleştirir. Malzeme belgeleri ve poz izlenebilirliği, kaynak prosedürleri, kaynakçı yeterlilikleri, tahribatsız muayene raporları, cıvata ve ankraj kayıtları, boyutsal kontrol ile kaplama raporları sözleşmedeki kalite planına göre hazırlanır. Ağır ekipman şasesinde düzlemsellik, ankraj şablonu ve merkez hattı; boru köprüsünde destek kotu ile hareket boşluğu; kablo yapısında topraklama bağlantıları ve güzergâh açıklığı özel kontrol noktalarıdır. ISO 12944-2 çevresel korozivite sınıflandırmasına yardımcı olur, fakat sıcak yüzey, kimyasal sıçrama veya sürekli su etkisi için ek uzman değerlendirmesi gerekir. ISO 50001 enerji yönetimi standardı kuruluşların enerji performansını sistematik yönetmesine yönelik çerçevedir; bir çelik konstrüksiyon ürün standardı veya Ferotan sertifikası değildir. ISO 55001 ise varlık yönetimi kararlarını yaşam döngüsü hedefleriyle ilişkilendirebilir. Kaynaklar kapsamına uygun kullanılır ve her proje için geçerli mevzuat ayrıca kontrol edilir.

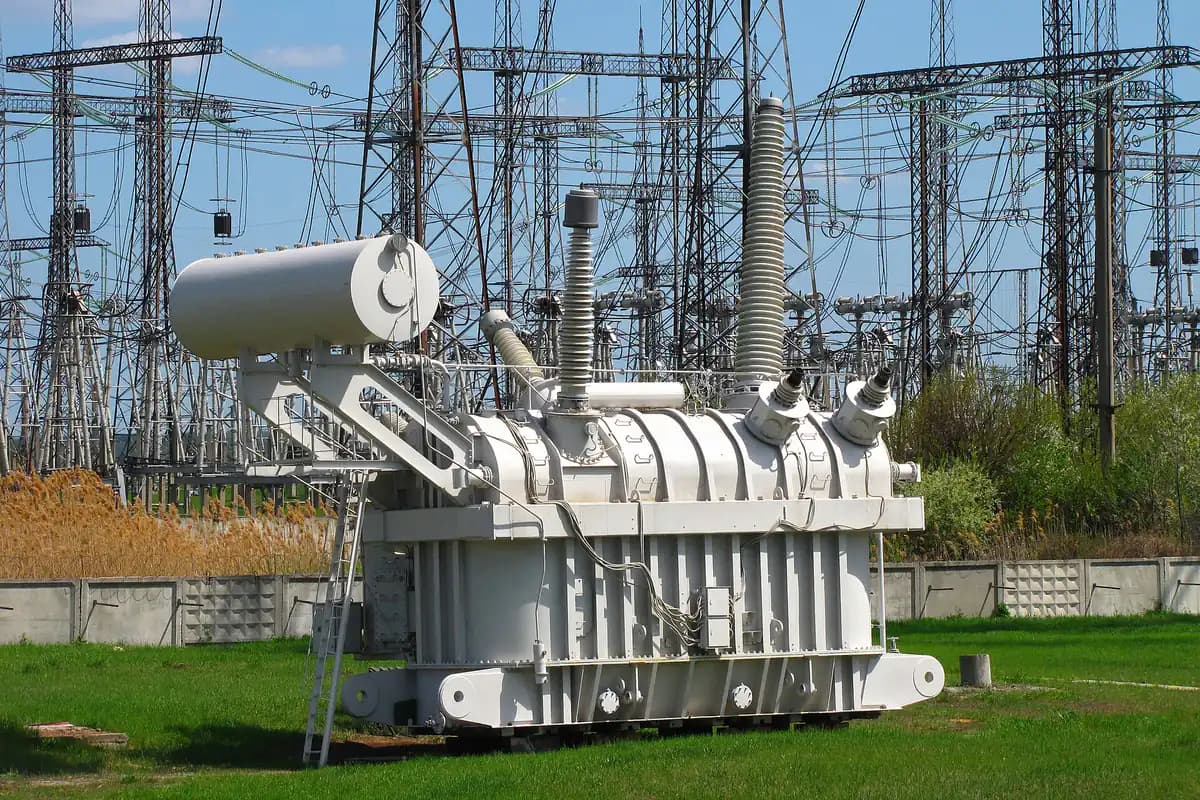

Şalt sahalarında çelik mesnetler; elektrik açıklıkları, kablo güzergahı, bakım ve dış ortam etkileriyle birlikte planlanır.
İşletme, bakım ve değişiklik yönetimi
Santral işletmesinde metal yapıların durumu planlı bakım yönetim sistemine dâhil edilmelidir. Yüksek sıcaklık çevresindeki boya bozulması, açık saha cıvatalarında korozyon, ızgara sabitlemelerinde gevşeme, titreşimli ekipman yakınında çatlak belirtisi ve boru desteklerindeki hareket kısıtları periyodik olarak izlenir. Kablo köprüsü veya platforma sonradan eklenen hatlar kapasiteyi, yangın yükünü ve bakım erişimini değiştirebilir; değişiklik kaydı olmadan uygulanmamalıdır. Kaldırma noktaları yalnız işaretli kapasite ve tanımlı test-kontrol düzeni içinde kullanılmalıdır. Planlı duruşta sökülen korkuluk, ızgara ve kapakların doğru pozda geri takılması kontrol listesine bağlanır. Kıyı veya soğutma suyu çevresinde kaplama hasarı erken onarılmazsa alt film korozyonu genişleyebilir. Saha gözlemleri dijital varlık kimliği ve fotoğraflarla kaydedildiğinde tekrar eden sorunlar ekipman, çevre veya tasarım nedeni bakımından analiz edilebilir. Böylece bakım bütçesi yalnız arıza sonrası tamire değil, güvenilirliği koruyan önleyici işlere yöneltilir.
Teknik standartlar ve birincil kaynaklar
IEC 61936-1:2021: Power installations exceeding 1 kV AC and 1.5 kV DC - Part 1: AC. Yüksek gerilim güç tesislerinin tasarım ve kurulumu için ortak kurallar; metal taşıyıcının elektriksel mesafe ve güvenlik arayüzlerine girdi sağlar. Kaynak: https://webstore.iec.ch/en/publication/63822
ISO 50001:2018: Energy management systems - Requirements with guidance for use. Enerji performansının sistematik yönetimi için kurumsal çerçeve; yapısal ürün standardı veya Ferotan belgelendirme beyanı değildir. Kaynak: https://www.iso.org/standard/69426.html
ISO 55001:2024: Asset management - Asset management system - Requirements. Santral varlıklarının risk, performans ve yaşam döngüsü hedefleriyle yönetilmesine ilişkin kurumsal kaynak. Kaynak: https://www.iso.org/standard/83054.html
ISO 12944-2:2017: Corrosion protection of steel structures by protective paint systems - Classification of environments. Açık saha ve endüstriyel atmosferde korozif çevrenin sınıflandırılması ve boya sistemi girdilerinin belirlenmesi için kaynak. Kaynak: https://www.iso.org/standard/64834.html
EN 1993 series: Eurocode 3 - Design of steel structures. Proje tarafından seçilen ulusal eklerle birlikte çelik eleman ve birleşimlerin yapısal tasarımı için kaynak. Kaynak: https://eurocodes.jrc.ec.europa.eu/
EN 1090-2: Execution of steel structures - Technical requirements for steel structures. Taşıyıcı çelik imalatında uygulama sınıfı, kaynak, cıvata, tolerans ve muayene gereklerinin tanımlanması için referans. Kaynak: https://standards.cencenelec.eu/
EN ISO 14122 series: Safety of machinery - Permanent means of access to machinery. Santral ekipmanına kalıcı merdiven, platform ve geçit erişiminin tasarlanmasına yardımcı standart ailesi. Kaynak: https://www.iso.org/standard/61275.html
Sonuç
Enerji santralinde çelik çözümün değeri, üretim devredeyken görünmeyebilir; planlı duruşta doğru erişim ve güvenilir kaldırma imkânı sağladığında belirginleşir. Ekipman reaksiyonları, elektriksel mesafeler, boru hareketi, korozyon ve montaj yöntemi birlikte çözüldüğünde yapısal güvenlik ile işletme sürekliliği desteklenir. Ferotan kapsamı, onaylı tedarikçi verilerini izlenebilir imalat ve saha kontrol adımlarına çevirmeyi hedefler. Nihai kesit, malzeme, kaynak, koruma, test, fiyat ve termin bilgileri santral teknolojisine özel proje şartları doğrulandıktan sonra kesinleştirilir.
SSS
Enerji Santralleri projeleri hakkında sıkça sorulan sorular
Enerji santrali çelik konstrüksiyon teklifinde hangi teknik veriler gerekir?+
Santral teknolojisi, ekipman yerleşimi, statik ve dinamik reaksiyonlar, boru destek kuvvetleri, kablo yükleri, bakım kaldırmaları, çevresel koşullar, elektriksel yaklaşma mesafeleri ve montaj-duruş planı gerekir. Mevcut tesislerde as-built çizimler ile saha ölçüsü ayrıca doğrulanır. Eksik tedarikçi verisi kesin kapasite hesabıyla karıştırılmamalıdır.
Mevcut santrale sonradan bakım platformu eklenebilir mi?+
Mevcut yapının malzeme, yük ve bağlantı durumu incelenirse ekleme değerlendirilebilir. Yeni platform; boru hareketini, elektriksel mesafeyi, kaçış yolunu, vana erişimini veya yangın ekipmanını engellememelidir. Bağlantı noktaları saha ölçüsü ve mühendislik hesabıyla doğrulanır, işletme izinleri alınmadan uygulama yapılmaz.
Kaldırma kirişi ile normal taşıyıcı kiriş arasındaki fark nedir?+
Kaldırma kirişi belirli hareketli yük, dinamik etki, kanca veya araba arayüzü, yanal kuvvet, kullanım sınıfı ve test şartına göre tasarlanır. Kapasitesi işaretlenir ve periyodik kontrol düzenine alınır. Normal bir yapı kirişine hesap ve onay olmadan mapa kaynatmak güvenli kaldırma çözümü oluşturmaz.
Santral çeliklerinde boya sistemi nasıl belirlenir?+
Atmosferik korozivite, kıyı tuzu, nem, UV, yüzey sıcaklığı, kimyasal sıçrama, beklenen dayanıklılık ve bakım erişimi birlikte değerlendirilir. Yüzey hazırlığı ile astar, ara kat ve son kat uyumlu bir sistem olarak seçilir. Sıcak yüzey veya kimyasal daldırma için genel ISO 12944 sınıflandırmasının ötesinde özel ürün verisi gerekir.
Planlı duruşta çelik montaj süresi nasıl kısaltılır?+
Saha ölçüsü ve arayüzler duruş öncesinde doğrulanır, modüller atölyede ön montajdan geçirilir, kaldırma noktaları hazırlanır ve paketleme montaj sırasına göre yapılır. İş izinleri, vinç, geçici stabilite, cıvata-kaynak yöntemi ve kalite kontrol bekleme noktaları ayrıntılı iş programına bağlanır. Süre kısalırken güvenlik adımları kaldırılmaz.
