Sac İşleme

Sac İşleme nedir?

Sac işleme, düz levhayı işlevsel üç boyutlu bir parçaya dönüştürür. Kesim geometrisi doğru görünse bile yanlış büküm payı, iç radyüs, lif yönü, takım erişimi veya büküm sırası parçanın ölçüsünü ve görünümünü bozabilir. Ferotan, açınımı bitmiş modele göre doğrular; deliklerin büküm hattına uzaklığını, kapalı kutu geometrilerinde takım çarpışmasını ve kaplama sonrası montaj boşluğunu üretimden önce inceler.

Sac İşleme kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Modelde nihai ölçüler, sac kalınlığı, malzeme, iç büküm radyüsü, K faktörü veya kullanılan büküm tablosu, yön ve datumlar kontrol edilir. Çok bükümlü parçada hangi ölçünün kritik olduğu belirlenir; tüm ölçülerin aynı anda aşırı dar toleransla verilmesi yerine işlevsel datum yapısı kurulur. Kabartma, havşa, perçin somunu, kaynak somunu veya pres geçme elemanları varsa kenar ve büküm mesafeleri doğrulanır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Model ve açınım kontrolü: Kalınlık, iç radyüs, büküm payı, yön ve çakışmalar doğrulanır. Kesim ve kenar hazırlığı: Kontur kesilir; çapak, keskin kenar ve kaplama öncesi yüzey hazırlanır. Büküm planı: Takım, sıra, açı telafisi ve ölçüm datumları operatör talimatına bağlanır. Birleştirme ve prova: Kaynak veya mekanik bağlantılar tamamlanır, hareketli parçalar prova edilir. Kaplama ve son kabul: Görünüm, ölçü, aksesuar, kaplama ve paketleme birlikte kontrol edilir. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Model ve açınım kontrolü: Kalınlık, iç radyüs, büküm payı, yön ve çakışmalar doğrulanır.
• Kesim ve kenar hazırlığı: Kontur kesilir; çapak, keskin kenar ve kaplama öncesi yüzey hazırlanır.

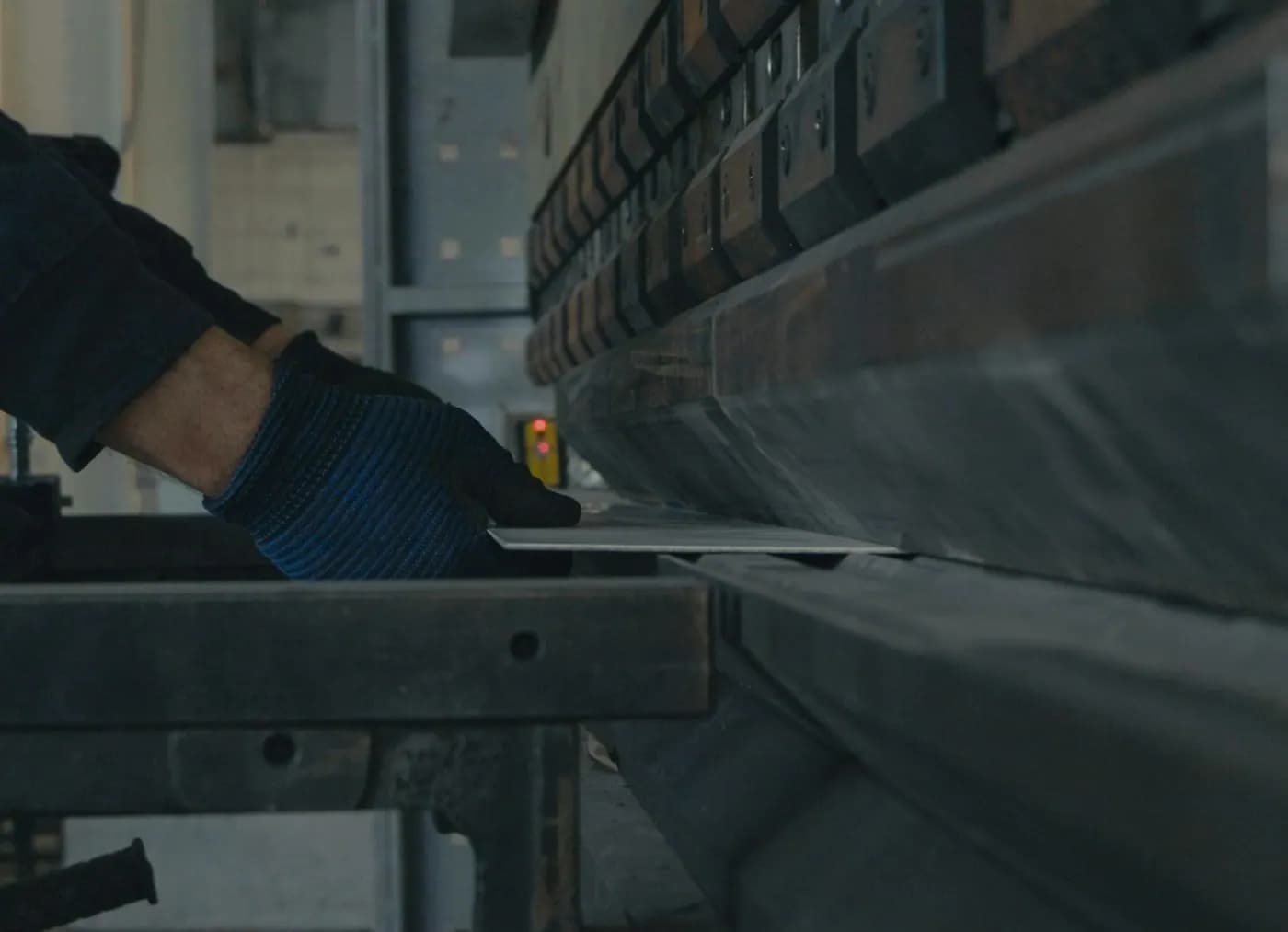

• Büküm planı: Takım, sıra, açı telafisi ve ölçüm datumları operatör talimatına bağlanır.
• Birleştirme ve prova: Kaynak veya mekanik bağlantılar tamamlanır, hareketli parçalar prova edilir.
• Kaplama ve son kabul: Görünüm, ölçü, aksesuar, kaplama ve paketleme birlikte kontrol edilir.

Malzeme, üretim ve yüzey işlemi

Saclar yüzey ve kalite bakımından kabul edilir, kesim programı hazırlanır, parçalar kodlanır. Çapak alma ve kenar kırma sonrası büküm sırası operatör talimatına bağlanır; ilk parça kalıp, açı ve ölçü bakımından onaylanır. Kaynak, taşlama, pres bağlantı elemanı, boya veya galvaniz operasyonları ürün ağacına eklenir. Görünür yüzeyler taşıma ve istif sırasında koruyucu ara malzemeyle ayrılır.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Açınım: Büküm payı kullanılan takım ve malzeme davranışıyla uyumlu hesaplanır. Büküm yarıçapı: Çatlama, iz ve yaylanma riski malzeme-kalınlık kombinasyonuna göre değerlendirilir. Delik mesafeleri: Büküm hattına yakın delik ve slotlarda deformasyon riski kontrol edilir. Bağlantı elemanları: Perçin somunu, kaynak somunu, stud ve menteşe montajdan önce konumlandırılır. Görünür yüzey: Film, çizik koruması, kaynak taşlama ve boya sınıfı resimde tanımlanır. Montaj toleransı: Kaplama sonrası geçme, kapak aralığı ve conta baskısı doğrulanır. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Açınım: Büküm payı kullanılan takım ve malzeme davranışıyla uyumlu hesaplanır.
• Büküm yarıçapı: Çatlama, iz ve yaylanma riski malzeme-kalınlık kombinasyonuna göre değerlendirilir.
• Delik mesafeleri: Büküm hattına yakın delik ve slotlarda deformasyon riski kontrol edilir.
• Bağlantı elemanları: Perçin somunu, kaynak somunu, stud ve menteşe montajdan önce konumlandırılır.
• Görünür yüzey: Film, çizik koruması, kaynak taşlama ve boya sınıfı resimde tanımlanır.
• Montaj toleransı: Kaplama sonrası geçme, kapak aralığı ve conta baskısı doğrulanır.

Doğru sistem nasıl seçilir?

Malzeme ve kalınlık; yük, korozyon, ağırlık, görünüm ve üretim adedine göre seçilir. DKP, galvanizli, paslanmaz veya alüminyum sacın büküm davranışı ve yüzey korunması farklıdır. Keskin dış köşe beklentisi, minimum iç radyüs ve çatlama riskiyle dengelenir. Sökülebilir kabinlerde perçin somunu ve cıvata, sürekli gövdelerde kaynak; yüksek tekrarda ise özel aparat değerlendirilebilir.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Makine kabinleri: Kapak, panel, şase kaplaması ve servis erişimi.
• Elektrik panoları: Gövde, montaj plakası, kablo ve havalandırma açıklıkları.
• Endüstriyel muhafaza: Koruyucu, bariyer, kanal ve ekipman kaplamaları.
• Paslanmaz ürünler: Hijyen ve korozyon gerektiren sac gövdeler.
• Özel bükümlü parça: Braket, konsol, tava, flanş ve bağlantı elemanları.

Kalite kontrol ve kabul kriterleri

Kalınlık ve yüzey kabulünden sonra kesim konturu, delik konumu, büküm açısı, flanş boyu, köşegen, toplam geometri ve montaj provası kontrol edilir. Açı ölçümünün parçanın yaylanması nedeniyle baskıdan çıktıktan sonra kararlı durumda yapılması önemlidir. Boya veya kaplama kalınlığının geçme ve menteşe bölgelerine etkisi son kabulde hesaba katılır.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Sac üründe kesilmiş kenarların ve birleşim bölgelerinin kaplaması periyodik izlenmelidir. Kabin ve kapaklarda menteşe, kilit, conta ve havalandırma açıklıkları temiz tutulmalı; yük taşımayan ince yüzeylere sonradan ekipman asılmamalıdır. Paslanmaz yüzeyler uygun kimyasalla temizlenmeli, karbon çeliği fırça ve takım bulaşmasından kaçınılmalıdır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Düşük ağırlık: Doğru form ve nervürle malzeme verimli rijitlik sağlar.
• Yüksek çeşitlilik: Tek gövdede kesim, büküm, bağlantı ve yüzey çözülebilir.
• Seri üretim uyumu: Onaylı açınım ve büküm programı tekrarlanabilirlik sağlar.
• Profesyonel görünüm: Görünür yüzey ve birleşim detayları kontrollü üretilebilir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan Proje teknik şartnamesi ve onaylı imalat resimleri, ISO 2768 genel tolerans yaklaşımı, ISO 3834 metalik malzemelerin ergitme kaynağı kalite gerekleri, ISO 12944 boya ile korozyondan koruma yaklaşımı, İş ekipmanları ve saha güvenliği için yürürlükteki ulusal mevzuat gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Başarılı sac işleme, açınım ile nihai ürün arasındaki tüm değişimleri kontrol eder. Teklif için 3B model veya ölçülendirilmiş büküm resmi, malzeme, kalınlık, adet, görünür yüzey, kritik ölçüler, bağlantı elemanları, kaynak ve kaplama gereksinimi paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
