Kimya Tesisleri projelerinde ölçülebilir mühendislik ve uygulama planı
Kimya tesisindeki metal yapı, çoğu zaman proses ekipmanına erişim sağlayan veya boru ve kablo sistemlerini taşıyan ikincil bir varlık gibi görünür; gerçekte sızıntı, yangın, patlayıcı atmosfer, korozyon ve acil tahliye senaryolarının içinde çalışır. Bir bakım platformunun yanlış kotu vana müdahalesini zorlaştırabilir, kör bir hacim agresif kimyasalı biriktirebilir, uygun olmayan iki metalin teması galvanik korozyonu hızlandırabilir. Bu nedenle taşıyıcı çelik, pipe-rack, merdiven, ekipman şasesi, çukur kapağı veya bariyer seçimi yalnız nominal yük ve ölçü üzerinden yapılmaz. Kimyasal envanter, sıcaklık, basınç, ortam sınıfı, dökülme yönü, dekontaminasyon yöntemi ve tesisin acil durum yaklaşımı tasarım girdisidir. Proses kabı ve basınçlı ekipman, kendi uzman standardı ve yetkilendirme kapsamına sahiptir; genel çelik imalat verisi bu ekipmanların tasarımının yerine geçmez. Ferotan için doğru kapsam, müşteri proses disiplinlerinin verdiği sınır koşullarını imalat ve montaj paketine dönüştürmektir. Sertifika, kimyasal uygunluk veya kapasite iddiası yalnız doğrulanmış proje belgesiyle kurulabilir.
Kimya tesisleri sürekli, kesikli veya kampanya tipi üretim yapabilir ve her modelin bakım penceresi farklıdır. Mevcut tesiste brownfield çalışma; hatların içerik durumu, enerji izolasyonu, gaz ölçümü, sıcak çalışma izni, ex-proof ekipman kullanımı ve acil kaçışın korunması gibi özel kurallar gerektirir. Yeni bir platformun kolonu drenaj kanalını kapatmamalı, dökülme havuzunun hacmini azaltmamalı veya yangın ekipmanına erişimi sınırlamamalıdır. Boru köprüsü üzerinde termal genleşme, titreşim, boş-dolu hat ağırlıkları ve destek hareketleri yapı yüklerine doğru aktarılmalıdır. Patlayıcı ortam sınıflandırması, ekipman seçimi ve çalışma yöntemi yetkili proses-elektrik ekiplerinin sorumluluğundadır; metal yapının topraklama sürekliliği ve kıvılcım riski bu disiplinlerle koordine edilir. Korozif buhar bulunan alanlar ile açık atmosfer aynı boya sistemiyle ele alınamaz. Tesisin HAZOP, LOPA veya benzeri risk çalışmalarından çıkan aksiyonlar, ilgili metal sistemin yerleşim ve erişim detaylarına bağlandığında proje değişiklikleri izlenebilir hâle gelir.
Kimyasal uyumluluk matrisi
Madde adı, konsantrasyon, sıcaklık, maruziyet süresi, sıçrama-daldırma durumu ve temizlik kimyası kaydedilir. Malzeme ve kaplama seçimi üretici dayanım verisiyle bu koşullara göre doğrulanır.
Tehlikeli alan koordinasyonu
Bölge sınıfı yetkili disiplin tarafından verilir. Topraklama, kıvılcım riski, elektrik ekipmanı ve çalışma izni metal yapı detaylarıyla koordine edilir; tasarımcı kendi başına bölge sınıfı üretmez.
Boru destek reaksiyonları
Sabit, kılavuz, kayar ve yaylı destek kuvvetleri boru stres analizinden alınır. Termal hareket yönü ile izin verilen yer değiştirme çelik bağlantı resminde açıkça gösterilir.
Pipe-rack ve boru köprüleri
Boru stres reaksiyonları, bakım erişimi, kablo ayrımı ve yangın senaryosuyla koordine edilmiş modüler veya saha birleşimli taşıyıcılar.
Proses erişim platformları
Vana, enstrüman, filtre ve ekipman bakımına güvenli erişim sağlayan kimyasal dayanımlı ızgara, merdiven ve korkuluk sistemleri.
Pompa ve ekipman skidleri
Drenaj, titreşim, kaldırma, ankraj ve boru arayüzleri tanımlanmış şase ile taban çerçevesi imalatları.
Mühendislik yaklaşımı ve tasarım girdileri
Mühendislik başlangıcında tasarım koşulları matrisi hazırlanır: kimyasal madde, konsantrasyon, normal ve anormal sıcaklık, sıçrama veya daldırma olasılığı, temizleme yöntemi, çevresel korozivite ve beklenen bakım ömrü ayrı satırlarda incelenir. Çelik kalitesi ile kaplama sistemi bu matris üzerinden seçilir; paslanmaz çelik veya özel alaşım gereği malzeme uzmanı ve proses sahibi tarafından doğrulanır. Yapısal hesapta boru destek reaksiyonları, termal hareket, rüzgâr, deprem, platform yükleri, bakım kaldırmaları ve olası dinamik ekipman etkileri tanımlanır. Genleşen hattı kontrolsüz sabitleyen destek, hem boruya hem yapıya beklenmeyen kuvvet aktarabilir. Merdiven ve platformlar EN ISO 14122 gibi erişim standartlarıyla değerlendirilebilir; fakat acil kaçış ve yangın gereği yerel mevzuatla birlikte ele alınır. Tehlikeli alanlarda IEC 60079 serisi ve ATEX çerçevesinin proje için uygulanabilirliği yetkili uzmanlarca belirlenir. Çelik imalat çizimi, proses P&ID’sinin veya boru stres analizinin yerine geçmez; arayüz yükleri resmî disiplin verisinden alınır.
Teknik seçim ve doğrulama başlıkları
Kimyasal uyumluluk matrisi
Madde adı, konsantrasyon, sıcaklık, maruziyet süresi, sıçrama-daldırma durumu ve temizlik kimyası kaydedilir. Malzeme ve kaplama seçimi üretici dayanım verisiyle bu koşullara göre doğrulanır.
Tehlikeli alan koordinasyonu
Bölge sınıfı yetkili disiplin tarafından verilir. Topraklama, kıvılcım riski, elektrik ekipmanı ve çalışma izni metal yapı detaylarıyla koordine edilir; tasarımcı kendi başına bölge sınıfı üretmez.
Boru destek reaksiyonları
Sabit, kılavuz, kayar ve yaylı destek kuvvetleri boru stres analizinden alınır. Termal hareket yönü ile izin verilen yer değiştirme çelik bağlantı resminde açıkça gösterilir.
Drenaj ve ikincil tutma
Kolon, merdiven ve kaideler dökülme havuzu hacmini veya drenaj akışını engellemez. Kimyasalın birleşim içinde kalmasını önleyen eğim ve erişim detayları sağlanır.
Korozyon koruma sistemi
Atmosferik çevre sınıfına ek olarak kimyasal buhar ve sıçrama değerlendirilir. Yüzey hazırlığı, astar, ara kat, son kat, toplam kalınlık ve tamir yöntemi tek sistem olarak tanımlanır.
Bakım ve söküm hacmi
Vana kolu, flanş cıvatası, motor çekme yönü, eşanjör demeti ve kaldırma ekipmanı için gereken hacim platform ve korkuluk yerleşiminde korunur.
Malzeme izlenebilirliği
Karbon çeliği, paslanmaz ve özel alaşımların poz ve parti bağı ayrılır. İşaret aktarımı, sarf malzemesi ve belge kontrolü yanlış malzeme karışmasını önleyecek şekilde planlanır.
Acil durum erişimi
Kaçış yönü, acil duş, yangın dolabı, izolasyon vanası ve gaz algılama ekipmanı hiçbir platform ayağı veya geçici montajla engellenmez. Kontrol, normal işletme yanında kaçak senaryosuna göre yapılır.

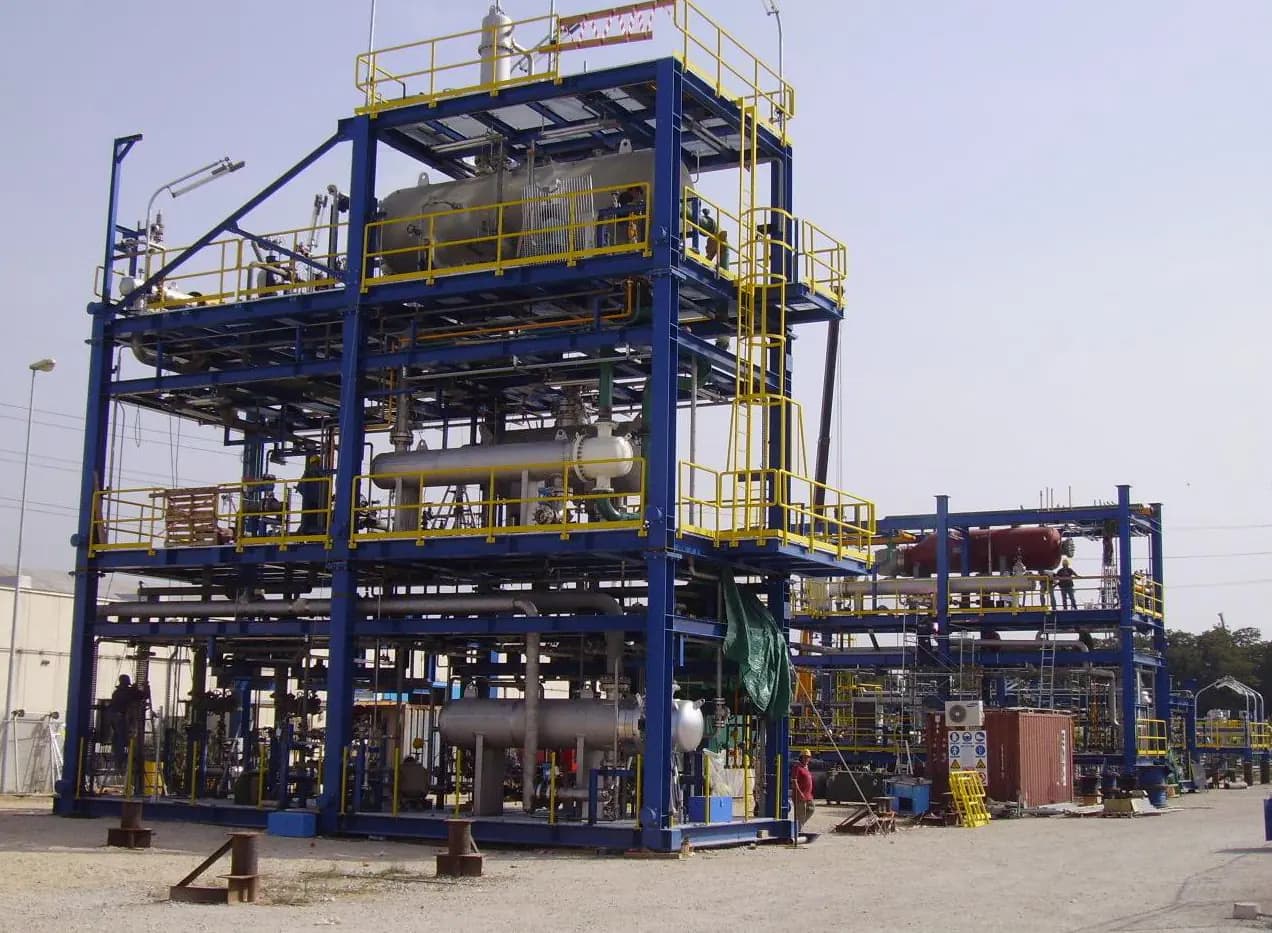

Modüler proses yapıları; ekipman reaksiyonları, boru yükleri, bakım hacmi ve güvenli kaçış yollarıyla koordine edilir.
İmalat, sevkiyat ve saha uygulaması
İmalat dosyasında malzeme sınıfı, kaynak sarfı, yüzey hazırlığı ve kaplama katları kimyasal servis koşuluyla ilişkilendirilir. Kesim ve kaynak sonrası keskin kenarlar kaplama sürekliliği için uygun yarıçapla hazırlanır. Kutu profillerde kapalı hacim, tahliye ve havalandırma detayları galvaniz veya kimyasal maruziyet senaryosuna göre çözülür. Farklı alaşımların işlendiği alanlarda çapraz bulaşma ve yanlış sarf kullanımını önleyen ayırma planı uygulanır. Sahaya girecek modüller, gaz algılama hattı, yangın suyu, acil duş ve kaçış koridorlarıyla çakışmayacak montaj sırasına göre paketlenir. Brownfield montajda mevcut hatların durumu yazılı izolasyon ve iş izniyle doğrulanmadan kesim, delme veya sıcak çalışma yapılmaz. Kaldırma ekipmanı, vinç bomu ve geçici stabilite patlayıcı alan sınırlarıyla birlikte planlanır. Kaplama saha tamirinde yüzey hazırlığı ve kat uyumu üretici teknik föyüne göre uygulanır. Teslim öncesi topraklama kulakları, erişim kapıları, kaymaz yüzeyler ve kimyasal dökülme sonrası temizlenebilir bölgeler işlevsel olarak kontrol edilir.
Uygulama alanları
Pipe-rack ve boru köprüleri
Boru stres reaksiyonları, bakım erişimi, kablo ayrımı ve yangın senaryosuyla koordine edilmiş modüler veya saha birleşimli taşıyıcılar.
Proses erişim platformları
Vana, enstrüman, filtre ve ekipman bakımına güvenli erişim sağlayan kimyasal dayanımlı ızgara, merdiven ve korkuluk sistemleri.
Pompa ve ekipman skidleri
Drenaj, titreşim, kaldırma, ankraj ve boru arayüzleri tanımlanmış şase ile taban çerçevesi imalatları.
Tank çevresi merdiven ve geçitler
Tank kabuğuna aktarılacak yük, nozul erişimi, rüzgâr, dökülme havuzu ve acil iniş gereği birlikte değerlendirilmiş erişim yapıları.
Kimyasal depo sundurma ve bariyerleri
Ambalajlı kimyasal veya IBC alanlarında araç darbesi, yağmur, havalandırma ve ikincil tutma düzeniyle uyumlu metal sistemler.
Bakım kaldırma kirişleri
Belirli ekipman parçası, kaldırma rotası, test ve işaretleme şartı proje tarafından tanımlanan monoray veya geçici kaldırma destekleri.
Kalite güvencesi ve kabul kayıtları
Kimya tesisi kalite kontrolünde malzeme izlenebilirliği ve yanlış malzeme kullanımının önlenmesi temel konudur. Poz, malzeme belgesi, işaretleme ve gerekiyorsa pozitif malzeme tanımlama yöntemi proje şartnamesine göre ilişkilendirilir. Kaynak prosedürü, kaynakçı kapsamı, tahribatsız muayene yöntemi ve kabul seviyesi servis ile yapısal önem üzerinden belirlenir. Boyutsal kontrolde yalnız aks ve kot değil, boru destek yönü, kayar mesafe, vana sökme alanı, drenaj açıklığı ve acil erişim kontrol edilir. ISO 12944 serisi, atmosferik korozivite ve boya sistemi için çerçeve sağlayabilir; doğrudan kimyasal daldırma veya agresif sıçrama için kaplama üreticisinin özel kimyasal dayanım verisi ayrıca gerekir. IEC 61511 proses güvenliği enstrümante sistemlerine yönelik bir standarttır; çelik yapının kendi tasarım standardı değildir, fakat metal imalatın sensör, vana ve güvenli erişim arayüzlerine müdahale etmemesi bakımından proje koordinasyon kaynağıdır. Her referans doğru kapsamıyla kullanılmalı, belgelendirme iddiasına dönüştürülmemelidir.

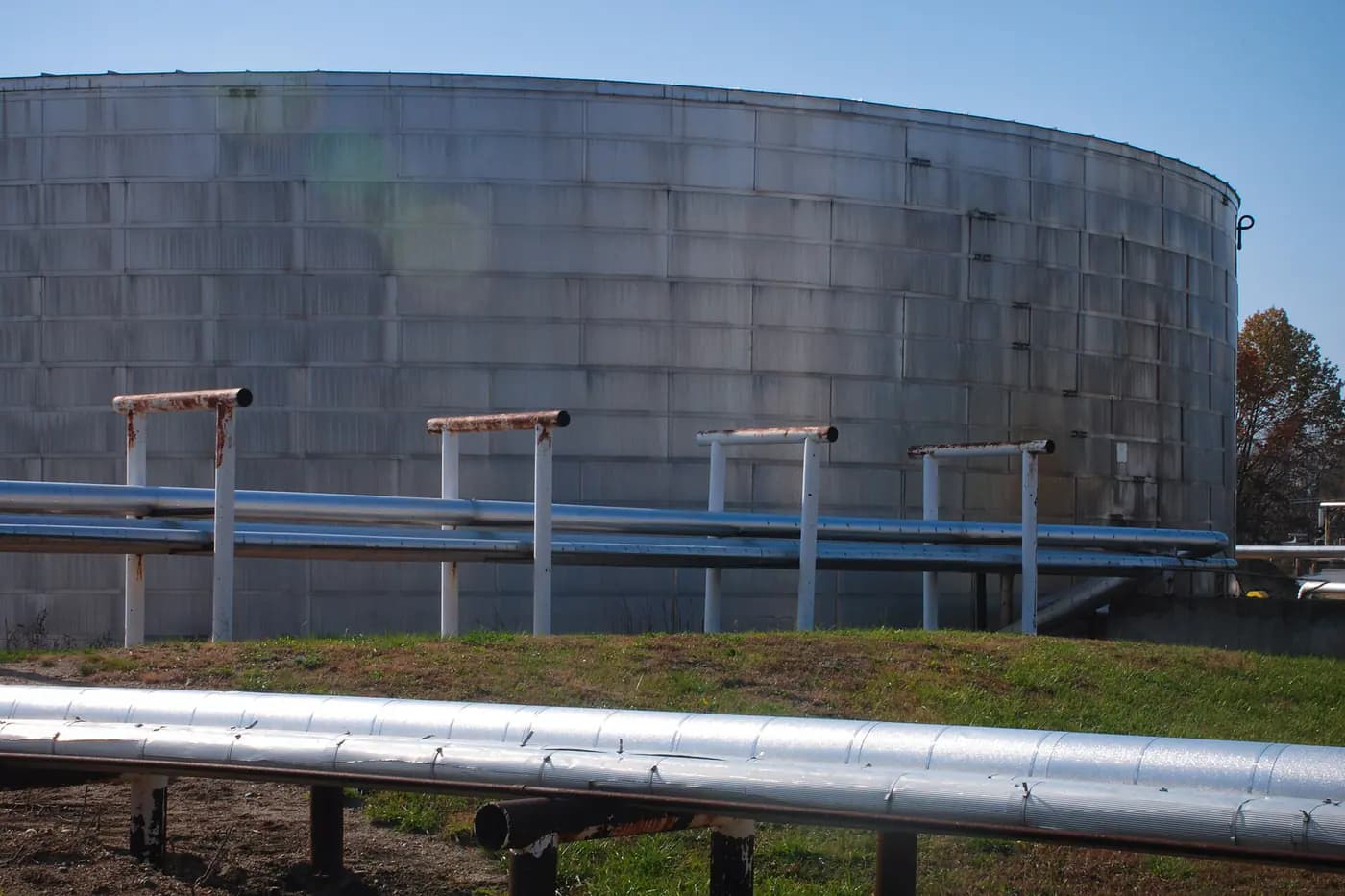

Tank sahası ve boru köprülerinde korozyon, sıcaklık hareketi, ikincil çelikler ve erişim birlikte değerlendirilir.
İşletme, bakım ve değişiklik yönetimi
İşletme sırasında korozyon belirtileri, kaplama kabarması, renk değişimi, bağlantı gevşemesi ve kimyasal birikim düzenli olarak haritalanmalıdır. Aynı noktada tekrarlayan hasar, yalnız boya kusuru değil proses sıçraması, kondens, drenaj eksikliği veya yanlış malzeme eşleşmesi göstergesi olabilir. Boru desteklerinin kayar yüzeyleri, yaylı eleman konumu ve kılavuz boşlukları bakım sırasında kontrol edilir; serbest hareketi engelleyen sonradan kaynaklı parça termal yükleri değiştirebilir. Izgara, merdiven ve korkuluklarda kayma, gevşeme ve kimyasal etkili kesit kaybı gözlenir. Acil duş, yangın ekipmanı ve kaçış yolu çevresine geçici malzeme bırakılması önlenir. Proses değişikliğinde kimyasal türü, sıcaklık veya üretim rejimi değişiyorsa mevcut kaplama ve malzeme uygunluğu yeniden değerlendirilir. Onarım öncesi yüzeyin güvenli dekontaminasyonu, gazdan arındırma ve iş izinleri tamamlanır. Bu kayıt düzeni, görünmeyen risklerin büyümeden tespit edilmesine ve bakım yatırımının kritik noktalara yönlendirilmesine yardım eder.
Teknik standartlar ve birincil kaynaklar
IEC 61511-1:2016: Functional safety - Safety instrumented systems for the process industry sector. Prosesin güvenli duruma geçirilmesini sağlayan enstrümante sistemlerin tasarım ve yaşam döngüsü çerçevesi; metal yapının sensör, vana ve erişim arayüzlerini koruması için koordinasyon kaynağı. Kaynak: https://webstore.iec.ch/en/publication/24237
IEC 60079 series: Explosive atmospheres. Patlayıcı ortam sınıflandırması, ekipman ve tesisat kararlarında uzman disiplinlerin kullandığı standart ailesi. Kaynak: https://webstore.iec.ch/en/publication/634
Directive 1999/92/EC: Minimum requirements for improving the safety and health protection of workers potentially at risk from explosive atmospheres. İşyerindeki patlayıcı ortam risklerinin değerlendirilmesi ve bölgelendirme yaklaşımı için Avrupa Birliği kaynağı. Kaynak: https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX:31999L0092
Directive 2014/34/EU: Equipment and protective systems intended for use in potentially explosive atmospheres. Patlayıcı ortamda kullanılacak ekipman ve koruyucu sistemler için ürün kapsamı; yapısal çelik belgesi yerine geçmez. Kaynak: https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX:32014L0034
ISO 12944-2:2017: Corrosion protection of steel structures by protective paint systems - Classification of environments. Atmosferik, suya batmış veya toprağa gömülü yapısal çelik çevrelerinin sınıflandırılması için temel kaynak. Kaynak: https://www.iso.org/standard/64834.html
EN ISO 14122 series: Safety of machinery - Permanent means of access to machinery. Sabit merdiven, basamak, platform ve korkulukların makine erişimi bağlamında değerlendirilmesi için referans. Kaynak: https://www.iso.org/standard/61275.html
EN 1090-2: Execution of steel structures - Technical requirements for steel structures. Taşıyıcı çelik imalat ve montajında proje tarafından belirlenen uygulama, tolerans ve kontrol şartlarına yönelik kaynak. Kaynak: https://standards.cencenelec.eu/
Sonuç
Kimya tesislerinde profesyonel metal imalat, proses sınırlarını doğru okumakla başlar. Yapısal yük, termal hareket, korozyon, tehlikeli alan, drenaj ve erişim aynı koordinasyon modelinde çözüldüğünde güvenli bakım ile sürdürülebilir işletme desteklenir. Ferotan’ın kapsam yaklaşımı, proses ve boru disiplinlerinden gelen onaylı veriyi izlenebilir parça, kaynak, kaplama ve montaj adımlarına çevirmeyi amaçlar. Kesin alaşım, koruma sistemi, muayene, termin ve maliyet; kimyasal servis koşulu ile proje şartnamesi onaylandıktan sonra belirlenir.
SSS
Kimya Tesisleri projeleri hakkında sıkça sorulan sorular
Kimya tesisinde çelik malzeme veya boya sistemi nasıl seçilir?+
Kimyasal türü, konsantrasyon, sıcaklık, maruziyet süresi, sıçrama veya daldırma olasılığı ve temizlik yöntemi birlikte değerlendirilir. Genel atmosferik korozyon sınıfı tek başına doğrudan kimyasal dayanımı kanıtlamaz. Kaplama üreticisinin teknik verisi, malzeme uzmanı görüşü ve tesis bakım deneyimi proje şartına bağlanmalıdır.
Pipe-rack teklifi için boru listesinin paylaşılması yeterli midir?+
Hayır. Hat çapı ve ağırlığa ek olarak dolu-boş durumlar, izolasyon, termal hareket, sabit ve kayar destek reaksiyonları, vana ile ekipman yükleri, rüzgâr-deprem etkileri ve bakım senaryosu gerekir. Bu kuvvetler boru stres analizi ve proses disiplininden onaylı arayüz verisi olarak alınmalıdır.
Patlayıcı ortamda platform montajı için standart çelik iş yöntemi kullanılabilir mi?+
Çalışma, tesisin alan sınıflandırması ve izin sistemine göre özel olarak planlanır. Gaz ölçümü, enerji izolasyonu, sıcak çalışma, kıvılcım oluşturan aletler, topraklama ve uygun ekipman seçimi yetkili saha ekiplerince kontrol edilir. Normal atölye yöntemi doğrudan tehlikeli alana kopyalanamaz.
Kimyasal sıçrama görmüş taşıyıcı çelik nasıl onarılır?+
Önce alan güvenli hâle getirilir, madde tanımlanır ve uygun dekontaminasyon yapılır. Kaplama kaldırıldıktan sonra kesit kaybı, çatlak, bağlantı ve ankraj durumu ölçülür. Onarım veya parça değişimi mühendislik değerlendirmesiyle belirlenir; yeni kaplama mevcut kimyasal servis ve yüzey hazırlığına uygun sistem olarak uygulanır.
Proses ekipmanı çevresindeki bakım platformu hangi verilerle tasarlanır?+
Vana ve enstrüman konumları, operatör çalışma alanı, sökülecek parçanın ağırlığı ile çekme yönü, kaldırma ekipmanı, kimyasal dökülme senaryosu, kaçış yönü ve boru hareketleri gerekir. Korkuluk veya kolonun flanş sökümünü engellememesi için üç boyutlu erişim kontrolü yapılmalıdır.
