Lojistik ve Dağıtım projelerinde ölçülebilir mühendislik ve uygulama planı
Lojistik ve dağıtım tesislerinde bina kabuğu, çelik taşıyıcı sistem ve operasyon akışı birbirinden ayrı düşünülemez. Bir dağıtım merkezi yalnız kapalı metrekare üretmez; kabul, ayrıştırma, depolama, sipariş toplama, paketleme, çapraz sevkiyat ve araç yükleme süreçleri arasında zaman kazandıran güvenli bir akış kurar. Kolon yerleri yanlış seçildiğinde forklift dönüşleri daralabilir, raf koridorları verimsizleşebilir veya otomasyon hattı bölünebilir. Yetersiz rampa geometrisi araç kuyruğu ve darbe riskini artırabilir. Bu nedenle çelik konstrüksiyon, mezanin, sundurma, servis platformu veya konveyör köprüsü için ilk veri yalnız yapı ölçüsü değildir. Palet tipi, raf planı, ekipman yükleri, günlük araç sayısı, zemin kotları, yangın tahliye senaryosu ve gelecekteki büyüme ihtiyacı birlikte okunur. Ferotan’ın teknik kapsamı, bu verileri üretilebilir parça ve montaj paketlerine dönüştürmeyi amaçlar. Taşıma kapasitesi, stok, teslim süresi veya herhangi bir uygunluk belgesi ancak proje hesabı, tedarik kaydı ve yazılı teklif üzerinden doğrulanabilir.
Depo operasyonu günün belirli saatlerinde yoğunlaşır ve inşaat faaliyeti bu ritmi doğrudan etkiler. Mal kabul kapıları, yangın yolları, personel girişleri ve forklift şarj alanları montaj süresince açık tutulmak zorunda olabilir. Mevcut tesiste yapılacak genişleme, zemin taşıma kapasitesi, drenaj, saha trafiği ve komşu yapıların derzleriyle koordine edilir. Yüksek raflı depolarda raf sistemi çoğu zaman kendi üretici hesabına sahip ayrı bir ekipmandır; bina kolonuna, mezanine veya çatıya kontrolsüz bağlantı yapılamaz. Sprinkler dağılımı, duman tahliyesi, aydınlatma, kablo tavası ve konveyör hatları aynı tavan hacmini paylaşır. E-ticaret operasyonlarında sipariş toplama istasyonları ile sorter hatları daha yüksek dinamik yoğunluk yaratabilir. Soğuk zincir depolarında panel geçişleri, yoğuşma ve düşük sıcaklık ayrıca ele alınır. Proje safhasında senaryo tabanlı dolaşım kontrolü yapıldığında yalnız bugünkü palet sayısına değil, bakım kapatmaları ve pik dönemlere dayanıklı bir tesis kurgusu kurulabilir.
Raf planı ve kolon aksı
Raf koridoru, forklift dönüş yarıçapı, yükleme yönü ve kaçış geçişi kolon gridine işlenir. Bina ile raf arasında gereken tolerans ve bağımsızlık raf üreticisinin onaylı yerleşimiyle doğrulanır.
Mezanin yük sınıfı
İnsan trafiği, palet, transpalet, sorter, raf ayağı ve bakım yükleri ayrı tanımlanır. Lokal yük, titreşim, sehim ve korkuluk koşulu kullanım senaryosuna göre hesaplanır.
Rampa ve araç arayüzü
Araç tipi, yanaşma açısı, rampa kotu, körük, yükleme rampası ekipmanı ve darbe tamponu birlikte seçilir. Yağmur suyu ile yaya-forklift ayrımı sahada çözülür.

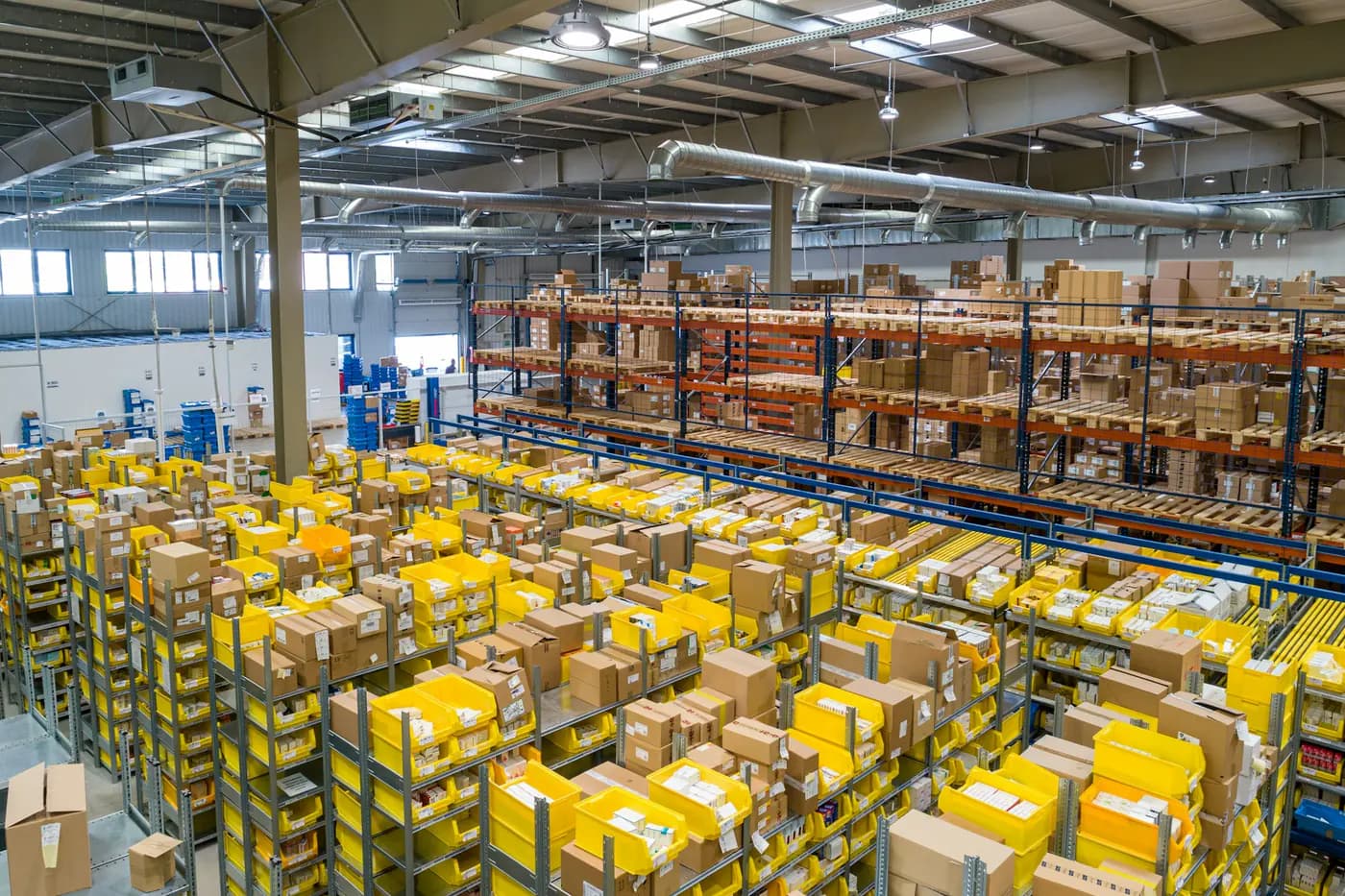

Yüksek raflı depo çelik yapıları
Raf yerleşimi, çatı yüksekliği, sprinkler kotu ve forklift akışıyla koordine edilen kolon-kiriş-çapraz sistemleri.
Sipariş toplama mezaninleri
Personel, raf, konveyör ve lokal ekipman yüklerine göre bölgelendirilmiş döşeme, merdiven, korkuluk ve malzeme geçişleri.
Yükleme rampası ve sundurma
Araç yanaşması, yağmur koruması, darbe elemanı, kapı ve saha drenajıyla birlikte tasarlanan dış ortam metal sistemleri.
Mühendislik yaklaşımı ve tasarım girdileri
Mühendislik yaklaşımı, yapı yükleri ile intralojistik ekipman yüklerini ayrı kaynaklardan toplar ve tanımlı kombinasyonlarda değerlendirir. Çatı için kar, rüzgâr, bakım, güneş paneli veya mekanik ekipman etkileri; mezanin için palet, insan, transpalet, konveyör ve lokal ayak yükleri; rampa için araç darbesi, kot farkı ve çevresel etkiler belirlenir. Noktasal bir raf ayağı yükü, aynı toplam yükün düzgün yayılı hâlinden çok farklı zemin ve kiriş davranışı oluşturabilir. Geniş açıklık kararı yalnız kolon azaltma isteğine göre değil, sehim, stabilite, çatı drenajı, yangın koruması, imalat ölçüsü ve montaj vinciyle birlikte verilir. Yapısal çelik tasarımında ilgili Eurocode veya proje standardı, uygulamada EN 1090-2 gerekleri ve ulusal yük hükümleri esas alınabilir; hangi standardın geçerli olduğu sözleşmede yazılmalıdır. Kaçış yolları, platform açıklıkları ve makine koruma bölgeleri, iş güvenliği ile yangın disiplinlerinin onayı alınarak çözülür. Böylece operasyon ekipmanı ile bina arasında varsayıma dayalı bağlantılar önlenir.
Teknik seçim ve doğrulama başlıkları
Raf planı ve kolon aksı
Raf koridoru, forklift dönüş yarıçapı, yükleme yönü ve kaçış geçişi kolon gridine işlenir. Bina ile raf arasında gereken tolerans ve bağımsızlık raf üreticisinin onaylı yerleşimiyle doğrulanır.
Mezanin yük sınıfı
İnsan trafiği, palet, transpalet, sorter, raf ayağı ve bakım yükleri ayrı tanımlanır. Lokal yük, titreşim, sehim ve korkuluk koşulu kullanım senaryosuna göre hesaplanır.
Rampa ve araç arayüzü
Araç tipi, yanaşma açısı, rampa kotu, körük, yükleme rampası ekipmanı ve darbe tamponu birlikte seçilir. Yağmur suyu ile yaya-forklift ayrımı sahada çözülür.
Geniş açıklık ve stabilite
Kolonsuz alan isteği; kiriş yüksekliği, yatay deplasman, çapraz konumu, çatı ekipmanı ve montaj yöntemiyle dengelenir. Çaprazların operasyon kapılarıyla çakışması model üzerinde kontrol edilir.
Konveyör ve otomasyon yükleri
Sortation, teleskopik konveyör ve askı hatlarında sabit ağırlık yanında motor torku, ürün birikmesi, acil duruş ve bakım söküm yükü arayüz listesine eklenir.
Yangın ve duman koordinasyonu
Çelik elemanlar sprinkler dağılımı, duman tahliyesi, bölme duvarı ve kaçış yönlendirmesiyle çakıştırılmaz. Gereken yangın dayanımı yetkili yangın projesine göre belirlenir.
Zemin ve ankraj koşulları
Raf, bariyer ve mezanin ayaklarının noktasal yükleri döşeme kalınlığı, donatı, derz ve çatlak durumuyla karşılaştırılır. Delme öncesi tarama ile ankraj kalite planı hazırlanır.
Gelecek kapasite senaryosu
İlave raf sırası, güneş paneli, yeni konveyör veya bina uzatması olasılığı tasarım notlarında belirtilir. Rezerve kapasite varsa sınırı açık yazılır; varsayımsal taşıma gücü kabul edilmez.

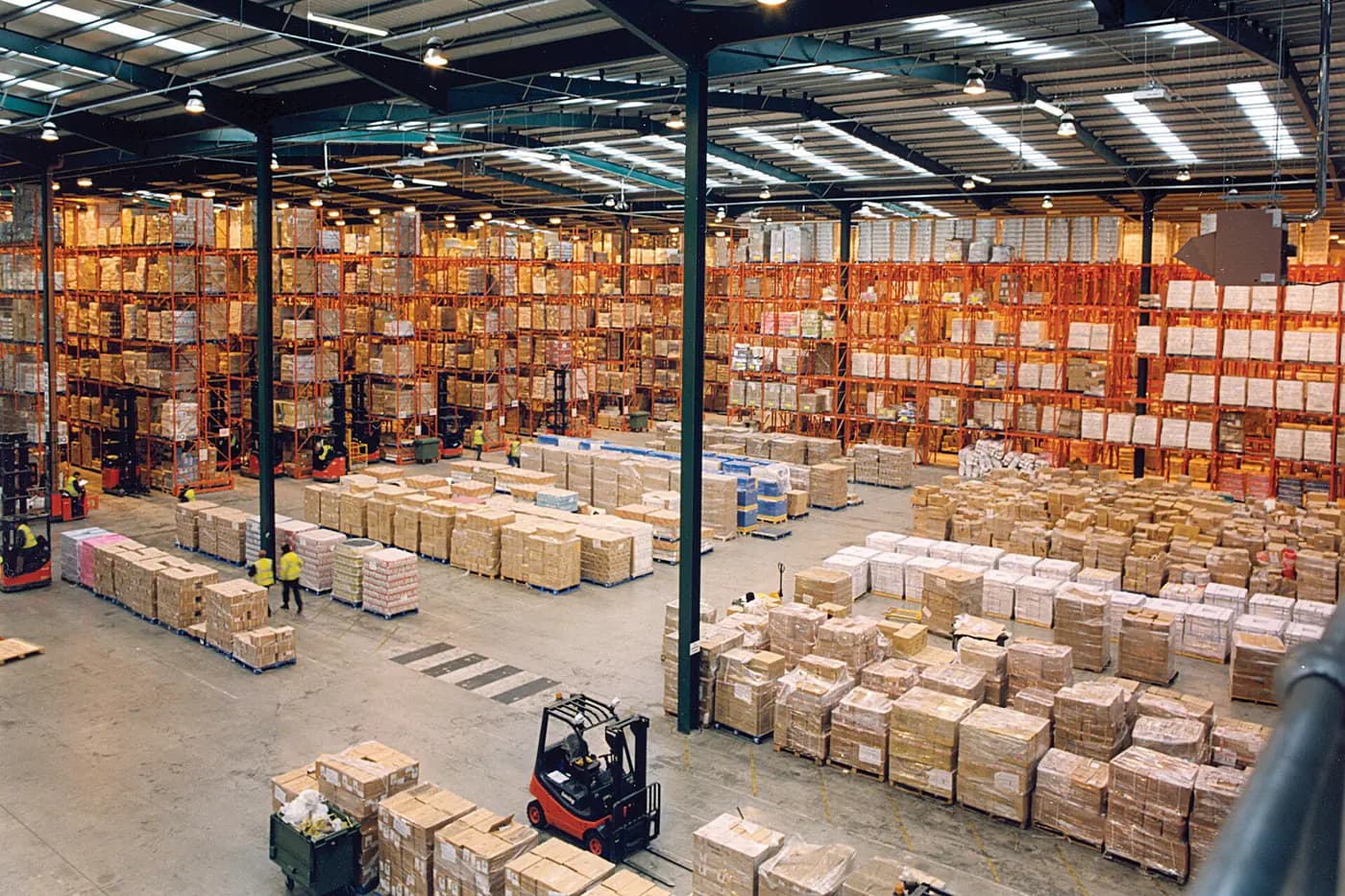

Raf yükleri, kolon aksları, forklift koridorları ve yangın zonları depo yerleşiminin ortak girdileridir.
İmalat, sevkiyat ve saha uygulaması
Atölye hazırlığında kolon, kiriş, çapraz, rampa elemanı ve platform modülleri montaj sırasına göre pozlanır. Büyük depo projelerinde yüzlerce benzer parçanın küçük delik veya levha farkları olabileceği için barkod, renk veya dayanıklı etiket sistemi sevkiyat hatasını azaltır. Ana birleşimlerin delik düzeni, taban plakası, ankraj şablonu ve kritik diyagonaller üretim kontrol planına alınır. Çatı ve cephe alt yapısında su akışını veya panel montajını engelleyecek çıkıntılar teslimden önce kontrol edilir. Saha montajı zonlara ayrılır; operasyonun kullandığı kapılarla vinç çalışma alanı fiziksel olarak ayrıştırılır. Kolonlar kalıcı çapraz ve bağlantılar tamamlanıncaya kadar geçici olarak stabilize edilir. Mezanin döşemesi veya ızgara panelleri açıldığında düşmeye karşı geçici kenar koruması sağlanır. Kaynak ve boya tamirleri, ürün veya paket stokundan ayrılmış kontrollü alanda yapılır. Ankraj sıkma, kolon düşeyliği, kiriş kotu ve bağlantı torku kayıtları kapanmadan ilgili zon kullanıma verilmez. Montaj takvimi, depo yönetim sistemi geçişleri ve pik sevkiyat günleriyle birlikte planlanır.
Uygulama alanları
Yüksek raflı depo çelik yapıları
Raf yerleşimi, çatı yüksekliği, sprinkler kotu ve forklift akışıyla koordine edilen kolon-kiriş-çapraz sistemleri.
Sipariş toplama mezaninleri
Personel, raf, konveyör ve lokal ekipman yüklerine göre bölgelendirilmiş döşeme, merdiven, korkuluk ve malzeme geçişleri.
Yükleme rampası ve sundurma
Araç yanaşması, yağmur koruması, darbe elemanı, kapı ve saha drenajıyla birlikte tasarlanan dış ortam metal sistemleri.
Konveyör köprüsü ve servis platformu
Bina içi veya yapılar arası ürün akışını taşıyan, bakım yolu, titreşim ve yangın geçişleri çözülmüş çelik modüller.
Soğuk zincir dağıtım merkezi
Düşük sıcaklık, yoğuşma, panel geçişi, kapı trafiği ve hijyen gereğini taşıyıcı çözümle birleştiren depo altyapıları.
Aktarma ve çapraz sevkiyat tesisi
Kısa bekleme süreli yüksek araç trafiği için kapı dizisi, bariyer, yönlendirme platformu ve esnek iç hacim sağlayan yapılar.
Kalite güvencesi ve kabul kayıtları
Lojistik yapıda kalite doğrulaması, taşıyıcı sistem kadar operasyon arayüzlerini de kapsar. Malzeme ve kaynak kayıtlarının yanında kolon aksları, net geçiş genişliği, rampa yüksekliği, kapı boşluğu, sprinkler alt kotu, konveyör bağlantı noktası ve raf koruma mesafesi ölçülür. Zemin ankrajlarında tarama, delik temizliği, gömme derinliği ve gerekiyorsa çekme testi yöntemi proje dokümanına göre uygulanır. Çatı su tahliyesi ve dere eğimleri, kaplama kapanmadan önce kontrol edilebilir. Korozyon korumasında saha ortamı, araç egzozu, açık cephe, soğuk hacim veya kıyı etkisi ISO 12944 çevre sınıflandırması gibi kaynaklarla değerlendirilir. Raf sistemi için EN 15635 işletme ve kullanım yaklaşımı referans alınabilir; bu standart bina taşıyıcısının hesabı yerine geçmez. Yangın kapısı, kaçış merdiveni ve koruma kaplaması gibi unsurlar ilgili uzmanlık disiplinlerinin kabulüne tabidir. Teslim dosyası, nihai yerleşimin onaylı projeden sapmalarını, saha değişikliklerini ve işletmenin izlemesi gereken yük sınırlarını görünür kılar.

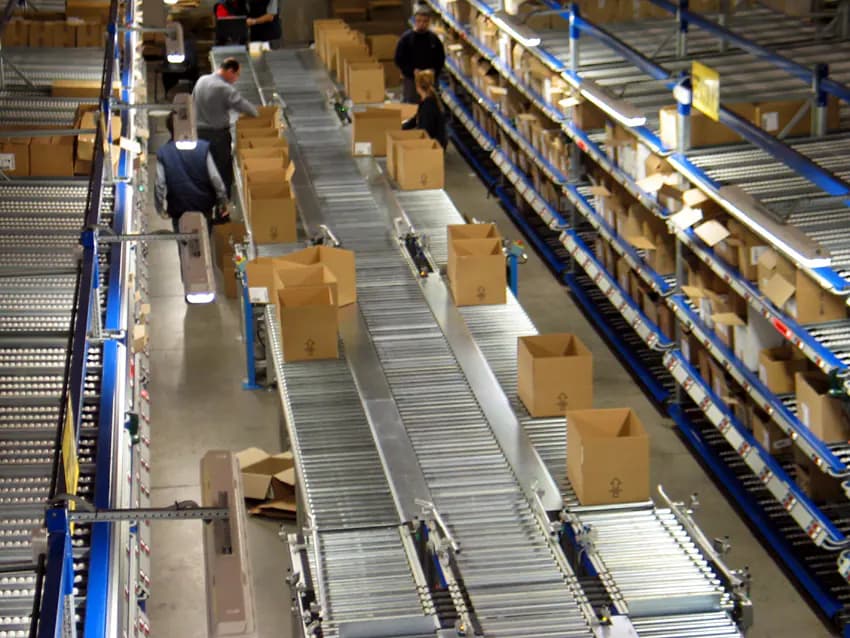

Konveyör ve ayırma hatları için şase, servis platformu, yaya güvenliği ve gelecekteki rota değişikliği birlikte çözülür.
İşletme, bakım ve değişiklik yönetimi
Depo faaliyete geçtikten sonra en yaygın yapısal tehditlerden biri araç darbesidir. Kolon, çapraz, merdiven ayağı ve rampa kenarındaki deformasyonlar boyayla kapatılmadan önce teknik olarak değerlendirilmelidir. Raf koruyucularının yer değiştirmesi, bariyer cıvatalarının gevşemesi veya zeminde çatlak oluşması tekrarlayan trafik desenine işaret edebilir. Mezanin üzerinde palet biriktirilmesi, kullanım amacını aşan lokal yük yaratabilir; yük levhaları görünür tutulmalı ve yerleşim değişiklikleri mühendislik onayından geçmelidir. Çatıya sonradan güneş paneli, reklam, kanal veya mekanik cihaz eklenmesi yük ve su tahliye davranışını değiştirebilir. Yangın sprinkler başlıklarının raf yükseltmesiyle kapanması ayrıca kontrol edilir. Periyodik inceleme planı, darbe bölgeleri, bağlantılar, kaplama, çatı sızıntısı, genleşme derzleri ve kaçış elemanlarını kapsar. Bakım bulguları fotoğraf ve konumla kaydedildiğinde, tekil hasar ile sistematik yerleşim sorunu birbirinden ayrılabilir ve operasyon durmadan önce düzeltici plan hazırlanabilir.
Teknik standartlar ve birincil kaynaklar
EN 1991 series: Eurocode 1 - Actions on structures. Depo, çatı ve platformlarda kalıcı, hareketli, kar, rüzgâr ve ilgili diğer etkilerin proje kapsamında tanımlanması için referans. Kaynak: https://eurocodes.jrc.ec.europa.eu/
EN 1993 series: Eurocode 3 - Design of steel structures. Çelik eleman ve birleşim tasarımında proje tarafından seçilen ulusal eklerle birlikte kullanılabilecek yapısal tasarım kaynağı. Kaynak: https://eurocodes.jrc.ec.europa.eu/
EN 1090-2: Execution of steel structures - Technical requirements for steel structures. Uygulama sınıfı, tolerans, kaynak, cıvata, imalat ve muayene gereklerinin proje şartnamesinde tanımlanmasına yönelik kaynak. Kaynak: https://standards.cencenelec.eu/
EN 15635: Steel static storage systems - Application and maintenance of storage equipment. Raf sistemlerinin güvenli kullanımı, hasar sınıflandırması ve işletme incelemeleri için kaynak; bina taşıyıcı tasarımının yerine geçmez. Kaynak: https://standards.cencenelec.eu/
ISO 45001:2018: Occupational health and safety management systems. Araç-yaya ayrımı, montaj, bakım ve operasyon risklerini kurumsal düzeyde yönetmeye yardımcı çerçeve. Kaynak: https://www.iso.org/standard/63787.html
ISO 12944-2:2017: Corrosion protection of steel structures by protective paint systems - Classification of environments. Açık rampa, yarı açık depo, soğuk hacim veya kıyı ortamındaki çelikler için korozif çevreyi belirlemeye yardımcı kaynak. Kaynak: https://www.iso.org/standard/64834.html
Sonuç
Lojistik tesisinde iyi çelik yapı, depolama alanını doldurmak yerine akışı korur. Geniş açıklık, raf düzeni, rampa, mezanin, yangın sistemi ve otomasyon koordinasyonu erken aşamada birlikte çözüldüğünde sonradan kesme ve güçlendirme ihtiyacı azalır. Ferotan’ın kapsamlandırma yaklaşımı, işletme senaryosunu poz listesi, montaj zonu ve doğrulanabilir kalite noktalarına dönüştürür. Kesin yük, kesit, kaplama, termin ve maliyet kararları onaylı mimari, statik ve operasyon verileri üzerinden verilir; mevcut yapıya müdahale yetkili mühendislik kontrolü olmadan yapılmaz.
SSS
Lojistik ve Dağıtım projeleri hakkında sıkça sorulan sorular
Depo kolon aksı raf projesinden bağımsız seçilebilir mi?+
Seçilebilir, ancak verimli sonuç için raf koridorları, forklift dönüşü, kaçış yolları ve otomasyon hattı erken aşamada aks planına işlenmelidir. Bina kolonu raf ekipmanının güvenlik boşluğunu veya palet taşma alanını ihlal ederse işletme kapasitesi düşer. Nihai raf ve bina hesapları kendi sorumlu mühendisleri tarafından koordine edilir.
Mezanin üzerinde daha sonra raf veya konveyör kurulabilir mi?+
Yalnız mevcut tasarımın bu lokal yükleri karşıladığı doğrulanırsa kurulabilir. Genel yayılı yük levhası, raf ayağı veya konveyör kolonu gibi noktasal yükler için tek başına yeterli bilgi değildir. Yerleşim, ayak reaksiyonları, titreşim ve ankrajlar mühendislik hesabına eklenmeli; gerekiyorsa güçlendirme tasarlanmalıdır.
Çalışan dağıtım merkezinde çelik genişletme işi nasıl planlanır?+
Montaj zonları, kapatılabilecek kapılar, vinç rotası, yangın yolu, pik sevkiyat saatleri ve geçici yaya güzergâhı birlikte belirlenir. Modüler ön imalat sahadaki süreyi azaltır. Yine de geçici stabilite, sıcak çalışma, toz ve yüksekte çalışma izinleri operasyon baskısı nedeniyle atlanamaz.
Forklift darbesi alan bir depo kolonu kullanılmaya devam edebilir mi?+
Hasarın boyutu teknik inceleme yapılmadan yalnız görsel tahminle kabul edilemez. Eğilme, burkulma, kaynak veya ankraj hasarı ve yük yolu değerlendirilir; gerekirse alan boşaltılır ve geçici destek kurulur. Koruyucu bariyer yenilenirken tekrar eden darbenin trafik nedeni de düzeltilmelidir.
Lojistik tesis teklifinde hangi operasyon verileri paylaşılmalıdır?+
Palet ve ürün tipi, raf planı, forklift sınıfı, günlük araç sayısı, kapı-rampa kurgusu, mezanin kullanım amacı, konveyör yükleri, sıcaklık zonları, yangın projesi ve büyüme senaryosu paylaşılmalıdır. Mevcut tesislerde saha ölçüsü, zemin bilgisi ve üretimi durdurmadan çalışılabilecek zaman aralıkları da teklif kapsamını etkiler.
