Kutu Profil

Kutu Profil nedir?

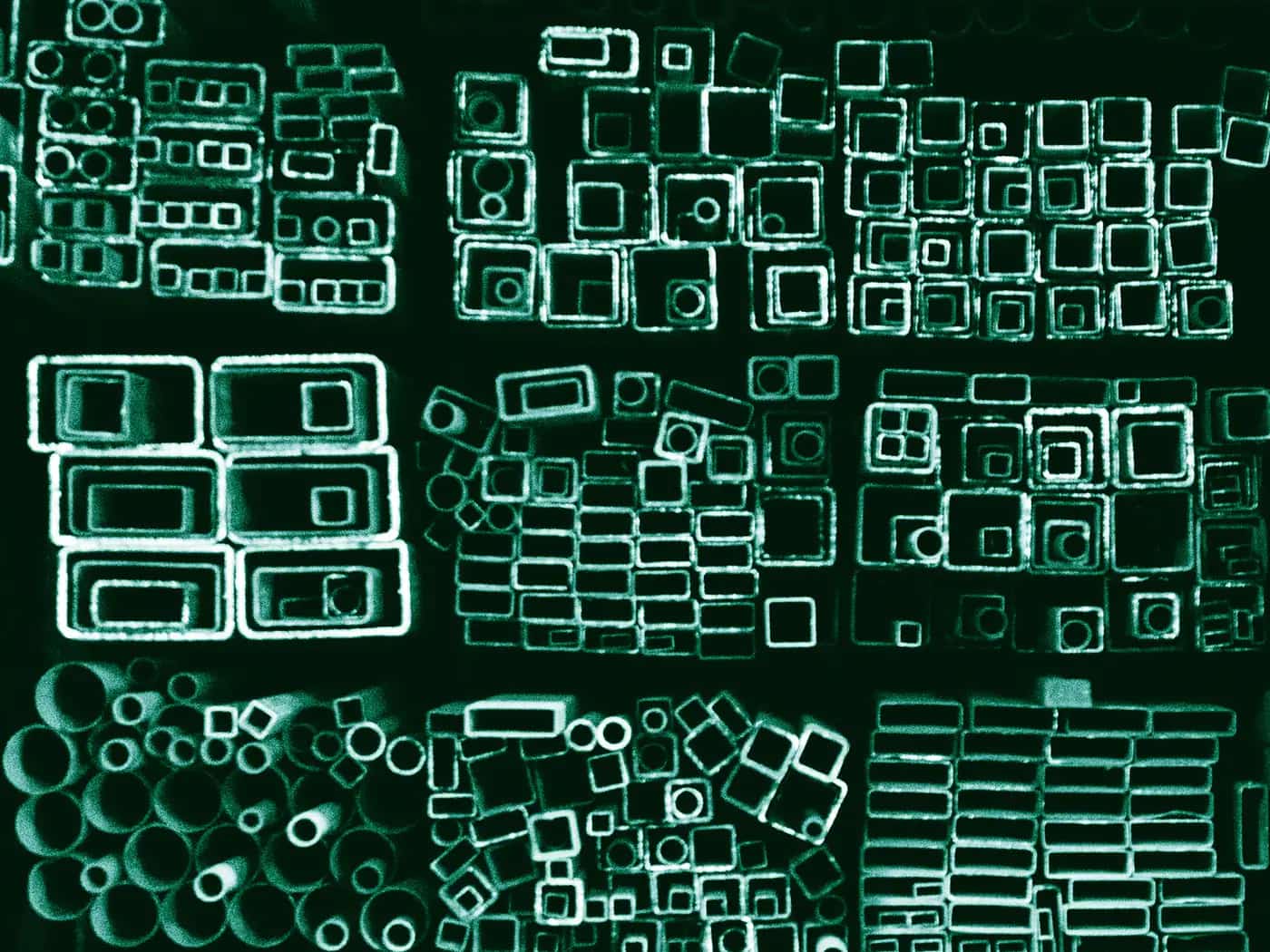

Kutu profil seçiminde dış ölçü kadar et kalınlığı, üretim standardı, çelik kalitesi, köşe yarıçapı, kaynak dikişi ve doğruluk önemlidir. Aynı nominal ebat farklı standarda veya kaliteye ait olduğunda kesit özellikleri ile işleme davranışı değişebilir. Kutu profil ailesi dış ölçü, et kalınlığı, çelik sınıfı, üretim biçimi ve yüzey durumuna göre ayrılır. Aynı nominal ölçüye sahip iki profilin gerçek kesit alanı, birim ağırlığı, köşe geometrisi ve mekanik özellikleri farklı olabilir. Bu nedenle teklif listesinde yalnız “40x40 profil” gibi kısa bir tanım yerine standardın, kalitenin, et kalınlığının, boyun ve yüzey koşulunun yazılması gerekir.

Kutu Profil kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Taşıyıcı kullanımda eksen, açıklık, burkulma boyu, bağlantı rijitliği ve lokal ezilme hesabı yapılır. İç bağlantı somunu, tapa, drenaj veya galvaniz tahliye deliği gerekiyorsa kapalı kesit erişimi daha tasarım aşamasında çözülür. Seçim, profilin taşıyacağı yük ve açıklıkla başlar; ancak yalnız dayanım hesabıyla bitmez. Burkulma boyu, bağlantının dönmeye izin verip vermediği, kaynak ısısının ince cidarda oluşturacağı deformasyon, iç ortam veya dış ortam korozyonu, yangın koruması, yüzey görünümü ve imalat ekipmanının sınırları beraber incelenir. Delik açılacak bölgelerde et kalınlığı ile kenar mesafesi, cıvata sıkmasında yerel ezilme ve içeriye somun yerleştirme erişimi kontrol edilmelidir. Hassas makine şaselerinde doğrusal sapma ile burulma toleransı, sıradan bir korkuluk uygulamasından daha kritik olabilir. Kesin kesit seçimi statik hesap, yürürlükteki proje şartnamesi ve mühendis onayıyla yapılmalıdır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Teknik tanım: Kutu Profil için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır. Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir. İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır. Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Teknik tanım: Kutu Profil için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır.
• Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir.
• İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır.
• Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır.

Malzeme, üretim ve yüzey işlemi

Profil boy kesme, açı kesme, delme, boru lazeri, uç kapama ve kaynaklı çerçeve operasyonlarına hazırlanabilir. Dikiş yönü, aynalı parça işareti ve fikstür referansı tanımlanır; ince cidarda mengene ezmesi ve kaynak çekmesi kontrol edilir. Kutu profil işleme rotası testere veya CNC kesim, delme, slot açma, boru lazeriyle kontur oluşturma, uç kapama, büküm, kaynak ve yüzey hazırlığı adımlarından oluşabilir. Aynalı parçaların yönü, kaynak dikişinin hangi yüzde kalacağı ve başlangıç referansı çizimde gösterilmelidir. İnce cidarlı kesitte mengene baskısı ezilme yapabileceği için uygun çene ve destek kullanılmalıdır. Kaynaklı çerçevelerde puntalama sonrası köşegen kontrolü yapılır; dengeli kaynak sırası çekmeyi azaltır. Galvanize girecek kapalı montajlarda eriyik ve gaz akışını sağlayan delikler kapatılmaz. İmalat sonrası keskin kenarlar alınır, çapak temizlenir ve kaplama sistemi kullanım ortamına göre uygulanır.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Dış ölçü: Kare veya dikdörtgen kesitin nominal dış kenarları montaj ekseniyle birlikte tanımlanır. Et kalınlığı: Kesit alanı, kaynak ısı davranışı, bağlantı ezilmesi ve birim ağırlığı etkiler. Köşe geometrisi: İç-dış radyüs geçme parça, kapak ve bağlantı levhasının gerçek ölçüsünü belirler. Dikiş yönü: Görünür yüzey, delik veya büküm işlemine göre boyuna kaynak dikişinin konumu planlanır. Doğrusal tolerans: Uzun parçada eğrilik ve burulma kaynaklı çerçeve ile montaj boşluğunu etkiler. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Dış ölçü: Kare veya dikdörtgen kesitin nominal dış kenarları montaj ekseniyle birlikte tanımlanır.
• Et kalınlığı: Kesit alanı, kaynak ısı davranışı, bağlantı ezilmesi ve birim ağırlığı etkiler.
• Köşe geometrisi: İç-dış radyüs geçme parça, kapak ve bağlantı levhasının gerçek ölçüsünü belirler.
• Dikiş yönü: Görünür yüzey, delik veya büküm işlemine göre boyuna kaynak dikişinin konumu planlanır.
• Doğrusal tolerans: Uzun parçada eğrilik ve burulma kaynaklı çerçeve ile montaj boşluğunu etkiler.

Doğru sistem nasıl seçilir?

Kare veya dikdörtgen kesit, güçlü eksen, et, kalite, boy ve yüzey koruması yük ile imalat senaryosuna göre seçilir. EN 10210 ve EN 10219 gibi farklı ürün kapsamları mühendis onayı olmadan birbirinin yerine yazılmaz.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Çelik çerçeveler: Statik hesabı yapılmış kolon, kiriş, çapraz ve ikincil taşıyıcılar.
• Makine şaseleri: Fikstür, ekipman ve muhafaza taşıyan ölçü kontrollü kaynaklı gövdeler.
• Raf sistemleri: Tekrarlı delik ve bağlantı düzeni doğrulanmış modüler elemanlar.
• Mimari metal: Korkuluk, bölme, mobilya ve görünür çerçeve uygulamaları.

Kalite kontrol ve kabul kriterleri

Dış ölçü, et, boy, burulma, eğrilik, uç dikliği, dikiş görünümü ve yüzey incelenir. İşlenmiş parçada delik koordinatı, açı, köşegen ve kaynaklı çerçeve düzlemi kayıt altına alınır. Kalite kontrolü gelen malzemenin etiket ve belge eşleşmesiyle başlar. Dış ölçü, et kalınlığı, boy, yüzey kusuru, dikiş görünümü ve doğrusal durum örnekleme planına göre incelenir. Kesilmiş parçalarda boy, açı, delik koordinatı ve çapak; kaynaklı alt montajda köşegen, düzlem ve bağlantı referansları ölçülür. Görsel yüzey beklentisi varsa çizik, ezik ve pas kabulü önceden tanımlanmalıdır. EN 10219 veya EN 10210 ifadesi ancak ürünün gerçekten o standarda göre beyan edildiği belgeyle kullanılmalı; belgesiz malzemeye sonradan sertifikalı ürün denmemelidir.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Profil içi su girişini sınırlayan tapa, drenaj ve kaplama detayları korunur. Dış yüzeyde darbe, boya kaybı ve kaynak dipleri; kapalı hacimde ise yoğuşma riski periyodik kontrol edilir.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• İki eksende rijitlik: Kapalı kesit kare veya dikdörtgen geometriyle dengeli davranış sunabilir.
• Düz bağlantı yüzeyi: Levha, kapak ve aksesuarların konumlandırılmasını kolaylaştırır.
• İmalat uyumu: Kesim, delme, kontur açma ve kaynaklı alt montaja uygun ürün ailesidir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan EN 10219: Soğuk şekillendirilmiş kaynaklı yapı profilleri için projede belirtilen bölüm ve teslim koşulları, EN 10210: Sıcak şekillendirilmiş yapı profilleri için talep edilen ürün kapsamı, EN 10025: Yapısal çelik kalitesinin ilgili mamul ve teslim koşullarıyla birlikte tanımlanması, EN 10204: Siparişte açıkça istenen muayene belgesi türü ve izlenebilirlik seviyesi, Onaylı statik proje, imalat resmi, kaynak planı ve korozyon koruma şartnamesi gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Kutu profil fiyatı ancak ebat, et, kalite, standart, boy ve işleme kapsamı açıkken anlamlıdır. Ferotan kesim listesini stok boylarıyla eşleştirir, fire ile paketleme planını teklif içinde görünür kılar.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
