Köşebent ve Lama

Köşebent ve Lama nedir?

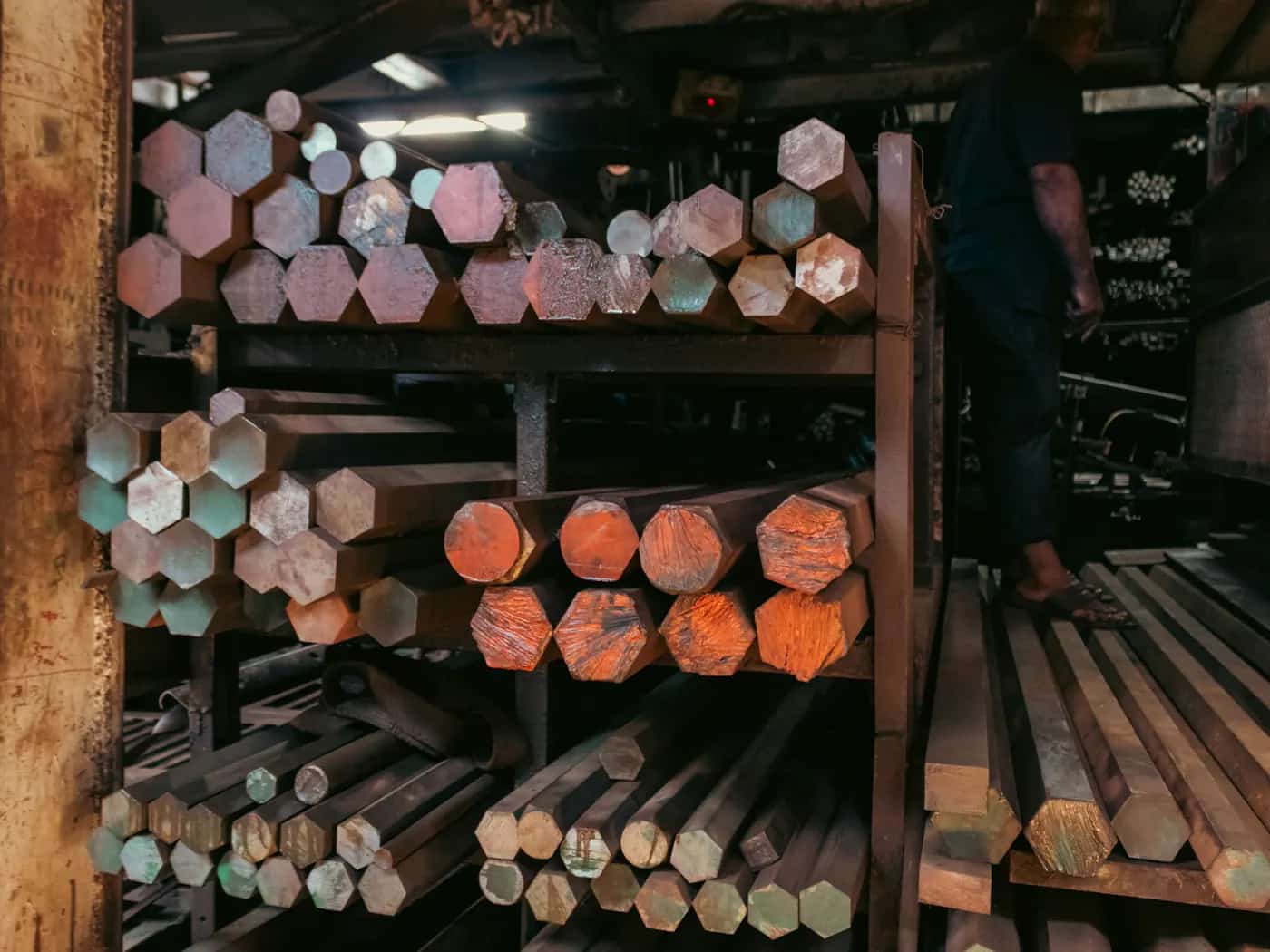

Köşebent L kesitli, lama ise dikdörtgen dolu kesitli üründür; birbirinin doğrudan alternatifi değildir. Köşebentte kol boyları ve köşe yarıçapı, lamada genişlik-kalınlık ve düzlemsellik bağlantı davranışını belirler. Aile; eşit kollu ve eşit olmayan kollu köşebentleri, dikdörtgen kesitli lamaları, yuvarlak-kare-altıgen çubukları ve projeye özel kesilmiş kısa parçaları kapsar. Sıcak haddelenmiş, soğuk çekilmiş, parlak, siyah veya kaplamalı teslim seçenekleri kullanım amacına göre ayrılır. Nominal ebat yanında köşe yarıçapı ve kenar biçimi işleme uyumunu etkiler.

Köşebent ve Lama kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Taşıyıcı bağlantıda eksantrisite, net kesit, delik kenar mesafesi, burkulma ve kaynak erişimi hesaplanır. Sadece kilogram karşılaştırması yapmak, iki kesitin yük aktarımı ve montaj davranışındaki farkları gizler. Ürün türü, kuvvetin kesite nasıl girdiğine ve bağlantının nasıl yapılacağına göre seçilir. Köşebent tek kolundan bağlanıyorsa eksantrisite ve burulma; lama basınç taşıyorsa genişlik-kalınlık oranı ve yanal mesnet; çubuk çekme elemanıysa diş açılan net kesit ve bağlantı ucu değerlendirilir. Kaynaklı imalatta kenar erişimi, ısıdan kaynaklı eğilme ve düzeltme yöntemi planlanır. Talaşlı işlenecek çubukta yüzey kusuru, çap toleransı ve işleme payı önemlidir. Ankraj veya kaldırma elemanı gibi güvenlik kritik kullanımda genel stok ürünü, doğrulanmış kalite ve mühendislik olmadan kullanılmamalıdır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Teknik tanım: Köşebent ve Lama için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır. Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir. İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır. Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Teknik tanım: Köşebent ve Lama için ölçü, kalite, standart, miktar ve kullanım koşulu tek sipariş tanımında doğrulanır.
• Stok ve belge kontrolü: Mevcut parti etiketi, üretici belgesi, yüzey durumu ve ticari boy bilgisi teklif öncesinde eşleştirilir.
• İşleme planı: Kesim, delme, büküm, kaynak veya kaplama talebi varsa revizyonlu teknik resim üzerinden üretim rotası hazırlanır.
• Paketleme ve teslim: Parça listesi, paket etiketi, taşıma yöntemi ve teslim adresi sevkiyat planına bağlanır.

Malzeme, üretim ve yüzey işlemi

Malzeme testere, giyotin, lazer veya plazmayla boylanır; delme, slot, büküm ve kaynak işlemleri parça markasına göre yürütülür. Köşebent iç radyüsü ile karşı levhanın çarpışması ve uzun lamada kaynak çekmesi ilk parçada kontrol edilir. Köşebent ve lama testere, giyotin, lazer, plazma veya matkap hatlarında hazırlanabilir; yöntem kesit, kalınlık, tolerans ve kenar beklentisine göre seçilir. Köşebentte iki kolun delik referansları ve parça yönü ayrı kodlanır. Lama bükülecekse hadde yönü, iç yarıçap ve yaylanma dikkate alınır; sıcak veya soğuk şekillendirmenin malzeme üzerindeki etkisi değerlendirilir. Çubukta tornalama, frezeleme, diş açma, dövme veya kaynak işlemleri uygulanabilir. Kaynaklanan uzun lamalarda sıralı ve dengeli dikişlerle deformasyon azaltılır. Galvaniz, boya veya başka yüzey işleminden önce keskin kenarlar hazırlanır, kapalı bindirmelerin korozyon riski çözülür.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Kesit tanımı: Köşebent kol x kol x kalınlık, lama genişlik x kalınlık biçiminde ve birimle yazılır. Köşe yarıçapı: Köşebent iç radyüsü pul, levha, kaynak ağzı ve montaj boşluğunu etkiler. Net kesit: Delik ve slotlar yük taşıyan kullanılabilir alanı azaltır; tasarımda ayrıca kontrol edilir. Doğruluk: Uzun ve ince lamada eğrilik, burulma ve kaynak deformasyonu montajı etkileyebilir. Yüzey işlemi: Galvaniz veya boya erişimi için bindirme, keskin kenar ve drenaj detayları hazırlanır. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Kesit tanımı: Köşebent kol x kol x kalınlık, lama genişlik x kalınlık biçiminde ve birimle yazılır.
• Köşe yarıçapı: Köşebent iç radyüsü pul, levha, kaynak ağzı ve montaj boşluğunu etkiler.
• Net kesit: Delik ve slotlar yük taşıyan kullanılabilir alanı azaltır; tasarımda ayrıca kontrol edilir.
• Doğruluk: Uzun ve ince lamada eğrilik, burulma ve kaynak deformasyonu montajı etkileyebilir.
• Yüzey işlemi: Galvaniz veya boya erişimi için bindirme, keskin kenar ve drenaj detayları hazırlanır.

Doğru sistem nasıl seçilir?

Eşit/eşit olmayan köşebent yönü, lama genişliği-kalınlığı, çelik kalitesi, boy ve yüzey şartı projeye göre seçilir. Taşıyıcı işte kesit hesabı ile birleşim detayı birlikte onaylanmadan ikame yapılmaz.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Bağlantı parçaları: Kulak, flanş, kenar çerçevesi ve takviye bileşenleri.
• Çapraz ve kuşak: Narinlik ve eksantrisite hesabı yapılmış taşıyıcı elemanlar.
• Korkuluk ve merdiven: Dikme, kayıt, basamak taşıyıcı ve kenar bitişleri.
• Makine imalatı: Fikstür, şase takviyesi, kızak ve özel braketler.

Kalite kontrol ve kabul kriterleri

Kesit, kol, kalınlık, boy, açı, doğruluk, delik koordinatı ve yüzey kontrol edilir. Aynalı parçalar ile farklı kalite paketleri ayrı markalanır; belge ve ısı/parti ilişkisi korunur. Kabul kontrolünde kesit ölçüsü, kol genişliği, kalınlık veya çap, boy, doğruluk, burulma ve yüzey durumu siparişle karşılaştırılır. Köşebentte kol açısı ve köşe geometrisi, lama ve çubukta kenar ile uç hasarı imalat uyumunu etkileyebilir. Delikli parçalarda kenar mesafesi, delik grubu ve parça yönü ölçülür. Dişli çubuklarda diş mastarı, etkin boy ve yüzey kusuru kontrol edilir. Çelik kalitesiyle sertifika bağı korunur; yalnız “ST37” gibi eski veya genel ticari ifade, güncel proje sınıfının bütün şartlarını karşıladığı anlamına gelmez.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Dış ortamda iç köşe, bindirme, yatay lama üstü ve kaynak dipleri su-kir tutma açısından izlenir. Kaplama hasarı temizlenir; yük taşıyan parçada izinsiz delik veya kaynak yapılmaz.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Basit bağlantı: Düz yüzeyler kesim, delme ve kaynak işlemlerini planlamayı kolaylaştırır.
• Geniş ebat ailesi: Bağlantıdan taşıyıcıya farklı görevler için kesit seçeneği sunar.
• Parça optimizasyonu: Kesim listesiyle ticari boy ve fire düzeni birlikte planlanabilir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan EN 10056 serisi: Yapısal köşebentlerin boyut, tolerans ve proje için gereken teslim tanımı, EN 10058: Genel amaçlı sıcak haddelenmiş çelik lamaların boyut ve şekil toleransları, EN 10060: Sıcak haddelenmiş yuvarlak çelik çubukların boyut ve tolerans yaklaşımı, EN 10025 serisi: Yapısal çelik kalitesinin ilgili mamul koşuluyla birlikte seçilmesi, Onaylı parça resmi, statik hesap, bağlantı detayı, kaynak ve yüzey koruma şartnamesi gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Köşebent ve lama teklifi, kesit ile birlikte parça listesi, delik/büküm planı, kalite ve kaplama kapsamını içermelidir. Ferotan ham malzeme ve işlenmiş parça seçeneklerini aynı teknik revizyon üzerinden karşılaştırır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
