3B Metal Yüzeyler

3B Metal Yüzeyler nedir?

3B metal yüzeyler, panelin düzlem dışına kontrollü taşınmasıyla gölge, ritim, akustik saçılım ve cephe derinliği oluşturan mimari sistemlerdir. Etki yalnız panel formundan değil modül sırası, derz, ışık yönü ve alt konstrüksiyon mesafesinden doğar.

3B Metal Yüzeyler kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

3B Metal Yüzeyler tasarımında panel boyutu, açık alan oranı, rüzgâr ve kullanım yükleri, alt konstrüksiyon, genleşme, kenar rijitliği, montaj toleransı, su tahliyesi ve bakım erişimi birlikte değerlendirilir. Görsel desen, taşıyıcı performans ve üretim sınırları aynı dijital model üzerinde koordine edilir.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Keşif ve veri toplama: 3B Metal Yüzeyler için ölçüler, yükler, kullanım senaryosu, saha erişimi ve teslim kapsamı doğrulanır. Mühendislik kontrolü: Kesit, malzeme, bağlantı, tolerans ve yüzey koruma kararları proje verileriyle eşleştirilir. Üretim hazırlığı: Onaylı teknik resim, parça listesi, operasyon sırası ve kalite kontrol planı yayımlanır. İmalat ve doğrulama: Kesim, delme, birleştirme ve yüzey işlemleri ara kontrollerle kayıt altına alınır. Teslim ve kabul: Etiketleme, paketleme, sevkiyat veya montaj planı uygulanır; kabul kayıtları teslim edilir. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Keşif ve veri toplama: 3B Metal Yüzeyler için ölçüler, yükler, kullanım senaryosu, saha erişimi ve teslim kapsamı doğrulanır.
• Mühendislik kontrolü: Kesit, malzeme, bağlantı, tolerans ve yüzey koruma kararları proje verileriyle eşleştirilir.
• Üretim hazırlığı: Onaylı teknik resim, parça listesi, operasyon sırası ve kalite kontrol planı yayımlanır.
• İmalat ve doğrulama: Kesim, delme, birleştirme ve yüzey işlemleri ara kontrollerle kayıt altına alınır.
• Teslim ve kabul: Etiketleme, paketleme, sevkiyat veya montaj planı uygulanır; kabul kayıtları teslim edilir.

Malzeme, üretim ve yüzey işlemi

Lazer/punch kesimden sonra abkant büküm, pres kabartma, rulo form veya özel kalıp operasyonları uygulanır. Karmaşık modüllerde numune ve tam ölçek mock-up ile çarpışma, derz, montaj sırası ve yüzey yansıması doğrulanır.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Form yöntemi: Büküm, kabartma, katlama, rulo veya özel kalıp. Modül: Tekrarlı ya da parametrik panel ailesi. Derz: Hareket, tolerans ve görsel ritmi yöneten birleşim. Alt konstrüksiyon: Farklı derinlikleri ve rüzgâr yükünü taşıyan sistem. Mock-up: Işık, renk, gölge ve montajın gerçek ölçekte doğrulanması. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Form yöntemi: Büküm, kabartma, katlama, rulo veya özel kalıp.
• Modül: Tekrarlı ya da parametrik panel ailesi.
• Derz: Hareket, tolerans ve görsel ritmi yöneten birleşim.
• Alt konstrüksiyon: Farklı derinlikleri ve rüzgâr yükünü taşıyan sistem.
• Mock-up: Işık, renk, gölge ve montajın gerçek ölçekte doğrulanması.

Doğru sistem nasıl seçilir?

Derin form panel rijitliğini artırabilir ancak rüzgâr basıncı, su tutma, keskin kenar ve montaj toleransını zorlaştırabilir. Modül derinliği taşıma gabari, temizlik, kuş/haşere kontrolü ve cephe yangın detaylarıyla birlikte seçilir.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

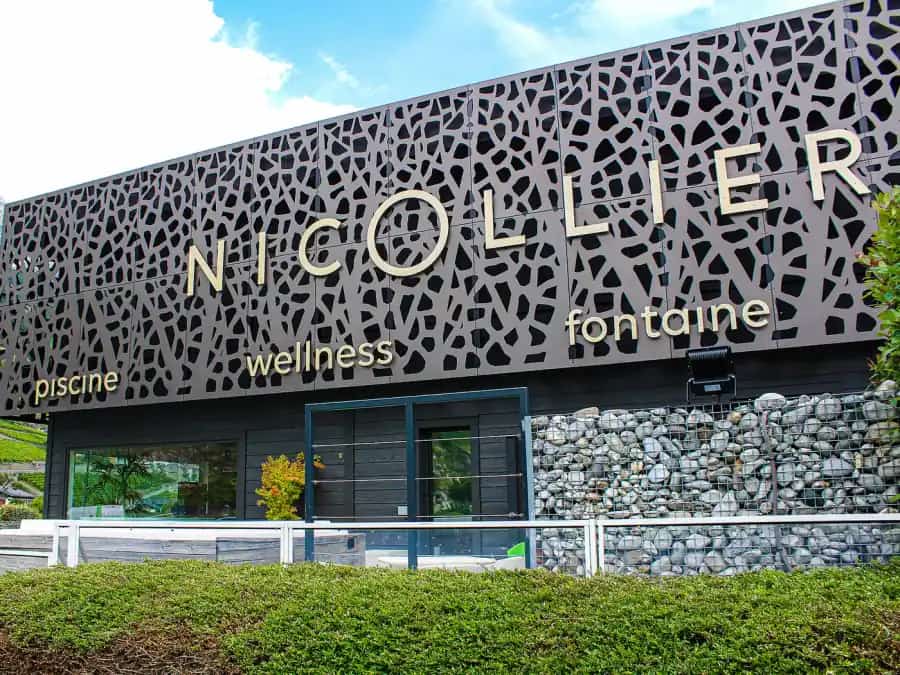

• Cephe kaplaması: Güneş kontrolü, görsel kimlik ve havalandırılan ikinci kabuk.
• Asma tavan: Tesisatı örten ancak hava ve erişimi koruyan metal yüzey.
• Güneş kırıcı: Açık alan ve yönle gün ışığını filtreleyen panel.
• Korkuluk/dolgu: Taşıyıcı çerçeve içinde mimari metal dolgu.
• İç mekân: Duvar, bölücü, yönlendirme ve dekoratif yüzey.

Kalite kontrol ve kabul kriterleri

Malzeme kalite/kalınlığı, desen ve yön, panel ölçüsü, açık alan oranı, düzlemsellik, kenar bitişi, bağlantı delikleri ve görünür yüzey kontrol edilir. İlk panel veya mock-up onayı, seri üretimden önce renk, gölge ve birleşim çizgilerinin doğrulanmasını sağlar.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Yüzey; çevre kirleticileri, tuz, metal tozu ve temizlik kimyasallarına göre periyodik temizlenmelidir. Gevşek bağlantı, titreşim, panel deformasyonu, kaplama hasarı ve galvanik temas noktaları izlenmeli; basınçlı yıkama bağlantı ve kaplama sınırları doğrulanmadan uygulanmamalıdır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Derinlik: Düz levhaya güçlü üç boyutlu mimari ifade.
• Rijitlik: Uygun katlarla panel stabilitesi.
• Akustik saçılım: Geometriyle yansımaların dağıtılması.
• Modüler tasarım: Farklı dizilimlerle geniş yüzey üretimi.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan NAAMM EMMA Expanded Metal standart yaklaşımı, EN 10088 paslanmaz, EN 485 alüminyum ve ilgili sac malzeme standartları, EN 1991 proje yükleri ve cephe rüzgâr etkileri, Kaplama üreticisi teknik föyü ve projeye özel mimari şartname gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

3B Metal Yüzeyler projesinde başarılı sonuç desen kadar panelleme, kenar, alt konstrüksiyon ve yüzey işlemi kararlarına bağlıdır. Teklif için CAD deseni, cephe/tavan aksları, panel ölçüsü, malzeme, kalınlık, renk, açık alan hedefi ve montaj kapsamı paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
