Petek Tavan Sistemleri

Petek Tavan Sistemleri nedir?

Petek tavan sistemi, birbirini belirli aralıklarla kesen metal lamellerin kare, dikdörtgen veya yönlendirilmiş hücreler oluşturduğu açık asma tavan ailesidir. İngilizce teknik kaynaklarda open-cell ceiling olarak anılan bu düzen, kapalı bir panel yüzeyi kurmak yerine tavan üstü hacmi kontrollü biçimde görünür bırakır. Hücre ölçüsü, lamel yüksekliği ve genişliği, renk, tavan kotu, üst hacmin rengi ve aydınlatma birlikte algılanan geçirgenliği belirler. Küçük hücre her durumda daha az görünürlük anlamına gelmez; bakış açısı, koridor uzunluğu ve plenumdaki parlak ekipmanlar sonucu değiştirebilir. Sistem, çoğunlukla ana taşıyıcılar ile aynı görsel kesiti sürdüren modüler dolgu ızgaralarından ya da özel kanal ve kasetlerden oluşur. Parçaların yalnız dış görünüşü değil, kilit geometrisi ve yük aktarımı da uyumlu olmalıdır. Açık yapı; sprinkler, duman algılama, menfez ve ışık yerleşiminde fırsat sağlar fakat bu elemanların otomatik olarak petek üstünde bırakılabileceği anlamına gelmez. İlgili disiplin tasarımları hücrenin açık alanını, algılama ve dağılım koşullarını kendi kurallarıyla doğrulamalıdır. Petek tavan için yangın, akustik ya da nem performansı ancak lamel kaplaması, varsa akustik ek katman, taşıyıcı, askı düzeni ve montajı kapsayan doğrulanmış sistem raporuyla belirtilir; açık hücre görünümünden veya metal malzemeden doğrudan sınıf türetilmez.

Ürün ailesi ve kapsam

Petek tavan çeşitleri hücre ekseni, lamel kesiti, modül büyüklüğü, ana taşıyıcının görünür olup olmaması ve panelin sökülme biçimiyle ayrılır. T10, T15 veya benzeri ticari adlar çoğu zaman görünen lamel genişliği ya da sistem ailesine işaret eder; farklı üreticilerde aynı adın geometrisi ve kilidi aynı kabul edilmez. Quadro ve yönlendirilmiş lineer düzenler, kare ızgaradan farklı perspektif üretir. Teklifte hücre net açıklığı, lamel yüksekliği, modül panel ölçüsü, taşıyıcı tipi ve kenar bitişi çizimle tarif edilir.

Başlıca ürün seçenekleri

• Kare modüllü açık hücre: Eşit akslarda kesişen lameller dengeli bir ızgara görünümü oluşturur. Kare hücreler büyük alanlarda yönsüz bir doku sağlar; ancak ana taşıyıcının çizgisi, modül ekleri ve çevre kesileri yakından bakıldığında okunabilir. Hücre ile panel modülü birbirinden ayrı ölçüler olarak siparişe yazılır.
• Dikdörtgen ve doğrusal hücre: Bir yöndeki aksın açılması veya lamel düzeninin farklılaştırılması tavanı koridor, dolaşım ya da cephe yönüne bağlar. Uzun bakışta hizalama hataları belirgin olduğundan başlangıç aksı, ek çizgisi ve tesisat yerleşimi yönlü koordinasyon planında çözülür.
• İnce ve geniş lamelli sistem: Lamelin görünen taban genişliği ile yüksekliği gölge yoğunluğunu ve rijitliği etkiler. İnce kesit daha hafif bir ifade, geniş kesit daha belirgin bir ızgara üretebilir; taşıma kapasitesi yalnız görsel kalınlıktan çıkarılmaz ve sistem teknik verisiyle kontrol edilir.
• Kaset tipi veya taşıyıcıyla bütünleşik petek: Fabrikada modüler kaset olarak birleştirilen petekler görünür T ızgaraya oturabilir; başka sistemlerde ana taşıyıcı petek çizgisi içine gizlenir. Sökme yönü, modül ağırlığı ve taşıyıcı kilidi bakım senaryosuna göre seçilir. Farklı sistemlerin kaset ve profilleri denenmeden karıştırılmaz.

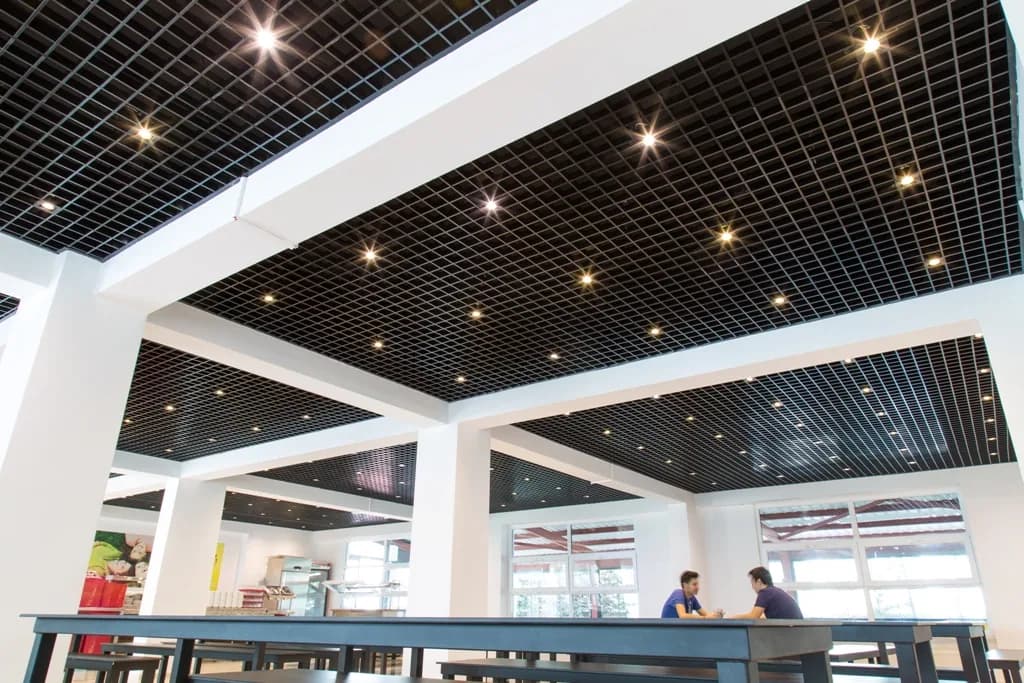

• Renk ve iki katmanlı görsel kurgu: Petek yüzeyi ile tavan üstünün aynı koyu renkte çözülmesi tesisatı geri plana itebilir; zıt renkler ise hücre derinliğini ve üst elemanları vurgular. İki farklı kotta hücre ya da doğrusal ışık kullanımı, bağımsız askı ve geçiş detayı gerektirir.

Doğru ürün nasıl seçilir?

Petek tavan seçerken önce istenen görüş geçirgenliği gerçek mekân geometrisi üzerinden değerlendirilir. Hücre boyutu ile tavan yüksekliği oranı, kullanıcının bakış açısı, koridor uzunluğu, üst döşemenin ve tesisatın rengi, gün ışığı ve yapay ışık konumu üç boyutlu bir etki üretir. Küçük masa numunesi yalnız yüzey ve birleşimi gösterir; görüş kontrolü için yeterli alana yayılan, gerçek kot veya benzer bakış açısında kurulan mock-up daha güvenilir sonuç verir. Hücre aksı sprinkler, dedektör, kamera ve hoparlörlerin görüş ya da dağılım alanını kesmemeli; mekanik menfezlerin petek üstünde veya yüzey kotunda çalışması ilgili mühendis tarafından doğrulanmalıdır. Armatür için hücre boşaltma, özel çerçeve ya da bağımsız asılı lineer çözüm seçilebilir. Tavan üstüne sık erişilecekse modülün tek kişiyle güvenli sökülmesi, modülün geçici olarak nereye alınacağı ve kilitlerin tekrar kullanım dayanımı değerlendirilir. Giriş kapısı basıncı, yüksek hacimde hava hareketi veya yarı açık konum panel kalkmasına yol açabiliyorsa emniyet aksesuarı ve askı düzeni sistem sağlayıcısının hesap ve talimatına göre belirlenir. Yangın ve akustik hedefler açık alan nedeniyle ayrıca dikkat ister: yalnız benzer görünümlü bir ürünün raporu kullanılmaz, sunulan petek sistemi ve tüm katmanlar rapor tarifine birebir eşleştirilir.

Teknik seçim başlıkları

• Hücre ve modül ölçüsü: Hücre aksı ya da net açıklık ile fabrikada hazırlanan veya sahada kurulan ana modül aynı kavram değildir. Metraj ve tesisat koordinasyonu için ikisi de milimetre cinsinden yazılır. Lamellerin kesişim toleransı, modül köşegeni ve ana taşıyıcıya oturma payı büyük alanlarda çizgi sürekliliğini etkiler.
• Lamel kesiti ve kilit: Lamel yüksekliği, taban genişliği, sac kalınlığı, kenar dönüşü ve kesişim yarıkları sistemin görünüşü ile montaj davranışını belirler. Taşıyıcıya geçen kilit veya askı parçası, tekrar sökülüp takılma gereğine uygun olmalıdır. Keskin kenar ve gevşek birleşim kabul kontrolünde incelenir.
• Açık alan ve plenum görünürlüğü: Plan düzlemindeki teorik açık alan oranı, gerçek görüş geçirgenliğinin tek göstergesi değildir. Lamel yüksekliği, bakış açısı ve üst yüzey kontrastı ayrıca etkilidir. Sprinkler ya da duman kontrolü bakımından açık alan hesabı gerekiyorsa yöntem ve kabul, ilgili disiplin tasarımcısı ve yetkili mercilerce proje özelinde belirlenir.
• Taşıyıcı, askı ve çevre: Ana profil, petek dolgu lamelleriyle aynı kesitte görünebilir veya modüler kasetleri taşıyan ayrı bir ızgara kurabilir. Askı aksı, ek parçası, çevre profili ve kesilmiş modül desteği üretici sistemine göre uygulanır. Duvarın eğriliğini petek kesileriyle izlemek yerine düzgün bir çevre hattı için tolerans detayı hazırlanır.
• Kaplama ve belgeli performans: Bobin boyalı ya da toz boyalı alüminyum ve çelik seçeneklerde renk, parlaklık, yüzey hazırlığı ve kullanım ortamı belirtilir. Nem, korozyon, yangın veya akustik performans adı malzeme türünden varsayılmaz. İstenen değer yalnız teslim edilen kaplama, lamel, taşıyıcı ve montaj düzenini kapsayan doğrulanmış rapor veya üretici beyanıyla kabul edilir.

Kesim, işleme ve üretim hazırlığı

Petek tavan üretiminde metal şeritler projedeki lamel yüksekliği ve genişliğine göre dilinir, şekillendirilir ve birbirine geçecek yarıklar hassas aralıklarla açılır. Kenar kıvrımları görünür kesitin düzgünlüğünü ve güvenli tutuşu destekler. Parçalar boya öncesi hazırlanabilir veya uygun nitelikte ön boyalı bobinden üretilebilir; seçilen süreçte kesilen kenarın görünümü ile korunması değerlendirilir. Modüler kasetler fabrikada birleştiriliyorsa köşegen, hücre açıklığı ve taşıyıcıya oturma kontrolü paketleme öncesinde yapılır. Uzun ve ince lamellerin nakliyede burulmaması için düz tabanlı, etiketli paketler kullanılır. Sahada önce ana yön ve tavan kotu işaretlenir, askılar ile ana taşıyıcılar kurulur. Petek modüller aynı montaj yönünde yerleştirilir; yanlış çevrilmiş bir modül ışık altında farklı gölge verebilir. Çevreye gelen hücreler proje kesim planına göre hazırlanır, serbest kalan lamel uçları uygun çerçeve veya profil ile desteklenir. Armatür boşlukları gelişigüzel lamel keserek açılmaz; özel çerçeve ve bağımsız taşıma detayı uygulanır. Montaj ilerledikçe plenumda kalan parlak yüzeyler, kablo sarkmaları ve etiketlerin görünürlüğü ana bakış yönlerinden kontrol edilir.

Kalite kontrol ve kabul

Kalite kontrolü hücre geometrisinin tekrarlanabilirliğine ve tüm tavandaki görsel ritme odaklanır. Gelen malzemede lamel kesiti, renk, kaplama, modül kodu, taşıyıcı ve bağlantı parçalarının uyumu doğrulanır. Modül ölçüsü, köşegen, hücre aksı, kesişim noktalarının tam oturması, bükülmüş lamel, boya hasarı ve keskin kenar örnekleme ile incelenir. Kurulu taşıyıcıda kot, paralellik, askı ve ek yerleri paneller kapanmadan önce kayda alınır. Tamamlanan tavanda ana taşıyıcı çizgisinin petek ritmi içinde kaybolup kaybolmadığı, modüller arasında çift lamel ya da geniş boşluk oluşup oluşmadığı, çevre kesilerinin dengesi ve renk partisi farkı değerlendirilir. Tesisat ekipmanlarının hücreleri rastgele kesmediği ve modüllerin bakım için çıkarılabildiği doğrulanır. Yangın, akustik ve nem ile ilgili belge kontrolünde ürün ticari adı yeterli sayılmaz; raporun lamel malzemesi, kaplama, varsa dolgu, taşıyıcı ve montaj tarifinin teslim edilen sistemle eşleşmesi aranır. Kapsam dışındaki bir değer kategori metnine ya da kabul tutanağına kesin performans olarak yazılmaz.

Kontrol listesi

• Geometri ve modül kabulü: Hücre aksı, lamel yüksekliği ve genişliği, panel dış ölçüsü, köşegen ile kesişim yarıklarının oturması onaylı çizim ve numuneye göre ölçülür. Burulmuş, çizilmiş ya da kilidi gevşek modüller montajdan önce ayrılır; farklı yön işaretleri paket etiketleriyle kontrol edilir.
• Taşıyıcı ve kot kontrolü: Askı noktaları, ana taşıyıcı aralığı, ek kilitleri, çevre desteği ve tavan düzlemi modüller takılmadan gözden geçirilir. Kesilmiş peteklerin serbest uçlarının desteklendiği, armatür çerçevelerinin ve ağır ekipmanların bağımsız taşındığı doğrulanır.
• Görüş ve ışık mock-up incelemesi: Gerçekçi bakış mesafesinde plenum görünürlüğü, üst hacim rengi, lamel gölgesi, armatür parlaması ve ana taşıyıcının seçilme durumu değerlendirilir. Sonuç küçük numuneden farklıysa hücre, kot, renk veya ekipman düzeni seri siparişten önce revize edilir.
• Sökme, erişim ve güvenlik provası: Seçilen modül bakım talimatına göre sökülür ve tekrar takılır. Kilitlerin zarar görmediği, panelin kontrolsüz düşmediği, servis personelinin erişim rotasının yeterli olduğu ve gerekiyorsa emniyet parçalarının doğru noktada bulunduğu kayıt altına alınır.

Kullanım alanları

• Havalimanı, metro ve istasyon hacimleri: Uzun dolaşım akslarında yön, tesisat erişimi ve büyük tavan alanlarında modüler değişim gerektiren açık hücre düzenleri.
• Alışveriş ve perakende alanları: Mağaza sınırları, ray spotlar, marka rengi ve üst hacmin kontrollü görünürlüğüyle birlikte tasarlanan petek tavanlar.
• Ofis ve ortak çalışma alanları: Aydınlatma adaları, havalandırma ve gerektiğinde bağımsız akustik elemanlarla koordine edilen açık tavan yüzeyleri.
• Sergi, fuaye ve kültür yapıları: Kare ya da yönlendirilmiş hücre geometrisiyle ölçek ve perspektif kuran, değişen teknik ekipmana erişim sağlayan sistemler.
• Tesisat yoğun ticari hacimler: Plenuma sık erişim, hava geçişi ve ekipman görünürlüğünün ortak bir koordinasyon planında yönetildiği projeler.

Sipariş, stok ve teslim planı

Petek tavan teklifinde yalnız metrekare ve renk bilgisi yeterli değildir. Hücrenin aks veya net ölçüsü, lamel taban genişliği ve yüksekliği, kaset ya da ana modül ölçüsü, metal türü, kaplama sistemi, renk ve parlaklık, ana taşıyıcı geometrisi, askı ve çevre profili belirtilir. Tavan planında ana yön, başlangıç aksı, tavan kotu, çevre kesileri, farklı kotlar, armatür çerçeveleri ve özel boşluklar işaretlenir. Üst hacmin boyanması kapsamdaysa yüzey alanı ve uygulama sırası ayrı tanımlanır. Fire, kesilmiş modül, yedek kaset, ek klips ve bakım için sökme aparatı miktarı siparişe eklenir. Açık alanla ilişkili sprinkler, algılama veya duman kontrolü kararı ilgili proje sorumlularından alınmış olmalıdır. Yangın, akustik ya da nem performansı talep edildiğinde rapor numarası ve kapsamı teknik altmittal içinde sunulur; raporla eşleşmeyen aksesuar değişiklikleri onaysız yapılmaz. Mock-up kabulü, renk numunesi ve plenum görünüş kararı seri üretim serbest bırakılmadan tamamlanır.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN 13964: Petek tavanın taşıyıcı, askı ve bileşen özelliklerinin teklif edilen sistem kapsamındaki teknik belgelerle değerlendirilmesi
• EN 13501-1: Yangına tepki sınıfının yalnız aynı lamel, kaplama ve sistem bileşenlerini içeren doğrulanmış rapordan aktarılması
• ISO 354 ve ISO 11654: Akustik sonuç talep edildiğinde deneydeki açık alan, arka boşluk ve ek akustik elemanların gerçek kurulumla eşleştirilmesi
• Onaylı yansıtılmış tavan planı, açık alan ve tesisat koordinasyon hesapları, üretici sistem kesiti ve montaj talimatı
• Proje özelindeki sprinkler, duman algılama, deprem, ankraj, bakım erişimi ve iş güvenliği kuralları

Sonuç ve teklif hazırlığı

Petek tavanın niteliği yalnız hücrenin küçük veya büyük olmasına değil, lamel kesiti, taşıyıcı ritmi, tavan kotu, plenum görünüşü ve ekipman koordinasyonunun birlikte çözülmesine bağlıdır. Doğru hazırlanmış aks planı, çevrede rastlantısal dar hücreleri ve armatür çevresindeki düzensiz kesileri azaltır; sökme provası işletme sürecini gerçekçi kılar. Yangın, akustik ve nem özellikleri ancak kurulacak sistemi kapsayan doğrulanmış belgelerle yazıldığında teknik şartname güvenilir kalır. Ferotan, proje girdilerine göre hücre ve modül alternatiflerini, taşıyıcı kapsamını, numune ihtiyacını ve üretim paketini teklif içinde açıkça tanımlar.
