Lineer Metal Tavanlar

Lineer Metal Tavanlar nedir?

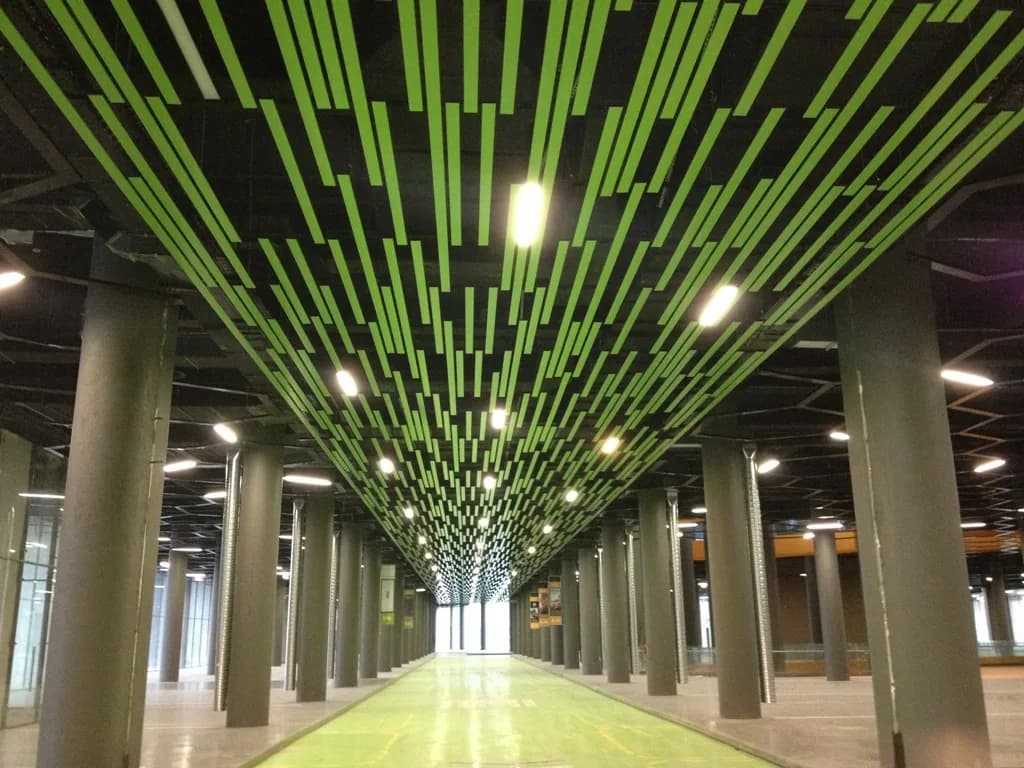

Lineer metal tavan, dar ve uzun metal panellerin birbirine paralel akslarda özel taşıyıcı kanallara bağlanmasıyla sürekli çizgiler oluşturan asma tavan sistemidir. Panel kesiti açık derzli, kapalı derzli, yuvarlatılmış kenarlı, gölge kanallı veya dış koşullara uyarlanmış biçimde tasarlanabilir. Piyasada F, B, R ve C gibi harflerle anılan aileler bulunur; ancak bu işaretlerin bütün üreticilerde aynı geometriyi, klipsi veya performansı temsil ettiği varsayılmaz. Her sistemin gerçek kesit çizimi, panel genişliği, derz biçimi ve taşıyıcı bağlantısı incelenir. Uzun çizgiler mekânın yönünü güçlendirirken küçük aks veya kot hatalarını da görünür hâle getirir. Başlangıç çizgisi, panel modülünün oda genişliğine dağılımı, duvarlardaki kaçıklık, kolon ve ışık cepleri plan üzerinde çözülmeden montaja başlanmaz. Panel boyu üretim, taşıma ve ısıl hareket sınırlarına göre belirlenir; uzun doğrultuda gereken ekler rastlantısal bırakılmaz. Açık derzli sistemlerde plenumun rengi ve tesisat görünürlüğü, kapalı sistemlerde ise havalandırma ve bakım erişimi ayrıca değerlendirilir. Perforasyon ve arka akustik katman eklenebilir, fakat belirli bir ses yutma değeri yalnız aynı panel, perforasyon, dolgu, boşluk ve montajla hazırlanmış doğrulanmış rapordan alınır. Metal, boya ve taşıyıcı için yangın veya nem performansı da tam sistem belgesi olmadan varsayılmaz.

Ürün ailesi ve kapsam

Lineer tavan çeşitleri panelin görünür eni, kenar formu, derz açıklığı, ek profili, perforasyon seçeneği ve taşıyıcı kanalın klips geometrisiyle ayrılır. C tipi kapalı yüzeyler, B tipi dar derzler, R tipi daha yumuşak çizgiler veya F tipi dış/yönlü uygulama çözümleri projede gerçek üretici kesitiyle tanımlanır. Aynı tavanda farklı genişliklerin ritmik karışımı, araya dolgu şeridi eklenmesi, kavis izleyen kısa segmentler ya da renk değişimleri mümkündür; her biri metraj ve sıra kodu gerektirir. Sistem adı yerine kesit, aks ve bağlantı çizimi sözleşme referansıdır.

Başlıca ürün seçenekleri

• Kapalı derzli C profilli lineer tavan: Birbirine yaklaşan veya özel dolgu şeridiyle kapanan paneller daha bütüncül bir yüzey oluşturur. Panel kenarı ve taşıyıcı kilidi sökülme yöntemini belirler. Kapalı görünüş, hava geçişi veya tesisat erişimi gereğini ortadan kaldırmaz; menfez ve bakım zonları ayrıca planlanır.
• Dar derzli B profilli sistem: İnce gölge çizgileriyle belirgin bir doğrultu üretir. Derzin gerçek net açıklığı, alt yüzey genişliği ve klips aksı teklif kesitinde gösterilir. Duvar boyunca kalan son panelin aşırı daralmaması için modül dağılımı merkezleme yerine ana mimari referanslara göre optimize edilir.
• R profilli ritmik tavan: Yuvarlatılmış veya yumuşatılmış alt form ışığın panel üzerinde daha farklı dağılmasını sağlar. Profil yönü, parlaklık ve ek yeri özellikle uzun görüşte önemlidir. Kesit ticari harften türetilmez; gerçek radius, genişlik ve taşıyıcı bağlantısı üretim çizimiyle doğrulanır.
• F profilli veya yarı açık alan çözümü: Özel kenar ve kilit geometrisi, bazı sistemlerde dış veya yarı açık koşullara uyarlanabilir. Bununla birlikte F adı tek başına rüzgâr, su veya korozyon uygunluğu kanıtı değildir. Panel emniyeti, askı, drenaj ve kaplama proje konumu için hesap ve belgeyle doğrulanır.
• Çok genişlikli ve perfore lineer düzen: Farklı panel enleri aynı doğrultuda rastlantılı ya da tekrarlı ritim kurabilir. Perfore elemanlar akustik keçe veya dolgu ile eşleştirilebilir. Üretim sırası, taşıyıcı klips kombinasyonu ve panel kodları açıkça tanımlanır; akustik performans yalnız raporlanan birleşim için beyan edilir.

Doğru ürün nasıl seçilir?

Lineer sistem seçiminde mekânın ana görüş hattı ve panel doğrultusu ilk karardır. Paneller koridoru uzatabilir, cephe akslarını içeri taşıyabilir veya geniş bir salonda dolaşım zonlarını tarif edebilir. Yön seçildikten sonra modül, iki kenardaki kesilmiş parçaları ve kolon çevresindeki dönüşleri dengeler. Panel boyu, ek görünüşü ve şantiye lojistiği birlikte çözülür; tek parça üretilebilen bir profil binaya taşınamıyorsa teknik olarak kullanılabilir sayılmaz. Ek yerleri şaşırtılabilir, ortak bir hatta alınabilir veya özel ek parçasıyla gölge çizgisine dönüştürülebilir. Taşıyıcı kanal aralığı panel kesiti, kalınlığı, açıklığı, yüzey yükü, iç-dış ortam ve üretici sistem verisine göre belirlenir. Armatürler çizgiye paralel olduğunda temiz bir birleşim için özel boşluk veya ara profil gerekebilir; kesişen armatürlerde panel uçları desteklenir. Açık derzler sprinkler ve menfez koordinasyonuna katkı sağlayabilir, fakat işlevsel uygunluk her disiplin tarafından kendi hesabıyla doğrulanır. Nemli veya yarı açık alanda panel malzemesi kadar kesilmiş kenar, klips, askı ve ankrajın korunması önemlidir. Yangın ve akustik hedeflerinde panel harfi ya da metal türü bir sınıf oluşturmaz; yalnız seçilen tam montajı kapsayan doğrulanabilir rapor kabul edilir.

Teknik seçim başlıkları

• Panel kesiti ve gerçek modül: Görünür panel eni, toplam kesit eni, kenar yüksekliği, derz, dolgu şeridi ve merkez aks birbirinden ayrılarak ölçülür. Tasarım modülü panelin nominal adından farklı olabilir. Taşıyıcı klips adımı gerçek kesitle eşleştirilir; farklı sistem harfleri arasında ölçü benzerliği uyumluluk kanıtı değildir.
• Boy, ek ve ısıl hareket: Üretim boyu, nakliye aracı, bina içi taşıma rotası ve montaj alanı tarafından sınırlandırılır. Uzun metal elemanda sıcaklık değişimi ve kaplama prosesi doğrusal hareket ya da eğrilik oluşturabilir. Ek parçası, kontrollü boşluk, sabit ve hareketli noktalar sistem talimatı ile proje koşuluna göre düzenlenir.
• Taşıyıcı kanal ve panel kilidi: Özel rulo form kanal üzerindeki diş veya klips, panel kenarını tanımlı akslarda tutar. Kanal yönü panele diktir; askı, ek ve çevre mesnedi yük yolunu tamamlar. Paneli gereğinden fazla sıkan veya kolayca bırakan klipsler kabul edilmez; gerçek parçalarla sökme-takma provası yapılır.
• Perforasyon, dolgu ve hava boşluğu: Delik geometrisi, perfore edilen panel yüzü, keçe/dolgu kodu, sabitleme ve arka boşluk akustik sistem tarifine girer. Açık derzli tavanda boşluklar da deney düzeneğinin parçası olabilir. Akustik sonuç rapordaki panel oranı ve montaj değişmeden kullanılır; farklı kombinasyon için yeni doğrulama gerekir.
• Yüzey, yangın ve nem belgesi: Ön boyalı, toz boyalı veya anodize yüzey için metal türü, ön işlem, renk ve parlaklık tanımlanır. Kesilmiş kenar ve farklı metal temasları ortam koşuluna göre korunur. Yangın veya neme dayanım değeri, yalnız aynı panel, kaplama, taşıyıcı ve montajı içeren güncel rapor ya da uygun ürün beyanıyla kayda alınır.

Kesim, işleme ve üretim hazırlığı

Lineer sac paneller bobinden dilme, gerekiyorsa perforasyon ve sürekli rulo form verme adımlarıyla üretilebilir; özel veya kısa elemanlar kontrollü bükümle hazırlanabilir. Kesit makaraları panel kenarını ve taşıyıcıya geçen kilidi kararlı biçimde oluşturmalıdır. Boy kesimi, armatür veya ek noktalarına göre planlanır; uçtaki deformasyon ve çapak giderilir. Perfore panelde akustik keçe ya da dolgu, kesimden sonra tanımlı yöntemle sabitlenir. Toz boya uygulanacaksa uzun panelin askı noktası, fırın içindeki hareketi ve renk yönü prototipte görülür; ön boyalı üründe koruyucu filmin büküm sırasında zarar görmemesi sağlanır. Paneller alan, sıra, boy ve renk koduyla paketlenir; uzun parçalar yeterli sayıda destekle taşınır. Sahada çevre kotu ve ilk panel ekseni kurulur, taşıyıcı kanallar panele dik yönde askıya alınır ve klips aksları kontrol edilir. İlk birkaç panel takıldıktan sonra modül dağılımı yeniden ölçülür. Ekler çizimdeki düzende yapılır, armatür ve menfez boşluklarında kesilmiş uçlar desteklenir. Koruyucu film üreticinin önerdiği zamanda, kaplamada iz bırakmadan sökülür. İş bitiminde panel sökme aparatıyla temsilî erişim provası yapılır.

Kalite kontrol ve kabul

Lineer tavan kalitesi, malzeme kabulü ile tüm alanın perspektif kontrolünü birleştirir. Panel kesiti, genişliği, boyu, düzlüğü, burulması, kenar kilidi, perforasyon ve yüzey onaylı örnekle karşılaştırılır. Taşıyıcı kanaldaki klips adımı ve panel oturması gerçek parçayla sınanır. Uzun paketlerde taşıma kaynaklı kalıcı eğrilik veya kenar ezilmesi araştırılır. Askı ve kanallar paneller kapanmadan önce kot, paralellik, aralık, ek ve çevre desteği bakımından kaydedilir. Tamamlanan tavanda çizgilerin ana aksa paralelliği, iki yandaki kesim dengesi, panel alt kotu, derz genişliği, ek boşlukları, uç kapamalar ve yüzey partileri farklı ışıklarda incelenir. Bir panel sökülüp yeniden takıldığında kenar kilidinin, kaplamanın ve komşu panellerin zarar görmediği doğrulanır. Perfore sistemde keçe veya dolgu sarkması ve kesik uçta açıklık kontrol edilir. Yangın, akustik veya nem belgeleri panel kesiti, perforasyon, dolgu, derz, taşıyıcı ve askı düzeniyle birebir karşılaştırılır; benzer adlı profilin raporu teslim edilen sisteme otomatik atanmaz.

Kontrol listesi

• Panel ve kanal kabulü: Panel gerçek kesiti, eni, boyu, doğruluğu, kenar kilidi, yüzey ve perforasyon ölçülür. Taşıyıcı kanal ile ek ve dolgu şeritleri doğru sistem koduyla eşleştirilir. Paket etiketlerindeki sıra ve boy bilgisi tavan planındaki panel listesine göre kontrol edilir.
• Aks, askı ve modül ara kontrolü: İlk eksen, taşıyıcı kanal yönü, askı noktaları, kanal aralığı, kot ve çevre mesnedi paneller yayılmadan denetlenir. İlk modüller takıldığında karşı duvarda kalacak kesim hesapla karşılaştırılır; birikimli tolerans erken aşamada düzeltilir.
• Uzun çizgi ve ek kontrolü: Tavan ana görüş yönünden incelenerek panel paralelliği, derj sürekliliği, alt kot, burulma ve ek çizgileri değerlendirilir. Armatür ile menfez çevresindeki kısa parçaların yeterli mesnet aldığı, uçların sarkmadığı ve renk yönünün tutarlı olduğu doğrulanır.
• Sökme ve belge doğrulaması: Bakım için tanımlı panel uygun aparatla sökülüp yeniden takılır; panelin kalıcı biçim değiştirmediği ve erişim boşluğunun yeterli olduğu görülür. Yangın, akustik veya nem hedefi varsa kurulu panel, arka katman, derz ve taşıyıcı rapor numunesiyle karşılaştırılır.

Kullanım alanları

• Koridor ve ulaşım aksları: Yönlendirme etkisi, uzun görüş çizgisi, tabela ve lineer aydınlatma koordinasyonu gereken terminal, istasyon ve dolaşım hacimleri.
• Ofis ve eğitim yapıları: Cephe, bölme ve servis akslarına paralel kurulan; gerektiğinde perfore ve belgeli akustik katmanla desteklenen lineer yüzeyler.
• Perakende ve konaklama projeleri: Farklı panel genişliği, renk ritmi, ışık yarığı ve marka çizgilerinin kontrollü birleştiği mağaza, lobi ve restoran tavanları.
• Saçak ve yarı açık alanlar: Panel kalkması, rüzgâr, su, korozyon, ankraj ve termal hareketi proje özelinde doğrulanmış lineer metal sistemler.
• Yenileme ve tesisat yoğun hacimler: Uzun panellerin belirli zonlarda sökülerek servis erişimi sağladığı, mevcut duvar kaçıklıklarına göre çevre detayı geliştirilen uygulamalar.

Sipariş, stok ve teslim planı

Lineer metal tavan siparişinde profil harfiyle yetinilmez; gerçek kesit çizimi, görünür genişlik, toplam modül, derz veya dolgu şeridi, kenar yüksekliği, sac/ekstrüzyon tanımı, kalınlık, perforasyon ve yüzey bilgileri yazılır. Panel boy listesi, yön oku, başlangıç aksı, ek düzeni, renk veya genişlik sırası tavan planına bağlanır. Taşıyıcı kanal kodu, klips aksı, askı ve çevre profili, uç kapak, ek parçası, dolgu şeridi, sökme aparatı ve yedek miktarı ayrı tanımlanır. Armatür, menfez, sprinkler ve bakım boşluklarının ölçülü detayları teklif eki olur. Uzun parçaların sevkiyat ve bina içi taşıma sınırı doğrulanır; gerekirse ek stratejisi siparişten önce revize edilir. Mock-up en az bir çevre kesisi, panel eki ve teknik ekipman birleşimi içermelidir. Yangın, akustik veya nem performansı isteniyorsa rapordaki panel kesiti, perforasyon, dolgu, derz ve montajın siparişle eşleşmesi teknik onay koşulu yapılır.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN 13964: Lineer panel, taşıyıcı kanal, askı ve çevre bileşenlerinin proje gerekleri ile doğrulanmış sistem teknik verilerine göre değerlendirilmesi
• EN 13501-1: Yangına tepki sınıfının yalnız aynı panel malzemesi, kaplama, akustik katman ve montaj düzenini kapsayan rapordan aktarılması
• ISO 354 ve ISO 11654: Akustik değerin rapordaki perforasyon, panel/derz oranı, dolgu ve hava boşluğu korunarak kullanılması
• Onaylı profil kesiti, yansıtılmış tavan planı, panel boy ve sıra listesi, taşıyıcı yerleşimi, mock-up ve bakım talimatı
• Proje özelindeki rüzgâr, deprem, ankraj, yangın tesisatı, aydınlatma, korozyon ve iş güvenliği gereklilikleri

Sonuç ve teklif hazırlığı

Lineer metal tavanın başarısı, profil harfinden değil doğru kesit, eksen, boy ve ek stratejisinden gelir. Uzun çizgiler mimari düzeni güçlendirirken toleransları saklamaz; bu nedenle ilk aks ve taşıyıcı kanallar hassas kurulmalı, modül birikimi erken kontrol edilmelidir. Teknik ekipman birleşimleri ile bakım için sökülecek zonlar üretim boy listesine işlenmelidir. Perforasyonlu, yangın hedefli veya nemli ortam çözümlerinde performans yalnız gerçek panel ve taşıyıcı düzenini kapsayan doğrulanmış raporla ifade edilir. Ferotan, kesit numunesini, panel sıralamasını ve montaj kapsamını aynı teklif dosyasında tanımlayarak tasarım çizgisinin sahada sürekliliğini korur.
