Izgara Aksesuar ve Sabitleme

Izgara Aksesuar ve Sabitleme nedir?

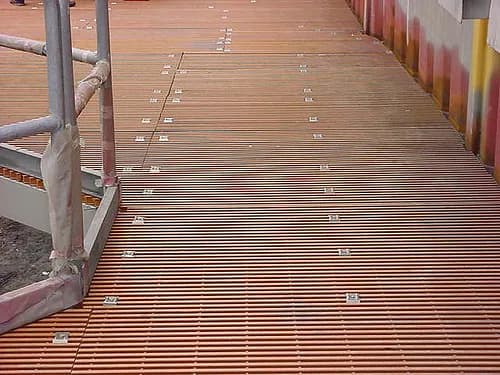

Izgara aksesuar ve sabitlemeleri, panelin destek üzerinde doğru konumda kalmasını, titreşim veya rüzgâr altında kalkmamasını, komşu panellerin seviye düzenini ve bakım sırasında kontrollü biçimde sökülmesini sağlayan sistem bileşenleridir. Klips, cıvata, alt kanca, bağlantı diski, kenar bandı, tekmelik, menteşe ve tutamak küçük görünse de yanlış seçildiğinde güçlü bir panel yerinden oynayabilir, takılma kenarı oluşturabilir veya bakım sırasında çukura düşebilir. Tek bir “standart klips” bütün ızgara tiplerine uymaz. Taşıyıcı çubuk aralığı, çubuk yüksekliği, destek profilinin başlık genişliği ve kalınlığı, alttan erişim, panel malzemesi, kaplama, titreşim, rüzgâr emmesi, trafik ve sökülme sıklığı bağlantı tipini belirler. Sabitleme sayısı da yalnız panel köşelerine göre varsayılmaz; panel boyutu, kesikler, açıklık kenarı, yük yönü ve üretici sistem verileri üzerinden planlanır. Klips panelin yük kapasitesini artıran bir yama değildir; panel ve mesnet önce kendi yükleri için uygun olmalıdır. Korozyon ve farklı metal teması, özellikle paslanmaz klipsin galvanizli çelikte veya metal bağlantının FRP panelde kullanılması sırasında ayrıca değerlendirilir. Bu rehber, bağlantı ayrıntısını doğrulanabilir hale getirir ve belirli klips adedi, tork, dayanım veya sertifikayı proje verisi olmadan garanti etmez.

Ürün ailesi ve kapsam

Aksesuar ailesinde üst semer ve alt kancadan oluşan M tipi takımlar, alt destek delinmeden kullanılan J veya kanca biçimli bağlantılar, komşu panelleri birleştiren C klipsleri, doğrudan destek profiline cıvatalanan plakalar, kaynaklı saplamalar, kendinden kilitlemeli somunlar, paslanmaz bağlantı setleri, FRP için geniş yük dağıtma diskleri, kenar bantları, tekmelikler, menteşeler, emniyet zincirleri, kilitler ve kaldırma anahtarları bulunur. Ticari harf adları üreticiler arasında aynı geometriyi göstermeyebilir. Takım içindeki üst parça, alt parça, cıvata, somun, pul ve izolasyon elemanı birlikte ürün koduyla tanımlanmalıdır. Aksesuarın panel gözüne sığması kadar destek profilini güvenle kavraması ve bakım aracıyla erişilebilir olması gerekir.

Başlıca ürün seçenekleri

• Üst semerli alt kancalı klips: Üstte iki taşıyıcı çubuğa basan bir semer, altta destek başlığını kavrayan kanca ve bunları birleştiren cıvatadan oluşur. Destek delinmeden sökülebilir bağlantı sağlar; kanca boyu, semer genişliği ve cıvata erişimi panel geometrisiyle eşleşmelidir.
• Doğrudan cıvatalı sabitleme plakası: Panel üstünden geçen plaka veya disk, destek profilindeki delik, somun perçin ya da kaynaklı saplamaya bağlanır. Pozitif bağlantı sağlar, ancak destek elemanında delik veya kaynak etkisi tasarım sorumlusu tarafından onaylanmalıdır.
• Paneller arası birleştirme klipsi: Komşu panel kenarlarını aynı seviyede tutmaya ve göreli hareketi azaltmaya yardımcı olur. Ana desteğe sabitlemenin yerine geçmez; iki paneli birbirine bağlamak bütün grubun rüzgârla kalkmasını önlemeyebilir.
• FRP geniş diskli klips seti: Yükü kompozit panelin birden fazla yüzeyine dağıtan üst disk ve uygun alt kancadan oluşur. Aşırı sıkma yerel ezilme veya çatlak yaratabilir; metal malzemesi, panel reçinesi ve kimyasal ortamla uyumlu seçilir.
• Kenar bandı ve tekmelik: Kesilmiş taşıyıcı çubukları tamamlayan bant lama ile platform kenarında küçük cisimlerin düşmesini sınırlayan tekmelik farklı görevlerde çalışır. Yükseklik, kalınlık, ek yerleri, drenaj boşluğu ve destek bağlantısı proje resminde tanımlanır.
• Menteşe, kilit ve kaldırma donanımı: Bakım kapağının kontrollü açılması için menteşe, açık tutma elemanı, emniyet zinciri, kilit ve gömülü tutamak bir takım olarak tasarlanır. Donanım açıkken kaçış yolunu, kapalıyken yürüme yüzeyini tehlikeye atmamalıdır.

Doğru ürün nasıl seçilir?

Sabitleme seçimi panel ve destek kesitinin birlikte ölçülmesiyle başlar. Üst parçanın taşıyıcı çubuklara tam oturması, alt kancanın destek başlığını yeterli mesafede kavraması ve cıvatanın göz içinden erişilebilir olması gerekir. Destek profilinin eğimli yüzeyi, kalın galvaniz birikintisi veya dar başlığı kancanın beklenen konuma gelmesini engelleyebilir. Titreşimli makine çevresinde gevşeme riski, kilitleme somunu, uygun pul, periyodik kontrol ve gerektiğinde pozitif bağlantıyla yönetilir. Rüzgâra açık platform ya da çatı panelinde emme kuvvetleri panel öz ağırlığından büyük olabilir; bağlantı adedi ve çekme kapasitesi proje hesabıyla belirlenir. Tekerlekli trafikte klipsin yürüme yüzeyinde çıkıntı oluşturmaması ve darbe almaması önemlidir. Sık sökülen bakım panellerinde kaybolmayan bağlı donanım, panel kodu ve yeniden takma kontrolü tercih edilir. Yangın veya yüksek sıcaklık alanında plastik kilitleme elemanlarının davranışı, kimyasal ortamda elastomer ve metal uyumu ayrıca doğrulanır. Paslanmaz bağlantı karbon çelikte galvanik etki oluşturabilir; yalıtım pulu kullanımı su tutan aralık yaratmamalıdır. FRP panelde üretici tarafından önerilmeyen dar pul veya yüksek tork kullanılmaz. Kenar bandı ve tekmelik seçimi, kesilen çubuk sayısı, açıklık kenarı, alt kotta personel ve temizlik gereğiyle bağlantılıdır. Nihai detay, panel yerleşimindeki her bağlantı noktasını ve erişim yönünü gösteren montaj resmiyle onaylanır.

Teknik seçim başlıkları

• Klips geometrisi ve kavrama: Üst semer genişliği, alt kanca boyu, dişli eleman çapı ve destek başlığıyla temas yüzeyi ölçülür. Benzer görünümlü klipsin farklı panel adımında tek çubuğa basması veya kancanın başlık kenarına asılı kalması kabul edilmez.
• Bağlantı sayısı ve yerleşimi: Adet; panel alanı, en-boy oranı, rüzgâr, titreşim, trafik, kesikler ve sökülme riskine göre belirlenir. Köşe yakınları, açıklık çevresi ve panel birleşimleri uygulama planında işaretlenir; sahada ulaşılmayan nokta sessizce atlanmaz.
• Cıvata malzemesi ve diş: Cıvata-somun kalite sınıfı, çap, diş boyu, kaplama ve paslanmaz kalite tam takım olarak seçilir. Farklı kalite somun, yetersiz diş kavraması veya kesilmiş cıvata ucu bağlantı davranışını değiştirebilir.
• Sıkma yöntemi ve gevşeme: Amaç paneli desteğe oturtmak ve bağlantıyı tutmaktır; ince lama veya FRP yüzeyi ezmek değildir. Gerekli tork varsa üretici tarafından ürün ve yağlama koşuluyla verilir. Titreşimde periyodik kontrol ya da ikincil kilitleme planlanır.
• Korozyon ve galvanik ayırma: Klips, cıvata, panel ve destek malzemeleri aynı çevrede birlikte değerlendirilir. Kaplama hasarı, yarıkta su tutma ve farklı metal potansiyeli nedeniyle uygun malzeme, kaplama veya ayırıcı seçilir; bakımda ayırıcı parça kaybedilmez.
• Kenar koruması ve aksesuar yükü: Tekmelik, korkuluk dikmesi, menteşe veya kaldırma kolu ızgara lamasına gelişigüzel bağlanmaz. Aksesuarın aldığı yatay ya da darbe yükü bağımsız destek veya çerçeveye aktarılmalı, panel kesiti bu görev için doğrulanmalıdır.

Kesim, işleme ve üretim hazırlığı

Aksesuar üretimi ve hazırlığı onaylı bir bağlantı çizelgesine göre yürütülür. Her panel kodu için klips tipi, adet, konum, cıvata boyu ve malzeme listelenir. Üst plaka ya da semer kesiliyorsa kenarlar yuvarlatılır, göz içinde taşıyıcı çubuğa tam basacak geometri mastarla kontrol edilir. Alt kancalar büküm sonrası çatlak, açı ve kavrama ölçüsü açısından incelenir. Cıvata delikleri ve slotlar çapaktan arındırılır; dişler galvaniz veya boya ile kapanacaksa maskeleme ya da işlem sonrası uygun temizleme yöntemi kaplamacıyla belirlenir. Kenar bandı, kesilmiş lamaların uçlarına kontrollü kaynak sırasıyla bağlanır. Tekmelik ekleri, köşe dönüşleri ve drenaj aralıkları platform resmine göre hazırlanır; tekmelik panelle birlikte sökülecekse ağırlık ve tutma noktaları yeniden değerlendirilir. Menteşe eksenleri fikstürde hizalanır, açık tutma elemanı ve emniyet zincirinin hareket yolu denenir. Paslanmaz parçalar karbon çelik taşlama tozundan ayrılır. FRP klips kitlerinde geniş disklerin keskin kenarı giderilir ve kimyasal uyumlu ayırıcılar takım halinde paketlenir. Sahaya gönderilen setler panel koduna göre poşetlenir; eksik pul veya yanlış cıvata boyunun rastgele stoktan tamamlanmasını önlemek için parça listesi ambalaja eklenir. Kaynaklı saplama kullanılacaksa destek çeliği, kaynak prosedürü ve kaplama onarımı onaylanmadan uygulama yapılmaz.

Kalite kontrol ve kabul

Aksesuar kalite kontrolü, takımın tüm parçalarının doğru ürün kodunda ve doğru malzemede olduğunu doğrular. Boyutsal kontrolde üst parça açıklığı, kanca derinliği, büküm açısı, delik çapı, cıvata boyu, diş bütünlüğü ve pul geometrisi ölçülür. Kaplama yüzeyindeki keskin çıkıntı, diş dolması, çıplak alan veya gevrek tabaka montajdan önce değerlendirilir. Paslanmaz bağlantıda kalite belgesi veya üretici işareti talep edilmişse fiziksel partiyle eşleştirilir; yalnız parlak görünüm kalite kanıtı değildir. Numune montajı gerçek panel ve destek kesiti üzerinde yapılır. Kancanın tam kavradığı, semerin iki taşıyıcıya oturduğu, cıvatanın yeterli diş tuttuğu, sıkma sırasında panelin ezilmediği ve sökme aletine erişildiği gözlenir. Proje bağlantı çekme ya da kayma testi istiyorsa fikstür, yük yönü, sıkma yöntemi, numune sayısı ve kabul kriteri önceden belirlenir. Bir aksesuar testinin farklı destek kalınlığı veya panel geometrisine otomatik aktarılmaması gerekir. Montaj sonrası saha kontrolü, klipsin varlığı kadar doğru yerde ve doğru yönde olmasını inceler. Bakım programında gevşeme, korozyon, kayıp parça, eğilmiş semer ve kaplama hasarı için periyodik tur tanımlanır. Değiştirilen donanımın eşdeğerliği kayıt olmadan varsayılmaz.

Kontrol listesi

• Takım parça ve malzeme kontrolü: Üst semer, alt kanca, cıvata, somun, pul ve ayırıcı adet ile malzeme bakımından paket listesine karşılaştırılır. Üretici işareti veya belge bağı isteniyorsa lot etiketi sevkiyat boyunca korunur.
• Boyut ve kaplama muayenesi: Kanca boyu, büküm açısı, delik, cıvata çapı-boyu, diş ve kaplama yüzeyi uygun ölçü aletleriyle incelenir. Dişi zorlayarak açmak veya kancayı sahada ısıtarak bükmek onaysız düzeltme sayılır.
• Temsilî montaj provası: Klips gerçek panel gözü ve destek başlığı üzerinde takılır; temas, kavrama, alet erişimi, diş tutma ve çıkıntı kontrol edilir. Kare gözlü panelde yanlış yönde takılma olasılığı montaj talimatında gösterilir.
• Saha yerleşim ve sıkılık turu: Her panelde projedeki klips noktaları, komşu panel bağlantıları, açıklık çevresi, kapak menteşesi ve tekmelik ekleri işaretli kontrol planıyla gezilir. Eksik erişim noktaları tasarım ekibine geri bildirilir.
• Periyodik bakım muayenesi: Titreşim, korozyon, gevşeme, kayıp cıvata, deforme semer, çatlamış FRP temas bölgesi ve su tutan ayırıcılar işletme riskine göre belirlenen aralıkta kontrol edilir. Bulgular panel koduyla kaydedilir.

Kullanım alanları

• Sökülebilir platform panelleri: Pompa, vana ve ekipman bakımı için düzenli açılan panellerde kaybolmayan donanım, panel kodu ve tekrar montaj kontrolü sağlayan klips takımları.
• Titreşimli makine çevreleri: Konveyör, kırıcı, elek veya döner ekipman yakınında gevşeme riski, erişim ve periyodik kontrol planına göre seçilen kilitlemeli sabitlemeler.
• Rüzgâra açık çatı ve geçitler: Panel kaldırma kuvveti, kenar bölgesi ve destek geometrisi proje hesabıyla belirlenmiş pozitif bağlantı ve klips yerleşimleri.
• Kimyasal ve kıyı ortamları: Panel, destek ve çevresel elektrolitle uyumlu malzeme ya da kaplamaya sahip; galvanik ayırması ve bakım yöntemi tanımlanmış bağlantı setleri.
• Kanal kapağı ve bakım açıklıkları: Menteşe, kilit, emniyet zinciri, kaldırma kolu, çerçeve bağlantısı ve açık konum bariyeri birlikte çözülmüş erişim donanımları.

Sipariş, stok ve teslim planı

Aksesuar siparişine panel ürün kodu, taşıyıcı ve ara çubuk adımı, çubuk yüksekliği, panel kalınlığı, destek profilinin tipi, başlık eni ve kalınlığı ile kaplama durumu eklenir. Her panel için klips türü, adet, konum ve montaj yönü çizelgede gösterilir. Takımın üst semer, alt kanca, cıvata, somun, pul, kilitleme ve ayırıcı parçaları eksiksiz ürün koduyla yazılır. Cıvata çapı, boyu, kalite sınıfı veya paslanmaz kalite, diş standardı ve kaplama açıkça belirtilir. Rüzgâr, titreşim, tekerlekli trafik, sık sökme, kimyasal ortam ya da yüksek sıcaklık varsa tasarım girdisi olarak paylaşılır. Doğrudan desteğe delik, saplama veya kaynak gerekiyorsa yapısal tasarım ve kaplama onayı siparişten önce alınır. Kenar bandı ile tekmelik için kesit, yükseklik, köşe, ek, kaynak ve yüzey işlemi çizimde tanımlanır. Menteşe ve kapak donanımında açılma yönü, açık tutma, kilit, anahtar, tutamak ve emniyet zinciri ayrı kalemlenir. İstenen malzeme belgesi, kaplama raporu, bağlantı testi, montaj talimatı, yedek set oranı ve bakım listesi teklif teslimlerine eklenir. “Her panele dört klips” gibi genel kabuller, proje hesabı ve üretici önerisiyle doğrulanmadan sözleşme şartı yapılmaz.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN ISO 898-1: Karbon ve alaşımlı çelik cıvataların mekanik özellikleri için uygun ürün kapsamındaysa kalite sınıfı siparişte belirtilir; bağlantı kapasitesi yalnız cıvata sınıfından çıkarılmaz.
• EN ISO 3506 serisi: Paslanmaz bağlantı elemanlarında ilgili parça, kalite ve özellik sınıfı fiziksel işaret veya belgeyle doğrulanır; korozyon uygunluğu ortam için ayrıca değerlendirilir.
• EN 1993-1-8 ve ilgili ulusal ek: Yapısal desteğe yapılan cıvatalı veya kaynaklı bağlantı proje kapsamına giriyorsa bağlantı modeli ve yükleri yetkili mühendis tarafından kontrol edilir.
• EN 1090-2: Taşıyıcı çeliğe kaynaklı saplama, kenar detayı veya bağlantı imalatı bu kapsama giriyorsa yürütme sınıfı, kaynak ve kontrol şartları proje dokümanında tanımlanır.
• EN ISO 1461 ve EN ISO 12944 serisi: Galvanizli veya boyalı aksesuarların kaplama sistemi, dişler, temas yüzeyleri ve saha tamirleri için uygulanabilir hükümler siparişe özel belirlenir.

Sonuç ve teklif hazırlığı

Izgara sabitlemesi, montajın sonunda elde kalan birkaç cıvatayı takma işi değildir. Panelin yük kapasitesi destekle temasına, güvenli kullanım ise panelin yerinde kalmasına bağlıdır. Doğru klips geometrisi, yeterli ve erişilebilir yerleşim, malzeme uyumu, kontrollü sıkma ve periyodik bakım birlikte çalışır. Paneller arası klips ana mesnet bağlantısının, ağır bir cıvata da yetersiz panel kesitinin yerine geçmez. Bağlantı noktaları daha tasarım aşamasında görünür olduğunda saha delme, eksik klips ve bakımda kaybolan parça riski azalır. Ferotan, panel ve destek detayları sağlandığında aksesuar çizelgesini, paketleme düzenini ve montaj kontrol planını hazırlayabilir. Bağlantı kapasitesi, korozyon ömrü ve uygunluk beyanları yalnız gerçek takım geometrisi, proje yükleri, doğrulanmış malzeme ve gerektiğinde temsilî test sonuçları üzerinden kurulmalıdır.
