Genişletilmiş Metal Tavanlar

Genişletilmiş Metal Tavanlar nedir?

Genişletilmiş metal tavan, levhanın düzenli yarıklarla kesilip çekilmesi sonucunda atıksız sayılabilecek sürekli bir ağ geometrisine dönüştürülen metal yüzeyin asma tavan paneli olarak kullanılmasıdır. Kesme ve çekme işlemi baklava, altıgen veya özel gözler; gözleri birbirine bağlayan köprüler ve malzeme kalınlığı boyunca üç boyutlu bir doku oluşturur. Bu ürün, delikli sacdan farklıdır: delikler malzemeden parça çıkarılarak açılmaz, ağ tek parçalı bir örgü hâlinde biçimlenir. Tavan uygulamasında ham mesh çoğunlukla kesilir, doğrultulur, kenarları güvenli ve kararlı hâle getirmek için çerçevelenir, yüzeyi kaplanır ve hook-on, lay-on ya da lay-in türü bir taşıyıcıya bağlanır. Gözün uzun eksen yönü, panelin yerleşimi ve ışığın geliş açısı yüzeyin bir yönden daha kapalı, diğer yönden daha geçirgen algılanmasına yol açabilir. Bu optik davranış küçük numunede tam okunmadığı için gerçek aks ve kotta mock-up önemlidir. Panelin açık alanı tesisatın görünürlüğünü ve hava geçişini etkiler; buna karşın sprinkler, duman kontrolü veya menfez işlevi hakkında tek başına onay sağlamaz. Genişletilmiş metalin çelik ya da alüminyum olması da kurulu sistemin yangın, akustik veya nem performansını kendiliğinden kanıtlamaz. Her değer; mesh, çerçeve, boya, varsa arka akustik katman, taşıyıcı, askı ve boşluk düzenini kapsayan doğrulanmış rapora dayanmalıdır.

Ürün ailesi ve kapsam

Genişletilmiş metal tavan seçenekleri gözün kısa ve uzun adımı, köprü genişliği, başlangıç levhası kalınlığı, açılım sonrası toplam kalınlık, açık alan oranı, düzleştirilmiş ya da kabartılı doku, panel ölçüsü ve kenar çerçevesiyle tanımlanır. Montaj aileleri panelin görünür derzini ve bakım erişimini değiştirir. Aynı göz adını taşıyan iki mesh; köprü, kalınlık, yön ve üretim toleransı farklıysa aynı yüzey etkisini veya panel rijitliğini vermez. Bu nedenle onaylı numune ile sayısal ürün tanımı birlikte sipariş referansı yapılır.

Başlıca ürün seçenekleri

• Hook-on genişletilmiş metal panel: Çerçeveli mesh panel, gizli ana taşıyıcıya kanca biçimli kenar veya özel bağlantıyla asılır. Alttan bakıldığında taşıyıcı daha az görünür ve belirgin bir panel derzi elde edilir. Sökme yönü, emniyet parçası, sıra bağımlılığı ve panelin geçici olarak tutulacağı alan bakım planında gösterilir.
• Lay-on mesh tavan: Panel kenarı açık taşıyıcı veya özel profil üzerine oturur. Basit kaldırma hareketi bakım erişimini kolaylaştırabilir; ancak panel ölçüsü, ağırlığı, üst boşluk ve kalkma riski kontrol edilir. Oturma yüzeyindeki tolerans ve çerçeve düzgünlüğü, komşu panellerin aynı kotta görünmesi için kritiktir.
• Lay-in genişletilmiş metal tavan: Mesh kaset görünür T taşıyıcı içine yerleşir ve ızgara çizgisi yüzey kompozisyonunun parçası olur. T profil genişliği, panel kenar dönüşü ve hücre yönü birlikte seçilir. Kesilmiş çevre panellerinin yeterli mesnet alması ve açıkta kalan mesh uçlarının güvenli biçimde kapatılması gerekir.
• Düzleştirilmiş ve kabartılı mesh: Çekme işleminden sonra valsle düzleştirilen mesh daha sakin bir yüzey ve farklı kalınlık profili sunar; kabartılı mesh ise köprülerin açılı duruşuyla daha güçlü gölge ve yön etkisi üretir. İki form aynı göz ölçüsünde olsa bile açık alan, rijitlik ve boya görünümü bakımından eşdeğer sayılmaz.
• Akustik arka katmanlı mesh panel: Açık ağın arkasında siyah akustik keçe, kapsüllü dolgu veya bağımsız yutucu yüzey kullanılabilir. Bu katman üst tesisatı görsel olarak geri plana alabilir ve raporlanmış bir kurulumda ses yutumuna katkı sağlayabilir. Performans, yalnız mesh ve arka katmanın birlikte deneyden geçtiği sistem raporuyla belirtilir.

Doğru ürün nasıl seçilir?

Mesh seçimi mimari görünüş, üretilebilir panel boyutu ve taşıyıcı davranışı arasında yapılır. Gözün uzun ekseni mekânı yönlendirebilir; aynı paneli doksan derece çevirmek ışık ve görüş geçirgenliğini belirgin biçimde değiştirir. Bu nedenle tavan planında mesh yön oku her panel için tutarlı biçimde gösterilir. Açık alan yüzdesi plenum görünüşü için başlangıç verisidir, fakat köprü açısı, kabartı yüksekliği, tavan kotu ve bakış açısı da değerlendirilir. Büyük gözlü ve ince köprülü bir mesh hafif görünebilir, ancak büyük panelde düzlemsellik ve çerçeve rijitliği hesabı gerekir. Küçük göz ve kalın köprü daha yoğun bir yüzey verirken boya birikimi, temizlik ve ağırlık farklılaşabilir. Çerçeve tasarımı mesh kesim uçlarını güvenli biçimde kapatmalı, paneli gereksiz kaynak izi veya dalgalanma oluşturmadan taşımalıdır. Panel boyutu, servis personelinin tek ya da iki kişiyle sökebilmesi ve şantiye taşıma rotasıyla uyumlu seçilir. Yarı açık ve dış alanlarda rüzgâr emişi, yağmur sürüklenmesi, korozyon, farklı metallerin teması ve emniyet bağlantısı proje özelinde çözülür. Akustik dolgu ya da yangın sınıfı isteniyorsa görünüşü benzer başka bir mesh raporu yeterli değildir; sunulan göz, malzeme, kaplama, arka katman ve taşıyıcı düzeninin rapor numunesiyle eşleşmesi gerekir.

Teknik seçim başlıkları

• Göz adımı ve köprü geometrisi: Uzun adım, kısa adım, köprü genişliği, köprü kalınlığı ve açılım sonrası toplam kalınlık ürün tanımının temelidir. Net açıklık ölçümü ile merkezden merkeze adım birbirine karıştırılmaz. Göz yönü, üretim ve montaj çiziminde okla gösterilir; dönüşümlü yerleştirilen paneller istenmeyen dama görünümü oluşturabilir.
• Açık alan ve optik geçirgenlik: Geometriden hesaplanan açık alan oranı hava ve görüş değerlendirmesine girdi verir, ancak gerçek optik kapanma köprü açısı ve bakış yönüyle değişir. Tesisat görünürlüğü gerçek ölçekte sınanır. Yangın güvenliği veya mekanik performans için açık alan kullanılacaksa hesap yöntemi ve kabul ilgili uzman projede doğrulanır.
• Panel çerçevesi ve düzlemsellik: Mesh kenarı L, U veya özel bükümlü çerçeveye mekanik olarak ya da kontrollü kaynakla bağlanabilir. Çerçeve kesiti panel açıklığı, ağırlık ve sökme hareketine göre seçilir. Kaynak ısısı veya boya fırınındaki gerilmeler dalgalanma oluşturabileceğinden prototip panelde düzlemsellik ve köşe davranışı görülür.
• Taşıyıcı ve emniyet bağlantısı: Hook-on kancası, lay-in/lay-on oturma kenarı, ana profil, askı ve çevre desteği tek sistem olarak tarif edilir. Askı aralığı sistem verisi ve proje etkileriyle belirlenir. Büyük veya yüksek kotlu panellerde bakım sırasında düşmeye karşı emniyet teli ya da ikincil tutucu gerekiyorsa yeri ve sökme sırası çizimde belirtilir.
• Malzeme, kaplama ve rapor kapsamı: Çelik veya alüminyum mesh için alaşım ya da kalite, yüzey hazırlığı, boya türü, renk, parlaklık ve ortam sınıfı yazılır. Kesilmiş köprü uçlarının korunması ve farklı metal bağlantıların galvanik etkisi değerlendirilir. Yangın, akustik ve nem verileri yalnız aynı bileşenlerle hazırlanmış doğrulanabilir sistem raporundan alınır.

Kesim, işleme ve üretim hazırlığı

Üretim, seçilen metal levhanın göz desenine uygun bıçak düzeniyle kesilip kontrollü olarak çekilmesiyle başlar. Süreçte göz adımı ve köprü genişliği kadar çekme yönü ve levhanın malzeme davranışı da izlenir. Gerekli üründe mesh valslenerek düzleştirilir; bu adım toplam kalınlığı ve yüzey karakterini değiştirir. Paneller CNC veya uygun kesim düzeniyle, göz deseninin iki kenarda dengeli kalacağı yerleşime göre kesilir. Kesim planı yalnız fireyi değil, komşu panellerde desen sürekliliğini gözetir. Açık köprü uçları çerçeve içine alınır; çerçeve köşeleri birleştirilir ve mesh bağlantısı görünür yüzeyde iz bırakmayacak sırayla yapılır. Kaynaklı işlemlerden sonra doğrultma gerekebilir. Yüzey hazırlığı ve boya prosesi metal türüne göre uygulanır; hücrelerde aşırı boya köprüsü veya tıkanma oluşmaması kontrol edilir. Paketlemede paneller birbirine geçip çizilmemesi için ara ayırıcılarla ve yön etiketiyle taşınır. Sahada askı ile taşıyıcı kurulup kotlandıktan sonra paneller göz yönü takip edilerek yerleştirilir. Çevre kesileri atölye kalitesinde hazırlanır, kesilmiş mesh serbest bırakılmaz. Son montaj sırasında panel salınımı, kanca oturması, emniyet teli ve sökme boşluğu denetlenir.

Kalite kontrol ve kabul

Kalite kontrolünün ilk referansı onaylı fiziksel mesh numunesi ve ürün kodudur. Göz uzun/kısa adımı, köprü genişliği, malzeme kalınlığı, açılım yüksekliği, düzleştirme durumu ve yön sipariş tanımıyla karşılaştırılır. Çerçeveli panelde dış ölçü, köşegen, kenar düzlüğü, çerçeve köşesi, mesh merkezlenmesi, kaynak izi ve panel düzlemselliği incelenir. Boya yüzeyinde hücre tıkanması, akıntı, çıplak kesim, renk ve parlaklık farkı aranır. Taşıyıcı ve panel kancası gerçek karşı parçayla prova edilir; yalnız çizim ölçüsüyle uyum kabul edilmez. Montajda göz yönünün bütün alanda aynı olduğu, panel derzlerinin düz ilerlediği, çerçevelerin aynı kotta durduğu ve üst tesisatın istenen ölçüde geri planda kaldığı ana bakış yönlerinden kontrol edilir. Temsilî panel sökülüp yeniden takılarak kancanın ve boyanın zarar görmediği görülür. Akustik, yangın ve neme ilişkin belgelerde rapor numunesinin mesh kodu, arka katmanı, taşıyıcısı ve montaj düzeni teslim edilen sistemle eşleştirilir; yalnız malzemenin genel bir sertifikası tüm tavan performansı olarak kaydedilmez.

Kontrol listesi

• Mesh ürün kimliği kontrolü: Teslim etiketindeki göz kodu, uzun ve kısa adım, köprü, kalınlık, malzeme, düzleştirme ve yüzey bilgisi onaylı numuneyle karşılaştırılır. Göz yönü işaretlenir; aynı alanda kullanılacak partiler renk ve geometri farkı açısından birlikte gözlemlenir.
• Çerçeve ve bağlantı muayenesi: Panel dış ölçüsü, köşegen, düzlemsellik, köşe birleşimi, mesh-çerçeve bağlantısı ve açık uç güvenliği incelenir. Hook-on kancası ya da oturma kenarı gerçek taşıyıcı üzerinde denenir; gevşek, sıkışan veya paneli farklı kota getiren parçalar ayrılır.
• Askı ve panel montaj kontrolü: Askı aksları, ana profil ekleri, çevre desteği ve kot panellerden önce kaydedilir. Montajdan sonra yön okları, derz genişliği, panel salınımı, emniyet bağlantısı ve kesilmiş çevre panellerinin mesnedi kontrol edilir.
• Görsel ve bakım kabulü: Belirlenen ışıkta gözlerin sürekliliği, istenmeyen moire etkisi, plenum görünürlüğü, boya farkı ve dalgalanma değerlendirilir. Bakım için seçilen panel sökülür, erişim ve yeniden takma süresi gözlenir; panelin çevreye veya komşu yüzeye zarar vermediği doğrulanır.

Kullanım alanları

• Ulaşım yapıları ve geniş terminaller: Uzun görüş hatlarında mesh yönünün mimari aksı güçlendirdiği, üst tesisata erişim ve panel emniyetinin birlikte çözüldüğü tavanlar.
• Perakende ve yeme içme alanları: Aydınlatma rayları, marka renkleri ve açık plenum estetiğiyle birlikte çerçeveli mesh kasetlerin kullanıldığı ticari hacimler.
• Ofis, lobi ve ortak alanlar: Tavan adaları, akustik arka katman ve görünür tesisat kontrolüyle tasarlanan, gerektiğinde panel bazında sökülebilen yüzeyler.
• Yarı açık giriş ve saçak altları: Rüzgâr, korozyon, su sürüklenmesi, ankraj ve ikincil emniyetin proje hesabı ve uygun sistem belgesiyle doğrulandığı uygulamalar.

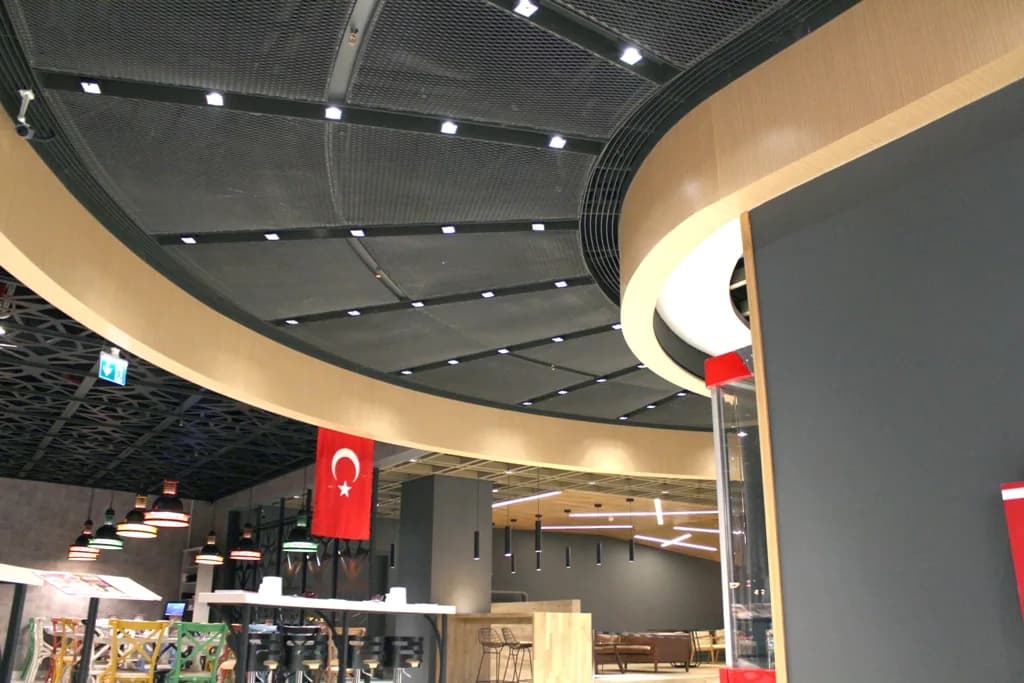

• Sahne, sergi ve teknik hacimler: Işık ekipmanına erişimi korurken farklı açılarda değişen geçirgenlik ve gölge etkisi üreten yönlü genişletilmiş metal tavanlar.

Sipariş, stok ve teslim planı

Genişletilmiş metal tavan siparişi; malzeme türü, başlangıç kalınlığı, uzun ve kısa göz adımı, köprü genişliği, açılım sonrası toplam kalınlık, düzleştirilmiş veya kabartılı form, göz yönü ve açık alan tanımıyla hazırlanır. Panel dış ölçüsü, çerçeve kesiti, çerçeve rengi, derz, hook-on/lay-on/lay-in bağlantı ayrıntısı, ana taşıyıcı, askı ve çevre profili çizimle gösterilir. Akustik keçe ya da dolgu varsa ürün kodu, rengi, kenar kapaması ve sabitleme biçimi ayrı kalemdir. Plan üzerinde yön okları, kesilmiş panel bölgeleri, armatür ve menfez boşlukları ile bakım için sökülecek modüller işaretlenir. Mock-up boyutu, kabul bakış yönü, boya numunesi ve düzlemsellik beklentisi seri üretimden önce karara bağlanır. Dış veya yarı açık alanlarda rüzgâr etkisi, emniyet teli ve korozyon sistemi proje verileriyle teklif kapsamına alınır. Yangın, akustik veya neme dayanım hedefleri yalnız aynı mesh, arka katman ve taşıyıcı kurulumunu kapsayan doğrulanmış raporla sipariş belgesine yazılır.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN 13964: Genişletilmiş metal panel, çerçeve, taşıyıcı ve askı sisteminin proje gereklilikleriyle ve sunulan teknik belgelerle eşleştirilmesi
• EN 13501-1: Yangına tepki sınıfının yalnız raporda tanımlı mesh, boya, arka katman ve kurulum için kullanılması
• ISO 354 ve ISO 11654: Ses yutma performansı isteniyorsa mesh açıklığı, panel alanı, dolgu ve hava boşluğu aynı olan doğrulanmış deney raporunun esas alınması
• Onaylı mesh numunesi, panel imalat çizimi, göz yönü planı, taşıyıcı hesabı, montaj ve bakım talimatı
• Proje konumuna göre belirlenen korozyon, rüzgâr, ankraj, deprem, yangın tesisatı ve iş güvenliği gereklilikleri

Sonuç ve teklif hazırlığı

Genişletilmiş metal tavanın karakterini göz ölçüsünden çok göz, köprü, yön, kabartı, çerçeve ve ışığın birlikteliği belirler. Doğru yönlendirilmiş paneller yüzey boyunca sürekli bir doku kurarken iyi tasarlanmış çerçeve, keskin uçları kapatır ve sökülebilirliği korur. Panel boyutu ve taşıyıcı seçimi bakım hareketi ile saha lojistiğine göre doğrulandığında dalgalanma ve hasar riski azalır. Akustik, yangın ve nem performansı yalnız gerçek kurulumla eşleşen sistem raporuna bağlanır. Ferotan teklifinde mesh kodu, panelleme, yüzey, taşıyıcı ve numune süreci ayrı ayrı tanımlanarak görsel kararın üretilebilir bir teknik pakete dönüşmesi sağlanır.
