Baffle ve Vektörel Tavanlar

Baffle ve Vektörel Tavanlar nedir?

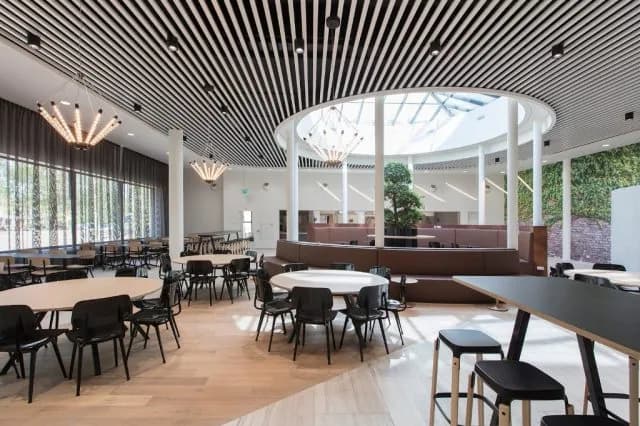

Baffle ve vektörel tavanlar, yatay bir panel yüzeyi yerine belirli akslarda asılan düşey veya düşeye yakın metal elemanlarla mekânda ritim, yön ve derinlik oluşturan açık tavan sistemleridir. Baffle elemanı çoğunlukla sacdan U biçiminde bükülmüş, ekstrüzyonla kapalı kesit hâlinde üretilmiş ya da akustik çekirdeği kaplayan lineer bir gövde olabilir. Vektörel sistemler ise daha ince görünen, yüksek ve sık kanatlarla perspektifi kuvvetlendiren özel bir alt gruptur. Eleman yüksekliği ve aks aralığı, tavanın doluluk hissini birlikte belirler; aynı aks aralığında daha yüksek kanat eğik bakışta plenumu daha fazla perdeleyebilir. Ancak ışık, menfez, sprinkler ve diğer teknik bileşenler açık aralıklarda kalmaya devam eder ve bağımsız olarak koordine edilir. Uzun elemanların ek yerleri, uç kapakları, taşıyıcı kanalın konumu ve tavan çevresinde nasıl bittiği yüzey kalitesinin temelidir. Sac baffle ile ekstrüzyon baffle aynı dış ölçüde görünse dahi et kalınlığı, düzlüğü, bağlantısı ve açıklık sınırları farklı olabilir. Metal gövde, kurulmuş sistemin yangın, akustik veya neme dayanım sınıfını tek başına göstermez. Akustik katkı; perforasyon, keçe, dolgu, eleman yüzey alanı, aks ve arka boşlukla; yangın ve nem davranışı da tüm bileşenlerle birlikte değerlendirilir. Sayısal performans yalnız teklif edilen düzeni kapsayan doğrulanmış raporla beyan edilir.

Ürün ailesi ve kapsam

Bu kategori U bükümlü sac baffle, alüminyum ekstrüzyon baffle, dar ve yüksek vektörel kanat, perfore-akustik baffle ve farklı yüksekliklerde serbest ritim oluşturan özel dizileri kapsar. Kesit genişliği ve yüksekliği, eleman boyu, aks, alt kot, ek detayı, uç kapak, taşıyıcı kanal ve klips her sistemin ürün kimliğidir. Tek veya çok renkli düzenler, kademeli alt kotlar ve kavis izleyen kısa segmentler proje bazında üretilebilirlik incelemesi gerektirir. Ticari model adı tek başına bağlantı uyumluluğu sağlamaz.

Başlıca ürün seçenekleri

• U bükümlü sac baffle: Metal şeridin U kesit hâlinde bükülmesiyle oluşur; açık üst kenar özel klipsle taşıyıcı kanala bağlanabilir. Kesit genişliği, yükseklik, sac kalınlığı ve kenar dönüşü uzun boydaki düzgünlüğü etkiler. Uç kapak, ek manşonu ve kesilmiş yüzeyin korunması görünür detay olarak çözülür.
• Ekstrüzyon alüminyum baffle: Sabit bir kesitin ekstrüzyonla üretilmesi karmaşık klips yuvalarına ve temiz yüzeylere izin verebilir. Profil alaşımı, temperi, et dağılımı, boy toleransı ve kaplama yöntemi teknik föyden doğrulanır. Uzun profillerde ısıl hareket, ek boşluğu ve askı aralığı proje koşullarına göre belirlenir.
• Vektörel kanat tavan: Dar tabanlı ve yüksek düşey kanatlar, özellikle uzun koridor ve büyük hacimlerde güçlü bir çizgisel perspektif kurar. Sık akslar taşıyıcı kanal toleransını görünür hâle getirir. Kanatların dönmesi, alt kot farkı ve uç hizası kabulde ayrı ayrı kontrol edilir.
• Perfore akustik baffle: Sac gövdede kontrollü perforasyon, arkasında akustik keçe veya kapsüllü dolgu bulunabilir. Elemanın dört yüzünün hangilerinin perfore olduğu, dolgu yoğunluğu ve sabitlemesi hem görünüş hem deney kapsamı için önemlidir. Akustik değer yalnız aynı eleman ve aks düzeninin doğrulanmış raporuyla belirtilir.
• Değişken yükseklik ve renk dizisi: Farklı boy veya alt kotlardaki baffle elemanları dalga, zon veya yönlendirme etkisi oluşturabilir. Her elemanın kodu, askı kanalı ve montaj sırası sayısal modelden üretim listesine aktarılır. Renk geçişi paketleme ve saha yerleşiminde karışıklığı önleyen açık etiketleme gerektirir.

Doğru ürün nasıl seçilir?

Baffle seçimi, eleman kesiti ile aksın oluşturduğu görüş perdesi üzerinden yapılır. Mekânın kısa ve uzun yönlerinden bakışlar ayrı incelenir; bir yönde yoğun görünen tavan diğer yönde oldukça açık olabilir. Alt kot, eleman yüksekliği ve plenum rengi birlikte değerlendirilmeden yalnız katalog aksı seçilmez. Uzun elemanın üretilebilir ve taşınabilir boyu; asansör, kapı, koridor dönüşü ve şantiye depolamasıyla karşılaştırılır. Ek gerekiyorsa ekin şaşırtılması veya belirli bir mimari hatta toplanması kararlaştırılır. Armatürler baffle aralarına yerleştirildiğinde ışık demeti kanatlarca kesilebilir; optik açı ve montaj yüksekliği aydınlatma hesabında modellenir. Menfez, sprinkler ve dedektörler için açık koridorlar bırakılır, ancak işlevsel uygunluk ilgili disiplinlerce doğrulanır. Spor alanı ya da ulaşım yapısı gibi titreşim ve darbe ihtimali olan yerlerde eleman kalkması, klips kilidi ve ikincil emniyet değerlendirilir. Dış veya yarı açık alanda rüzgâr, termal hareket ve korozyon çözülür. Akustik hedef varsa baffle sayısı, yüzey alanı, perforasyon, dolgu ve askı yüksekliği rapordaki düzenle eşleştirilir; yangın ya da nem beyanında da yalnız aynı gövde, kaplama ve bağlantıyı kapsayan doğrulanmış sistem belgesi kullanılır.

Teknik seçim başlıkları

• Kesit, yükseklik ve aks: Baffle taban genişliği, toplam yüksekliği, et kalınlığı ve merkez aksı birlikte tanımlanır. Net boşluk, aks eksi görünür genişlik olarak ayrıca kontrol edilir. Farklı yüksekliklerin aynı taşıyıcıda kullanılması klips ve alt kot düzenini etkiler; ürün çizimi sistem detayına bağlanır.
• Eleman boyu, ek ve uç: Ticari profil boyu proje açıklığıyla aynı olmayabilir. Ek manşonu, gölge derzi veya kontrollü boşluk uzun doğrultuda süreklilik sağlar. Uç kapak rengi ve oturması, açık uçtan iç yüzeyin görünmesini engeller. Isıl hareket gereken yerde ek sıkıca kilitlenerek hareket engellenmez.
• Taşıyıcı kanal ve klips: Özel kanal üzerindeki fabrika aralıklı ya da ayarlanabilir klipsler baffle aksını kurar. Kanal ekleri, askı noktaları ve çevre mesnetleri eleman ağırlığı ile proje etkilerine göre seçilir. Klips başka bir kesitle yalnız fiziksel olarak takıldığı için uyumlu sayılmaz; kilit ve yük davranışı sistem sağlayıcısı tarafından doğrulanır.
• Perforasyon ve akustik katman: Delik çapı, dizilimi, açık alan, perforasyon yapılan yüzler, keçe ve dolgu tipi teknik tarifte yer alır. Kesilmiş uçta dolgunun açığa çıkmaması ve sarkmaması gerekir. Ses yutma değeri, aynı baffle ölçüsü, adet yoğunluğu, boşluk ve montajı içeren doğrulanmış rapora dayanır.
• Yüzey ve çevresel uygunluk: Toz boya, bobin boya veya anodize yüzey için renk, parlaklık, ön işlem ve kullanım ortamı tanımlanır. Uzun elemanlarda parti ve askı yönü renk algısını değiştirebilir. Yangın, nem ve korozyon özellikleri metal adına göre değil, teslim edilen kaplama ve tüm sistem bileşenlerinin geçerli belgelerine göre kabul edilir.

Kesim, işleme ve üretim hazırlığı

Sac baffle üretiminde bobin veya levha istenen genişlikte hazırlanır, gerekiyorsa perfore edilir, kenarlar kıvrılır ve uzun U kesit kontrollü büküm ya da rulo form hattında oluşturulur. Boy kesimi, askı klipsi yuvası, ek ve uç kapakları ürün çizimine göre hazırlanır. Akustik dolgu kullanılacaksa keçe ve dolgu, görünür kenardan taşmayacak ve eleman içinde kaymayacak biçimde yerleştirilir. Ekstrüzyon profillerde doğru kesit kodu, boy, delik veya kanal işlemleri ve yüzey partisi kontrol edilir. Toz boya prosesinde uzun ince elemanların askı izi, fırın sıcaklığında şekil değiştirmesi ve renk yönü için numune üretim yapılabilir. Parçalar boy, renk, sıra ve alan koduyla etiketlenir; uzun paketlerde sehim ve ezilmeyi önleyen destekler kullanılır. Şantiyede ana akslara göre taşıyıcı kanallar kurulur, askı kotları ayarlanır ve klips aralıkları mastarla doğrulanır. Baffle elemanları işaretli sıra ile kilitlenir, ekler aynı görüş hattında kontrol edilir ve uç kapaklar tamamlanır. Kesme gereken yerde çapaksız ekipman kullanılır, kesilen yüzey proje kaplama talimatına göre korunur. Aydınlatma ve menfez montajı baffle yüzeyini yüklemeden bağımsız desteklere yapılır.

Kalite kontrol ve kabul

Baffle tavan kontrolünde tekrarlı çizgilerin küçük sapmaları büyüterek görünür kıldığı kabul edilir. Gelen elemanlarda kesit genişliği ve yüksekliği, boy, doğrusal düzgünlük, burulma, perforasyon, yüzey, uç kapak ve klips uyumu incelenir. Uzun profil düz bir referans üzerinde ölçülür; paket baskısından oluşan kalıcı deformasyonlar ayrılır. Taşıyıcı kanallarda klips aksı, ek kilidi ve askı delikleri kontrol edilir. Montaj sırasında kanal paralelliği, askı düşeyliği ve alt kot paneller ilerledikçe lazerle izlenir. Tamamlanan alanda elemanların alt çizgisi, aks sürekliliği, ek boşlukları, uçların aynı hatta bitmesi, renk partisi ve dönmüş profiller ana görüş yönlerinden değerlendirilir. Seçilen baffle sökülüp yeniden takılarak klipsin işlevi ve bakım erişimi sınanır. Akustik dolgulu üründe dolgunun kesintisizliği, sarkma ve açık uç kontrol edilir. Yangın, akustik ve nem belgeleri ürün kodu, kesit, perforasyon, dolgu, kaplama, aks ve montajla eşleştirilir; farklı aksla hazırlanmış raporun sonucu hesap yapılmadan veya rapor kapsamı doğrulanmadan aktarılmaz.

Kontrol listesi

• Profil ve aksesuar kabulü: Baffle kesiti, yükseklik, genişlik, boy, perforasyon, renk ve kaplama onaylı numune ile karşılaştırılır. Uç kapak, ek manşonu, taşıyıcı kanal ve klips gerçek parçalarla prova edilir. Burulmuş profiller veya gevşek klipsler sahaya dağıtılmadan ayrılır.
• Kanal aksı ve askı kontrolü: Ana kanalların yönü, aralığı, ekleri, askı noktaları, kotu ve duvar mesafesi çizime göre ölçülür. Klips merkezleri mastarla kontrol edilir; farklı yükseklik ya da renk zonları için doğru kanal ve sıra kodunun kullanıldığı doğrulanır.
• Alt çizgi ve perspektif incelemesi: Tavan kısa ve uzun bakış yönlerinden gözlenir. Baffle alt kotları, paralellik, dönme, ek hizası, uç kapaklar ve renk sürekliliği değerlendirilir. Aydınlatma açıldığında kanatların istenmeyen keskin gölge veya parlama oluşturup oluşturmadığı proje ekibiyle kontrol edilir.
• Erişim, emniyet ve belge doğrulaması: Temsilî elemanın sökülme yöntemi denenir, ikincil emniyet ve bakım rotası kontrol edilir. Yangın, akustik veya nem hedefi varsa rapordaki baffle kesiti, dolgu, aks, taşıyıcı ve boşluk gerçek montaj kayıtlarıyla karşılaştırılır; sapmalar teknik onaya gönderilir.

Kullanım alanları

• Havalimanı ve istasyon koridorları: Uzun dolaşım yönünü güçlendiren, tabela, ışık, kamera ve tesisat erişimiyle koordineli düşey metal ritimler.
• Ofis ve eğitim yapıları: Çalışma veya dolaşım zonlarını renk ve aksla ayıran, raporlanmış düzende akustik katkı sağlayabilen baffle adaları.
• Alışveriş ve konaklama alanları: Mağaza cephesi, resepsiyon, restoran ve ortak alanlarda marka rengi ile farklı yüksekliklerin kullanıldığı lineer kompozisyonlar.
• Spor, sergi ve çok amaçlı salonlar: Yüksek hacim, ışık ekipmanı, bakım erişimi ve olası darbe/titreşim etkileri için emniyet detayları doğrulanan sistemler.
• Yarı açık giriş ve saçaklar: Rüzgâr emişi, termal hareket, korozyon ve su etkisinin proje hesabı ile uygun ürün belgeleri üzerinden çözüldüğü baffle tavanlar.

Sipariş, stok ve teslim planı

Baffle veya vektörel tavan teklifinde kesit çizimi temel belgedir. Görünür genişlik, yükseklik, et kalınlığı, eleman boyu, aks, alt kot, malzeme, perforasyon yapılan yüzler, akustik keçe/dolgu, renk ve parlaklık açıkça yazılır. Plan ve kesitlerde baffle yönü, başlangıç aksı, farklı yükseklik veya renk zonları, ek yerleri, uç bitişleri, taşıyıcı kanal yönü ve askı kotu gösterilir. Armatür, menfez, sprinkler, tabela ve bakım boşlukları disiplin koordinasyon modeliyle birlikte paylaşılır. Özel uç kapak, ek manşonu, emniyet teli, kesim payı ve yedek eleman ayrı miktarlanır. Taşıma rotası uzun profil boyunu sınırlıyorsa parça boyu seri üretimden önce revize edilir. Mock-up; en az bir ek, uç kapak, ışık ve teknik ekipman birleşimini içermelidir. Yangın, akustik veya nem performansı talebinde rapordaki kesit, aks, dolgu ve montajın sipariş sistemiyle aynı olduğu belge kontrol listesinde doğrulanır; benzer ürün beyanı kabul edilmez.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN 13964: Baffle elemanı, klips, taşıyıcı kanal ve askı düzeninin proje gereklilikleri ile sistem teknik belgeleri üzerinden değerlendirilmesi
• EN 13501-1: Yangına tepki sınıfının aynı metal, boya, akustik katman ve montajı kapsayan doğrulanmış rapora bağlanması
• ISO 354 ve ISO 11654: Akustik sonucun yalnız rapordaki baffle kesiti, eleman sayısı, aks, askı yüksekliği ve arka boşluk için kullanılması
• Onaylı baffle kesit numunesi, yansıtılmış tavan planı, kanal/klips yerleşimi, üretim sıralama listesi ve bakım talimatı
• Proje özelindeki rüzgâr, deprem, ankraj, sprinkler, aydınlatma, elektrik güvenliği ve çalışma yüksekliği gereklilikleri

Sonuç ve teklif hazırlığı

Baffle ve vektörel tavanlarda tasarımın etkisi, tek elemanın biçiminden çok yüzlerce elemanın aynı aks, alt kot ve yönü korumasıyla ortaya çıkar. Kesit, klips ve taşıyıcı kanalın sistem olarak seçilmesi; ek ve uç detaylarının önceden çözülmesi uzun görüş hatlarında temiz bir sonuç sağlar. Aydınlatma ve tesisat yerleşimi düşey kanatların gerçek geometrisiyle modellenmeli, bakım hareketi mock-up üzerinde sınanmalıdır. Akustik, yangın ve nem değerleri yalnız uygulanacak kesit, dolgu, aks ve taşıyıcıyı içeren doğrulanmış raporlara dayanır. Ferotan üretim paketinde sıra kodları, yüzey partileri ve montaj referansları netleştirilerek karmaşık ritimler sahada yönetilebilir hâle getirilir.
