Asma Tavan Taşıyıcı Sistemleri

Asma Tavan Taşıyıcı Sistemleri nedir?

Asma tavan taşıyıcı sistemi, görünen panelin arkasında kalan ikincil bir aksesuar grubu değil; tavan yüzeyinin kotunu, modülünü, düzlüğünü ve güvenliğini belirleyen bütünleşik bir alt yapıdır. Ana taşıyıcılar, ara taşıyıcılar, askı telleri veya tijler, bağlantı parçaları, çevre profilleri, ankrajlar ve gerektiğinde bağımsız destek çerçeveleri birlikte çalışır. T15 ve T24 gibi adlar çoğunlukla görünür başlık genişliğini ifade eder; fakat iki ürünün malzeme kalınlığı, kesit yüksekliği, kilit geometrisi, korozyon koruması ve izin verilen açıklığı aynı olmak zorunda değildir. Panel, armatür, menfez, sprinkler, sensör ve bakım kapağı yerleşimi taşıyıcı akslarıyla koordine edilmeden yalnız mimari tavana göre sipariş verilmemelidir. Sistem kapasitesi, yangın davranışı, deprem performansı veya nem dayanımı ancak aynı bileşen grubunu ve montaj ayrıntısını kapsayan doğrulanmış üretici belgeleriyle beyan edilebilir. Bu sayfa, belirli bir marka ya da kapasite sözü vermeden taşıyıcı sistem seçiminin hangi teknik girdilerle hazırlanacağını açıklar.

Ürün ailesi ve kapsam

Taşıyıcı ailesi görünür T profiller, gizli taşıyıcılar, bandraster veya geniş modüllü profiller, C/U kanallar, yaylı klipsler, askı takımları ve çevre bitişlerinden oluşabilir. Seçim yalnız panel ebadına göre yapılmaz. Tavan altı servis yoğunluğu, askı noktalarının konumu, tavan düşümü, açılır panel oranı, sismik boşluklar, nem ve temizlik koşulları sistemin gerçek bileşimini belirler. Teklif listesinde profil adıyla birlikte kesit, kaplama, modül, askı aralığı, bağlantı tipi ve doğrulanan performans dokümanı yazılmalıdır.

Başlıca ürün seçenekleri

• T15 görünür taşıyıcı: Yaklaşık 15 mm başlıkla daha ince derz görünümü sağlayan modüler taşıyıcı ailesidir. Dar başlık estetik avantaj sunabilir; ancak panel kenarının oturma payı, armatür uyumu, kesit rijitliği ve kilit mekanizması üretici sistemine göre doğrulanır. T24 aksesuarının T15 profile uyduğu varsayılmaz.
• T24 görünür taşıyıcı: Daha geniş görünen başlık üzerinde lay-in veya lay-on panel taşıyan yaygın sistemdir. Ana ve ara taşıyıcı kilitleri, çevre profili ve panel kenarı aynı modül ailesinden seçilir. Başlık genişliği tek başına yük kapasitesi veya yangın dayanımı anlamına gelmez.
• Gizli taşıyıcı ve clip-in profil: Metal kaset veya lineer panelin alttan kilitlendiği, taşıyıcının bitmiş yüzeyde görünmediği çözümdür. Sökme yönü, panel kilit kuvveti, çevre kesiti ve servis erişimi numune montajla değerlendirilir; farklı üreticilerin benzer profilleri otomatik olarak birbirinin yerine geçmez.
• C kanal ve ana askı profili: Baffle, lineer, özel modül veya ikincil taşıyıcıların bağlandığı daha yüksek rijitlikli hat elemanıdır. Askı aralığı, ek yeri ve konsol sınırı gerçek kesit ve yük dağılımına göre belirlenir. Kanala rastgele delik açılması veya kesit çıkarılması kontrolsüz kapasite kaybı oluşturabilir.
• Çevre profili ve gölge derzi: Duvar birleşimini, kenar panelinin oturmasını ve mimari bitişi düzenler. Çevre profili ana taşıyıcının bütün görevlerini üstlenmez; kayar veya sismik detay gerekiyorsa sabitleme yönleri ayrıca tanımlanır. Eğri duvar, cam bölme ve hareket derzi için proje detayı gerekir.

Doğru ürün nasıl seçilir?

Seçim süreci, bitmiş tavan planının servis koordinasyonuyla üst üste getirilmesiyle başlar. Tavan kotu, modül, panel tipi ve ağırlığı; armatür, menfez, hoparlör, sprinkler ve bakım kapaklarının ölçüsü; ana yapıdaki uygun askı noktaları ve erişim engelleri aynı koordinasyon modelinde görülmelidir. Askı aralığı yalnız alışılmış saha uygulamasından alınmamalı, gerçek taşıyıcı kesiti ve üretici sistem tablosu üzerinden doğrulanmalıdır. Büyük ekipmanların ağırlığı doğrudan ana yapıya bağımsız askılarla aktarılabilir; küçük bir ekipmanın bile tavan ızgarasına taşınması için sistem belgesi ve proje onayı gerekir. Deprem tasarımında çevre boşluğu, sıkı ve serbest kenarlar, çaprazlama, düşey dikme, bağlantı emniyeti ve servis elemanlarının göreli hareketi ilgili proje kriterleriyle çözülür. Havuz, mutfak, dış saçak veya yıkamalı alanlarda panel kadar taşıyıcı, askı, cıvata ve ankrajın korozyon uygunluğu değerlendirilir.

Teknik seçim başlıkları

• Aks ve modül doğruluğu: Ana ve ara taşıyıcı aksları panelin gerçek kenar geometrisiyle uyumlu olmalıdır. Nominal 600 x 600 tanımı, panel dış ölçüsünün tam 600 mm olduğunu göstermez. İlk aks, çevre kesimi, derz doğrusu ve servis açıklıkları uygulama çiziminde ölçülendirilir.
• Askı aralığı ve tavan düşümü: Askı noktaları kesit kapasitesi, panel yükü, servis etkileri ve ek yerlerine göre düzenlenir. Uzun askılarda yanal kararlılık ve deprem gereği ayrıca incelenir. Tij veya telin çapı, bağlantısı ve düşeyliği yalnız saha alışkanlığıyla seçilmez.
• Ankraj ve ana yapı bağlantısı: Askı elemanı yapısal döşeme, çelik kiriş veya onaylı alt konstrüksiyona bağlanır. Mekanik ya da kimyasal ankrajın taban malzemesi, kenar mesafesi, montaj derinliği ve yükü proje dokümanıyla eşleştirilir; tesisat askısına veya uygunluğu bilinmeyen parçaya bağlanmaz.
• Ek ve kilit geometrisi: Taşıyıcı ekleri üretici tarafından tanımlanan yönde ve bölgede yapılır. Ana taşıyıcı eklerinin aynı hat üzerinde yığılması, eksik kilit veya sonradan bükülmüş tırnaklar düzlüğü ve sürekliliği bozabilir. Bağlantı tam oturma ve çekme kontrolüyle doğrulanır.
• Korozyon ve yoğuşma: Galvanizli sac, boya veya paslanmaz bileşen seçimi ortamın nem, kimyasal buhar, tuz ve temizlik koşullarına göre yapılır. Kesilmiş uçlar, delikler, farklı metal temasları ve tavan üstündeki yoğuşma riski değerlendirilir; yalnız görünen başlığın kaplaması yeterli kabul edilmez.
• Servis yükleri ve bağımsız destek: Aydınlatma, HVAC ve yangın tesisatı elemanları, kendi proje yükleri ve bakım hareketleriyle birlikte incelenir. Bağımsız askı gereken ekipmanların yükü taşıyıcı sisteme aktarılmaz. Panel içinde kesilen açıklıklar çerçevelenir ve kesilen kısa taşıyıcılar uygun bağlantıyla yeniden desteklenir.

Kesim, işleme ve üretim hazırlığı

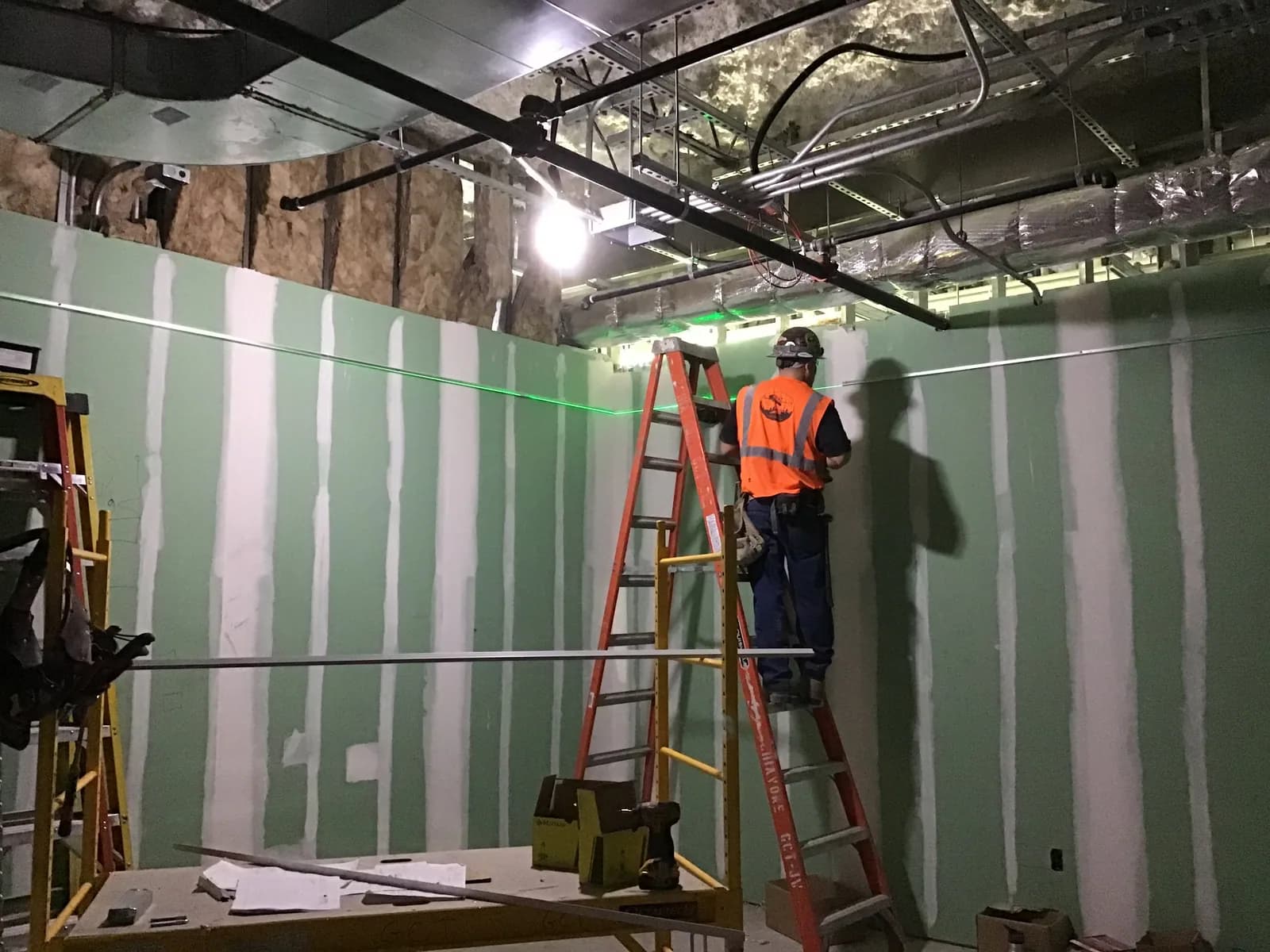

Uygulama öncesinde koordineli tavan planı, kesitler, askı yerleşimi ve servis detayları onaylanır. Sahada kot referansı lazerle aktarılır; çevre profilleri duvar yapısına uygun bağlantıyla ve belirlenen aralıkta sabitlenir. Ana askı noktaları işaretlenir, ankrajlar doğru delik çapı ve temizlik yöntemiyle kurulur. Ana taşıyıcılar askıya alınır, ara taşıyıcılar kilitlenir ve modül köşegenleri kontrol edilir. Taşıyıcı ekleri şaşırtılır, çevredeki kesimler çapaksız hazırlanır. Servis elemanlarının bağımsız askıları tavan ızgarası kapatılmadan önce doğrulanır. Açılır paneller, bakım kapakları ve özel çevre dönüşleri için ilave çerçeve uygulanır. Panel montajından önce üst kot, düzlem, aks, askı düşeyliği, bağlantı tamlığı ve tavan üstü temizlik kontrol edilir. Montaj sırası, diğer disiplinlerin tamamlanmamış işlerinin bitmiş tavanı söküp yeniden takmasına yol açmayacak biçimde planlanır.

Kalite kontrol ve kabul

Kalite dosyası yalnız profil irsaliyesinden oluşmaz. Onaylı sistem kodu, profil ve aksesuar listesi, kaplama tanımı, üretici montaj talimatı, varsa performans raporları, koordinasyon çizimi ve saha kontrol kayıtları birlikte tutulur. Gelen profillerde kesit, başlık genişliği, doğruluk, kilit hasarı, kaplama ve etiket kontrol edilir. Askı ve ankrajlar sipariş sınıfıyla karşılaştırılır. Uygulamada ana akslar, kot, askı aralığı, çevre boşluğu, profil ekleri, servis destekleri ve panel oturması kayıt altına alınır. Yangın veya akustik sınıf talep edilmişse sahadaki bileşenlerin rapordaki sistemle aynı olması gerekir; benzer görünen profil değişikliği yazılı teknik onay olmadan yapılmaz. Tavan kapanmadan önce gizli işler fotoğraflanır ve revizyonlu as-built planına işlenir.

Kontrol listesi

• Gelen malzeme kabulü: Ana ve ara taşıyıcı etiketleri, kesitleri, kilit tipleri, kaplama ve paket bütünlüğü sipariş listesiyle karşılaştırılır. Eğilmiş, paslı veya kilidi zarar görmüş profiller ayrılır; farklı sistemlerden gelen parçalar aynı stok alanında karıştırılmaz.
• Askı ve ankraj kontrolü: Askı noktası, aralık, ankraj tipi, taban malzemesi, kenar uzaklığı ve montaj derinliği örnekleme planına göre doğrulanır. Delik temizliği veya tork kaydı isteniyorsa kayıt tutulur. Uygunsuz ankraj kapatılmadan önce değiştirilir.
• Aks, kot ve düzlem ölçümü: Referans kotla tavan kotu, ana hatların paralelliği, modül köşegeni ve yüzey düzlüğü uygun ölçüm aracıyla kontrol edilir. Duvar eğriliği veya yapı toleransı gizlenmez; çevre panel kesimleri dengeli ve çizime uygun dağıtılır.
• Bağlantı ve servis koordinasyonu: Taşıyıcı kilitlerinin tam oturduğu, eklerin doğru konumda olduğu, kesilen kısa profillerin desteklendiği ve ağır servislerin bağımsız askıya bağlı olduğu görülür. Sprinkler ve menfez çevresindeki boşluklar ilgili disiplin onayıyla doğrulanır.
• Kapanış ve bakım erişimi: Panel yerleşimi, açılır modüller, bakım kapakları, yön işaretleri ve sökme rotası kontrol edilir. Tavan üstünde artık malzeme bırakılmaz. Bakım ekibine panel açma yöntemi, yasak yükleme noktaları ve periyodik gözlem listesi teslim edilir.

Kullanım alanları

• Ofis ve ticari alanlar: Düzenli modül, aydınlatma ve HVAC koordinasyonu ile sık bakım erişimi gerektiren çalışma alanlarında görünür veya gizli taşıyıcı çözümleri.
• Havalimanı ve ulaşım yapıları: Uzun açıklıklı koridorlar, yoğun servis, yüksek kullanıcı trafiği ve etaplı bakım nedeniyle ek, askı ve erişim planı ayrıntılı hazırlanmış sistemler.
• Sağlık ve eğitim yapıları: Temizlik, tesisat erişimi, akustik hedef ve servis değişikliği gereksinimlerinin aynı tavan koordinasyonunda çözüldüğü modüler uygulamalar.
• Endüstriyel ve nemli hacimler: Yoğuşma, kimyasal buhar veya yıkama etkisi için taşıyıcı, askı ve bağlantı koruması proje ortamına göre doğrulanmış tavan altyapıları.
• Özel metal tavanlar: Baffle, lineer, mesh, petek ve kaset sistemlerinde üreticiye özgü klips, kanal ve çevre parçalarını taşıyan koordineli alt konstrüksiyonlar.

Sipariş, stok ve teslim planı

Teklif dosyasında net tavan alanı kadar çevre uzunluğu, modül, tavan düşümü, oda geometrisi, panel tipi ve ağırlığı, servis açıklıkları ve bağımsız ekipman yükleri bulunmalıdır. Ana ve ara taşıyıcı kodları, profil boyu, başlık genişliği, kesit yüksekliği, malzeme ve kaplama ayrı kalemlenir. Askı elemanı, ankraj, klips, ek parçası, çevre profili, gölge derzi ve özel çerçeveler adetleriyle yazılır. Deprem veya yangın performansı isteniyorsa uygulanacak sistem raporu ve proje kriteri teklif öncesinde paylaşılır. Nem ve korozyon sınıfı, temizlik yöntemi, tavan üstü sıcaklık ve yoğuşma riski belirtilir. Kesim firesi, yedek parça oranı, paket etiketi, kat ve mahal bazlı sevkiyat planı tanımlanır. Numune alan, mock-up, ankraj testi, gizli iş fotoğrafı ve as-built teslimi kapsamdaysa açıkça yazılır. Stokta benzer profil bulunması onaylı sistemin ikame edildiği anlamına gelmez; değişiklik ancak panel uyumu ve performans belgeleri karşılaştırıldıktan sonra yazılı onayla yapılır.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• EN 13964: Asma tavan sistemleri ve bileşenlerinde ürünün gerçek kapsamına uygulanabildiği ölçüde performans beyanı, boyutsal özellik ve dayanıklılık bilgilerinin doğrulanması.
• EN 13501 serisi: Yangına tepki veya yangına dayanım sınıfı talep edildiğinde yalnız aynı sistem bileşimi ve montaj ayrıntısını kapsayan sınıflandırma raporunun kullanılması.
• EN 1998 serisi ve yürürlükteki ulusal deprem hükümleri: Yapısal olmayan tavan bileşenleri için proje tarafından istenen sismik bağlantı, çevre boşluğu ve servis koordinasyonu.
• Üretici sistem föyü ve montaj talimatı: Askı aralığı, taşıyıcı açıklığı, kilit, ek, çevre ve izin verilen yüklerin seçilen ürün koduyla eşleştirilmesi.
• Onaylı mimari, mekanik, elektrik ve yangın koordinasyon çizimleri: Ekipman ağırlıkları ile bağımsız askıların tavan uygulamasından önce çözülmesi.

Sonuç ve teklif hazırlığı

Taşıyıcı sistem doğru tasarlanmadığında en kaliteli panel bile dalgalanabilir, servis yükleri nedeniyle yer değiştirebilir veya bakım sırasında hasar görebilir. Güvenilir sonuç; panel, taşıyıcı, askı, ankraj, çevre ve servis elemanlarının aynı koordinasyon çiziminde çözülmesiyle elde edilir. Ferotan, onaylı tavan planı ve proje girdileri sağlandığında bileşen listesini, özel kesimleri, paketlemeyi ve saha kontrol adımlarını teklif kapsamına dönüştürebilir. Kesin kapasite ve performans beyanları ise yalnız seçilen gerçek sistemin doğrulanmış teknik dokümanları ile yetkili proje onayına dayanır.
