Akustik Metal Sistemleri

Akustik Metal Sistemleri nedir?

Akustik metal sistemleri, endüstriyel veya mimari bir ortamda sesi yalnız metal bir yüzeyle engellemeye çalışan tekil ürünler değil; delikli ya da kapalı metal kabuk, emici dolgu, hava boşluğu, taşıyıcı çerçeve, sızdırmazlık, bağlantı ve çevre detaylarından oluşan sistemlerdir. Ses yutucu duvar veya tavan panelleri hacim içindeki yansımayı azaltmayı, kabin ve bariyerler kaynaktan alıcıya doğrudan iletim yolunu sınırlamayı, akustik panjur ve susturucu düzenleri ise hava akışını korurken kanal boyunca yayılan sesi azaltmayı hedefler. Bu görevler birbirine benzemez; bu nedenle tek bir desibel değeri bütün ürün ailesini tanımlayamaz. Çözümden önce kaynakların ses gücü veya temsilî ölçüm seviyeleri, frekans dağılımı, çalışma çevrimi, alıcı noktaları, arka plan gürültüsü, yapıdan iletilen titreşim, gerekli havalandırma ve bakım açıklıkları belirlenmelidir. Laboratuvar ses yutma katsayısı, ses azaltma indeksi veya ekleme kaybı değeri ancak test edilen numunenin katmanları, boyutu, montajı ve frekans aralığıyla birlikte anlamlıdır. Sahada kapı altı boşluğu, kablo geçişi, fan açıklığı veya rijit köprü sonucu değiştirebilir. Yangın davranışı, lifli dolgunun çevreye yayılmaması, yüzey temizliği, dış ortam korozyonu ve erişilebilir kenarlar da akustik hedef kadar önemlidir. Bu kategori, kesin performans garantisi yerine ölçülebilir hedef, temsilî sistem seçimi ve devreye alma doğrulaması için gerekli teknik bilgileri düzenler.

Ürün ailesi ve kapsam

Sistem ailesi perfore yüzlü emici paneller, duvar ve tavan kaplamaları, makine kabinleri, operatör odaları, akustik kapı ve servis kapakları, hava geçirgen panjurlar, kanal veya ekipman susturucuları, düşey baffle dizileri ve dış ortam gürültü bariyerlerinden oluşabilir. Bir sistem ses yutucu, ses yalıtıcı veya her iki görevi farklı ölçüde üstlenebilir; ürün adında akustik kelimesinin bulunması belirli bir sınıfı kanıtlamaz. Seçim, hedef frekanslar, kaynak geometrisi, hava akışı, alan kaybı, temizlik, yangın ve bakım gereğiyle yapılır. Mevcut tesiste ölçüm konumu ve işletme durumu kayıt altına alınmadan önce-sonra karşılaştırması güvenilir kabul edilmemelidir.

Başlıca ürün seçenekleri

• Perfore yüzlü emici paneller: Delikli metal ön yüz, akustik açıdan geçirgen koruyucu katman, uygun emici dolgu ve arka sac veya boşlukla birlikte çalışır. Delik çapı, açık alan, panel kalınlığı, dolgu yoğunluğu ve montaj boşluğu frekans davranışını etkiler; sonuç temsilî sistem deney raporuyla değerlendirilir.
• Akustik kabin ve muhafazalar: Makine, kompresör, jeneratör veya proses ekipmanını çevreleyen modüler duvar, tavan, taban detayı, kapı, cam, susturuculu hava girişi ve kablo-boru geçişlerinden oluşur. Isı tahliyesi, patlayıcı ortam, yangın, bakım ve acil erişim çözülmeden yalnız kapalı kutu tasarlanmaz.
• Akustik panjur ve hava geçişli elemanlar: Kanat veya baffle aralarında hava yolu bırakırken görüş hattını ve ses iletimini azaltmayı amaçlar. Hava debisi, izin verilen basınç kaybı, serbest alan, yağmur sürüklenmesi ve hedef frekanslar birlikte seçilir; ekleme kaybı değeri gerçek boyut ve hız koşuluyla doğrulanır.

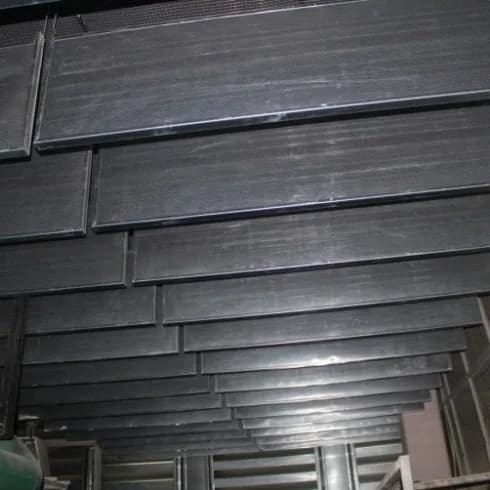

• Baffle, tavan ve hacim düzenleyiciler: Tavana asılan düşey elemanlar veya duvar kaplamaları, geniş emici yüzey sağlayarak çınlama süresini kontrol etmeye yardımcı olabilir. Adet, yüzey alanı, asma yüksekliği, aralık, arka boşluk ve salon hacmi akustik model ya da ölçümle belirlenir; taşıyıcı ve deprem güvenliği ayrıca projelendirilir.
• Gürültü bariyerleri ve ekranlar: Kaynak ile alıcı arasındaki doğrudan görüş hattını kesen dolu veya emici yüzlü panellerdir. Bariyer yüksekliği, uzunluğu, konumu, kenar kırınımı, zemin, rüzgâr yükü ve açıklıklar sonucu belirler. Genel katalog değeri, saha geometrisi ve kaçaklar hesaba katılmadan alıcı noktasındaki azalmayı garanti etmez.

Doğru ürün nasıl seçilir?

Seçim bir hedef dB cümlesiyle değil, ölçüm ve işletme senaryosuyla başlar. Kaynak ekipmanın yük oranı, devir, fan veya egzoz durumu, kapıların açık-kapalı oluşu ve ölçüm noktaları kaydedilir. Oktav veya üçte bir oktav bant verisi varsa baskın frekanslar belirlenir; düşük frekanslı makine uğultusu için işe yarayan kütle ve boşluk düzeni, yüksek frekanslı fan sesine yönelik emici yüzeyden farklı olabilir. Hacim akustiğinde mevcut çınlama süresi ve toplam emici alan, kabinde iletim yolları ve kaçaklar, panjurda hava hızı ile basınç kaybı, bariyerde kaynak-alıcı geometrisi incelenir. Kabin içine alınan ekipmanın soğutma havası ve servis erişimi korunmalı; akustik iyileştirme aşırı sıcaklık veya iş güvenliği riski üretmemelidir. Nemli, yağlı ya da yıkanan ortamlarda dolgu, yüzey ve koruyucu dokunun temizlenebilirliği değerlendirilir. Yangın sınıfı talebi yalnız dolguya değil tamamlanmış ürünün geçerli sınıflandırmasına bağlanır. Seçilen sistemin performansı, test raporundaki numune ile teklif edilen katman, kalınlık, birleşim ve montajın eşleşmesi halinde kullanılabilir; saha sonucu devreye alma ölçümüyle doğrulanır.

Teknik seçim başlıkları

• Frekans bazlı akustik hedef: Tek sayılı değer hızlı karşılaştırma sağlayabilir, fakat düşük ve yüksek frekans davranışını gizler. Hedef; ölçüm konumu, işletme durumu, bant aralığı ve değerlendirme yöntemiyle yazılır. Laboratuvar ile saha büyüklükleri aynı kavram gibi kullanılmaz.
• Perforasyon ve emici dolgu: Delik çapı, adım, açık alan, akustik örtü, dolgu türü, yoğunluk, kalınlık ve arka boşluk sistem davranışını birlikte etkiler. Dolgunun çökmesi, lif kaçışı, nem alması ve yüzeye temas etmesi uygun tutucu katman ve kaset detayıyla kontrol edilir.
• Kütle, sızdırmazlık ve flanking: Ses yalıtımında panel yüzey kütlesi kadar derz, kapı contası, eşik, cam, bağlantı ve çevre yapıdan dolaşan iletim yolları önemlidir. Küçük açıklıklar sonucu sınırlayabileceği için penetrasyonlar uygun manşet veya sökülebilir sızdırmaz modülle çözülür.
• Hava akışı ve basınç kaybı: Panjur, susturucu veya havalandırmalı kabinde serbest alan, hava hızı, kanat geometrisi ve yol uzunluğu basınç kaybını ve kendi ürettiği aerodinamik sesi etkiler. Fan çalışma noktası mekanik tasarımcı tarafından yeni dirençle birlikte doğrulanır.
• Taşıyıcı ve çevresel koşullar: Panel, kapı, baffle ve bariyer bağlantıları öz ağırlık, bakım yükü, titreşim, rüzgâr ve uygulanıyorsa deprem etkisine göre tasarlanır. Dış ortamda kaplama, drenaj, donma, UV, farklı metal teması ve dolgunun suya karşı korunması detaylandırılır.
• Yangın ve işletme güvenliği: Reaksiyon veya yangına dayanım sınıfı gerekiyorsa kapsam tamamlanmış bileşen ve montaj için geçerli belgeyle doğrulanır. Kabin içinde sıcak yüzey, gaz birikmesi, sprinkler, algılama, acil durdurma, görüş ve kaçış gereksinimleri ilgili disiplinlerce onaylanır.

Kesim, işleme ve üretim hazırlığı

Üretim, akustik katman dizilimi ile mekanik panel resminin aynı revizyonda birleştirilmesiyle başlar. Dış veya arka sac kesilir, bağlantı ve penetrasyonlar işlenir; perfore ön yüzde açık alan ile deliksiz çerçeve korunur. Yoğun perforasyon sonrası düzeltme gerektiğinde deliklerin kapanmasına ya da görünür yüzde iz oluşmasına izin verilmez. Panel kaseti bükülür, köşeler kullanım ve sızdırmazlık gereğine göre birleştirilir. Emici dolgu kuru ve temiz koşulda, tasarlanan kalınlığı sıkıştırmadan yerleştirilir; hava akışına açık yüzlerde uygun akustik geçirgen koruyucu kullanılır. Dolgu türü rastgele değiştirilmez, çünkü yoğunluk, kalınlık, bağlayıcı ve yangın sınıfı test eşleşmesini etkiler. Kabin kapıları için çerçeve düzlüğü, çok noktalı kilit, conta baskısı ve eşik detayı prova edilir. Akustik panjur baffle aralıkları mastarla doğrulanır; kanat içindeki dolgu ve uç kapamalar hava yoluna taşmaz. Büyük modüllerde kaldırma noktaları ve saha ekleri tasarlanır. Boya veya galvaniz işlemi delikleri, dişleri, conta yüzeylerini ve akustik dokuyu bozmayacak sırada uygulanır. İlk modül, komşu panel, taban rayı, kapı ve tipik penetrasyonla birleştirilerek montaj boşluğu ve kaçak riski açısından kontrol edilir.

Kalite kontrol ve kabul

Kalite planı, metal imalat kontrolünün yanında akustik sistem eşleşmesini korur. Gelen sac, dolgu, conta, akustik doku, bağlantı elemanı ve kaplama belgeleri sipariş listesiyle karşılaştırılır. Panel dış ölçüsü, kalınlığı, köşegen, düzlemsellik, perforasyon, baffle aralığı ve bağlantı delikleri ölçülür. Dolgunun türü, nominal yoğunluğu, kalınlığı ve yerleşimi kayıt altına alınır; boşluk, ezilme veya ıslanma aranır. Kapı ve servis kapağında kapanma kuvveti, conta sürekliliği, kilit baskısı ve eşik kontrol edilir. Akustik performans için kullanılacak laboratuvar raporunda numune boyutu, katmanlar, montaj, standart, rapor tarihi ve sonuç tablosu incelenir; yalnız rapor kapağındaki tek sayı alınmaz. Teklif edilen ürün test numunesinden farklıysa eşdeğerlik teknik olarak değerlendirilir ve fark açıkça belirtilir. Saha kabulünde arka plan gürültüsü, ekipman çalışma durumu, mikrofon noktası, hava koşulu ve ölçüm cihazı kayıt altına alınır. Beklenen azaltım, ölçüm belirsizliği ve değişen işletme şartları hesaba katılmadan mutlak garanti olarak yazılmaz.

Kontrol listesi

• Kaynak ve başlangıç ölçümü: Sistem seçilmeden önce ekipmanın çalışma modu, yükü, devir bilgisi, kapı ve fan durumu ile ölçüm noktaları kaydedilir. Uygun cihaz ve yöntemle frekans verisi alınır; arka plan seviyesi sonucu etkiliyorsa bu sınırlama raporda belirtilir.
• Malzeme ve katman doğrulaması: Sac kalınlığı, perforasyon, dolgu türü-kalınlığı, koruyucu doku, arka sac, conta ve kaplama ürün ağacıyla karşılaştırılır. Yangın veya akustik raporun kapsamadığı malzeme değişiklikleri otomatik eşdeğer sayılmaz.
• Boyutsal ve sızdırmazlık kontrolü: Panel ölçüsü, derz, kapı açıklığı, baffle aralığı, penetrasyon ve bağlantı koordinatları incelenir. Contalar kesintisiz yerleştirilir; ışık veya duman benzeri yöntemler kullanılacaksa bunların yalnız tanımlı kaçak kontrolü olduğu, akustik testin yerini tutmadığı belirtilir.
• Hava ve işletme kontrolü: Kabin veya panjur devreye alındığında hava debisi, basınç kaybı, fan çalışma noktası, iç sıcaklık ve bakım erişimi mekanik proje kriterleriyle karşılaştırılır. Akustik hedef uğruna ekipman soğutması, operatör güvenliği veya acil çıkış şartı ihlal edilmez.
• Devreye alma akustik ölçümü: Önce ve sonra ölçümleri aynı tanımlı işletme durumu, mikrofon konumu ve değerlendirme yöntemiyle yapılır. Sonuçlar bant bazında ve gerekiyorsa tek sayılı göstergeyle raporlanır; kaynak değişimi, arka plan veya çevresel koşul farkı açıklanır.

Kullanım alanları

• Makine ve kompresör kabinleri: Motor, redüktör, pres, blower veya kompresör çevresinde ses iletimini azaltmayı hedefleyen modüler muhafazalar; soğutma, titreşim izolasyonu, servis kapısı, yangın ve penetrasyonlarla birlikte tasarlanır.
• Jeneratör ve enerji ekipmanı: Kabin, hava giriş-çıkış susturucusu, egzoz bağlantısı, yakıt güvenliği ve bakım erişimi aynı sistem içinde çözülür. Gerekli azaltım, yükte çalışma ölçümü ve alıcı noktası kriteriyle doğrulanır.
• HVAC ve proses hava yolları: Akustik panjur, kanal susturucusu veya emici plenum; debi, basınç kaybı, hijyen, yoğuşma ve fan sesi birlikte değerlendirilerek seçilir. Katalog ekleme kaybı yalnız test geometrisi ve hava koşullarıyla uyumluysa kullanılır.
• Üretim salonu ve teknik hacim: Duvar-tavan panelleri veya asılı baffle dizileri, yansıyan sesi ve çınlama süresini kontrol etmeye yardımcı olur. Yerleşim, mevcut yüzeyler, hacim, kaynak dağılımı, sprinkler ve aydınlatma koordinasyonuyla belirlenir.
• Dış ortam bariyeri ve tesis sınırı: Fan, chiller, trafo veya proses alanı çevresindeki ekranlar; kaynak ve alıcı kotu, kırınım, açıklıklar, rüzgâr, temel, drenaj ve komşu etkileri üzerinden modellenir. Saha azalması yalnız panel laboratuvar değerinden çıkarılmaz.

Sipariş, stok ve teslim planı

Teklif için gürültü kaynağı listesi, ekipman yerleşimi, çalışma modu, mevcut ölçüm raporu, hedef alıcı noktaları ve varsa bant bazlı kriter paylaşılmalıdır. Kabin veya bariyerin eni, boyu, yüksekliği, panel kalınlığı, kapı ve pencere adetleri, kablo-boru geçişleri, sökülebilir modüller, taban detayı ve bakım güzergâhı çizimde gösterilir. Hava giriş-çıkış debileri, izin verilen basınç kaybı, iç sıcaklık sınırı, fan bilgisi ve yangın gereksinimleri mekanik proje tarafından sağlanır. İç-dış ortam, korozyon sınıfı, yıkama, hijyen, yüzey rengi ve dolgu koruması belirtilir. İstenen laboratuvar raporu, yangın sınıflandırması, malzeme belgesi, sızdırmazlık kontrolü ve saha ölçüm yöntemi sipariş kapsamına yazılır. Kurulum, vinç, ankraj, elektrik veya mekanik sökme-takma ve devreye alma sorumlulukları ayrıştırılır. Hedef dB değeri, ölçüm konumu ve işletme koşulu olmadan tek başına garanti maddesine dönüştürülmez.

Teknik standart ve kaynak yaklaşımı

Uygulanacak standart; ürünün kullanım amacı, proje şartnamesi, malzeme kalitesi ve teslim belgesi beklentisine göre siparişten önce kesinleştirilir. Aşağıdaki kaynaklar genel teknik çerçeveyi gösterir; güncel baskı, ulusal ek ve proje mühendisi kararı ayrıca doğrulanır.

• ISO 354 ve ISO 11654: Hacim içinde kullanılan ses yutucu ürün için temsilî numunenin çınlama odası deneyi ve derecelendirmesi isteniyorsa
• ISO 10140 serisi ve ISO 717-1: Duvar, kapı veya kabin bileşeninin laboratuvar hava doğuşlu ses yalıtımı uygun kapsamda değerlendirilecekse
• ISO 7235: Kanal susturucusu veya hava geçişli akustik elemanın ekleme kaybı ve akış performansı ilgili test düzenine uyuyorsa
• ISO 3744 veya projede belirtilen ölçüm standardı: Makine ses gücü ya da saha kabul yaklaşımı ölçüm ortamına uygun olduğunda
• EN 13501-1 ve ilgili deney raporları: Reaksiyon sınıfı talep edildiğinde tamamlanmış ürün bileşimi ve kullanım sonu koşulları rapor kapsamıyla eşleşiyorsa

Sonuç ve teklif hazırlığı

Akustik metal sistemde etkili çözüm, en kalın paneli seçmekten değil baskın iletim yollarını doğru tanımlamaktan doğar. Kaynak spektrumu, sızdırmazlık, hava akışı, titreşim, bakım ve yangın gereği aynı tasarımda buluştuğunda seçilen panel ya da kabin gerçek işletmeye daha iyi uyarlanabilir. Ferotan, ölçüm ve yerleşim girdileri üzerinden imal edilebilir sistem kapsamını hazırlayabilir; ses yutma, ses yalıtımı, ekleme kaybı veya alıcı noktasındaki azaltım yalnız test edilen yapı, proje modeli ve tanımlı saha ölçüm koşulları çerçevesinde doğrulanır.
