Vinç Yürüme Yolları

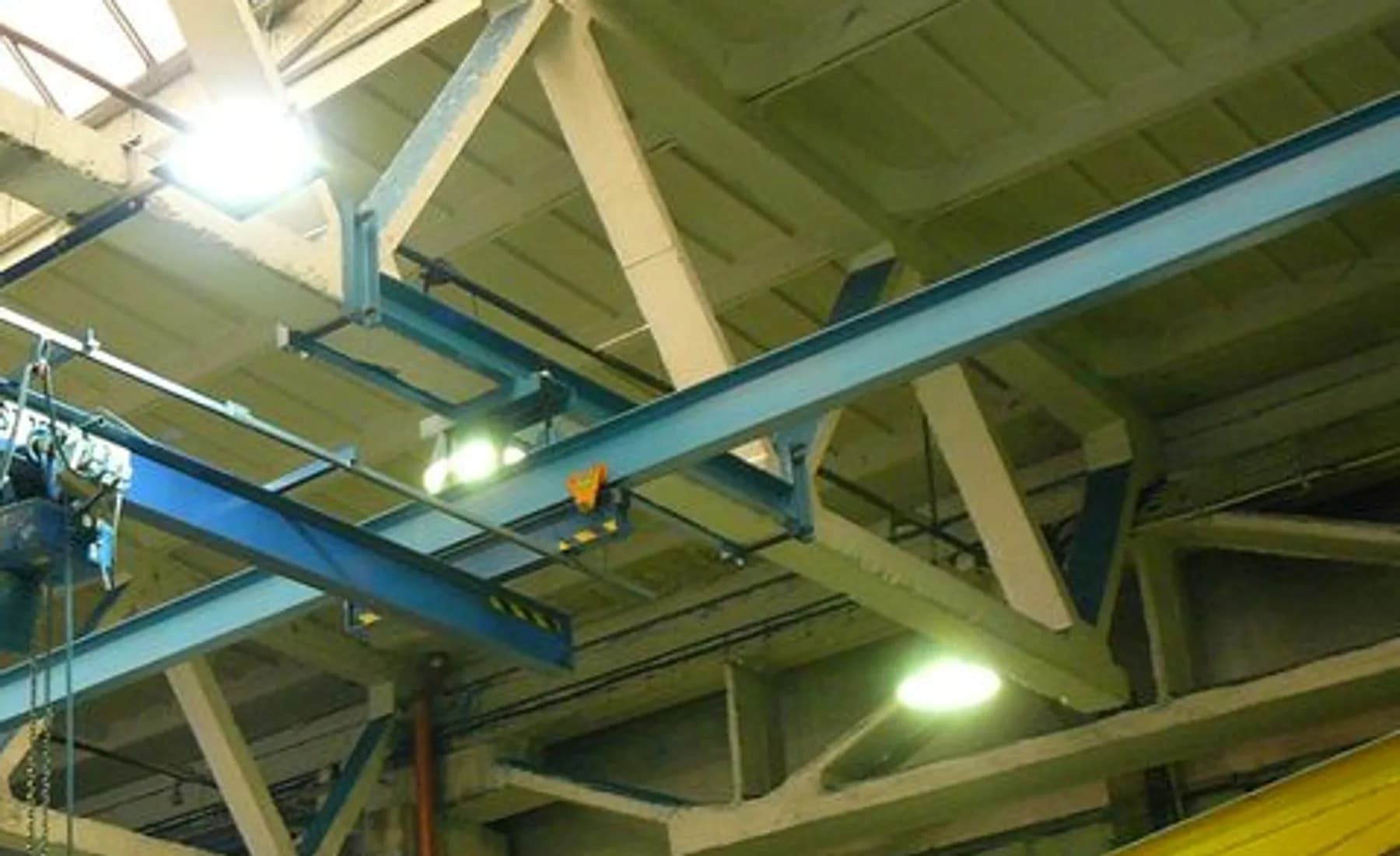

Vinç Yürüyüş Yolları ve Ray Kirişleri nedir?

Vinç yürüyüş yolu, yalnız rayın altında bulunan bir çelik kiriş değildir. Teker yükleri, dinamik etkiler, fren ve yanal kuvvetler; ray, kiriş, kolon, bağlantı, çapraz ve temel boyunca kesintisiz aktarılmalıdır. Hat açıklığı, vinç sınıfı, kaldırma kapasitesi, yaklaşma ölçüleri ve işletme çevrimi bilinmeden güvenilir kesit veya fiyat oluşturulamaz.

Vinç Yürüyüş Yolları ve Ray Kirişleri kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Vinç üreticisinin teker yükleri, tampon kuvvetleri, yatay yükleri, ray tipi ve tolerans talepleri proje girdisi olarak alınır. Kiriş dayanım ve sehim kontrolüne ek olarak yanal burkulma, yorulma hassasiyeti, kaynak detayları, kolon konsolu, yatay stabilite ve bakım erişimi değerlendirilir. Mevcut yapıda kolon ve temelin yeni yükleri taşıma yeterliliği ayrıca doğrulanır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Yük verisi: Vinç üreticisi teker, yatay, tampon ve dinamik yükleri doğrulanır. Taşıyıcı tasarım: Kiriş, konsol, kolon bağlantısı ve stabilite sistemi birlikte çözülür. İmalat: Doğrultu, kaynak sırası, delik ve ray temas yüzeyleri kontrol edilir. Aks-kot montajı: Hat açıklığı, eksen, kot ve ray doğruluğu ölçülerek ayarlanır. Kabul: Bağlantı, tampon, erişim ve ekipman arayüzleri kayıt altına alınır. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Yük verisi: Vinç üreticisi teker, yatay, tampon ve dinamik yükleri doğrulanır.
• Taşıyıcı tasarım: Kiriş, konsol, kolon bağlantısı ve stabilite sistemi birlikte çözülür.
• İmalat: Doğrultu, kaynak sırası, delik ve ray temas yüzeyleri kontrol edilir.
• Aks-kot montajı: Hat açıklığı, eksen, kot ve ray doğruluğu ölçülerek ayarlanır.
• Kabul: Bağlantı, tampon, erişim ve ekipman arayüzleri kayıt altına alınır.

Malzeme, üretim ve yüzey işlemi

Ray kirişi ve konsollar onaylı imalat resmine göre kodlanır; gövde ve başlık levhalarında doğrultu, kaynak sırası ve deformasyon kontrolü uygulanır. Sahada kolon aksları ölçülür, kiriş kotu ve hat açıklığı ayarlanır. Ray bağlantıları üretici sistemine göre monte edilir; kontrolsüz şim veya dolgu kaynaklarıyla tolerans kapatılmaz.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Teker yükleri: Maksimum-minimum teker yükü ve eş zamanlı yük durumları kullanılır. Dinamik ve yatay etkiler: Kaldırma, frenleme, çarpma ve çapraz yürüme etkileri projede tanımlanır. Ray toleransı: Hat açıklığı, doğrultu ve kot ekipman üreticisi sınırlarıyla eşleştirilir. Yorulma: Çevrim sınıfına bağlı olarak kaynak ve birleşim detayları ayrıca incelenir. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Teker yükleri: Maksimum-minimum teker yükü ve eş zamanlı yük durumları kullanılır.
• Dinamik ve yatay etkiler: Kaldırma, frenleme, çarpma ve çapraz yürüme etkileri projede tanımlanır.
• Ray toleransı: Hat açıklığı, doğrultu ve kot ekipman üreticisi sınırlarıyla eşleştirilir.
• Yorulma: Çevrim sınıfına bağlı olarak kaynak ve birleşim detayları ayrıca incelenir.

Doğru sistem nasıl seçilir?

Hadde profil, kaynaklı plaka kiriş, üstten raylı veya özel bağlantılı çözüm; kapasite, açıklık, çevrim sınıfı, bakım ve bina geometrisine göre seçilir. Yüksek çevrimli uygulamalarda yorulma detayı ve kaynak geçişleri, dış ortamda drenaj-korozyon, sıcak tesiste ısıl hareket ayrıca önem kazanır.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Üretim fabrikaları: Proses ve malzeme taşıma köprülü vinç hatları.
• Çelik servis merkezleri: Ağır profil ve levha elleçleme sistemleri.
• Depo ve bakım alanları: Yükleme, ekipman söküm ve bakım vinçleri.
• Açık saha hatları: Çevresel etkileri dikkate alınan dış ortam vinç yolları.

Kalite kontrol ve kabul kriterleri

Malzeme ve kaynak kayıtlarına ek olarak kiriş doğruluğu, ray ekseni, kot, hat açıklığı, birleşim cıvataları, tampon ve son durdurucu konumları ölçülür. Devreye almadan önce vinç tedarikçisiyle mekanik ve elektrik sınırları doğrulanır. Kabul kriterleri proje ve ekipman dokümanlarına bağlanır.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Ray bağlantıları, cıvatalar, kaynaklar, başlık yüzeyi, teker izi, tamponlar ve korozyon periyodik olarak kontrol edilmelidir. Anormal ses, ray aşınması, sürekli gevşeme veya vinçte çapraz yürüme görülürse yalnız bağlantıyı sıkmak yerine aks ve yapı davranışı araştırılmalıdır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Bütüncül yük yolu: Raydan temele tüm taşıyıcı zincir birlikte değerlendirilir.
• Ekipman uyumu: Vinç üreticisi geometrisi ve toleransları yapısal projeye bağlanır.
• Bakım erişimi: Yürüme yolu, korkuluk ve servis noktaları tasarıma dahil edilir.
• Kayıtlı kabul: Aks, kot ve bağlantı kontrolleri teslim dosyasına işlenir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan TS EN 1990 taşıyıcı sistem tasarım esasları ve ilgili ulusal ekler, TS EN 1991 yapılar üzerindeki etkiler ve ilgili ulusal ekler, TS EN 1993 çelik yapıların tasarımı ve ilgili ulusal ekler, EN 1090 çelik yapı uygulama ve uygunluk değerlendirme yaklaşımı, ISO 12944 boya ile korozyondan koruma yaklaşımı gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Teklif için vinç kapasitesi ve sınıfı, açıklık, teker sayısı ve yükleri, ray tipi, bina aksları, kolon-temel bilgisi, çalışma ortamı, bakım platformu ve montaj programı paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
