Sismik Güçlendirme

Çelik Sismik Güçlendirme nedir?

Sismik güçlendirme, mevcut bir yapıya rastgele çelik eleman eklemek değildir. Hedef; yürürlükteki mevzuat ve yetkili mühendislik değerlendirmesi doğrultusunda taşıyıcı sistemin dayanım, rijitlik, süneklik veya yük aktarım eksiklerini belirlemek ve uygulanabilir müdahale tasarlamaktır. Her proje mevcut taşıyıcı malzeme, zemin verisi, kullanım sınıfı, düzensizlikler ve saha erişimi bakımından özgündür.

Çelik Sismik Güçlendirme kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

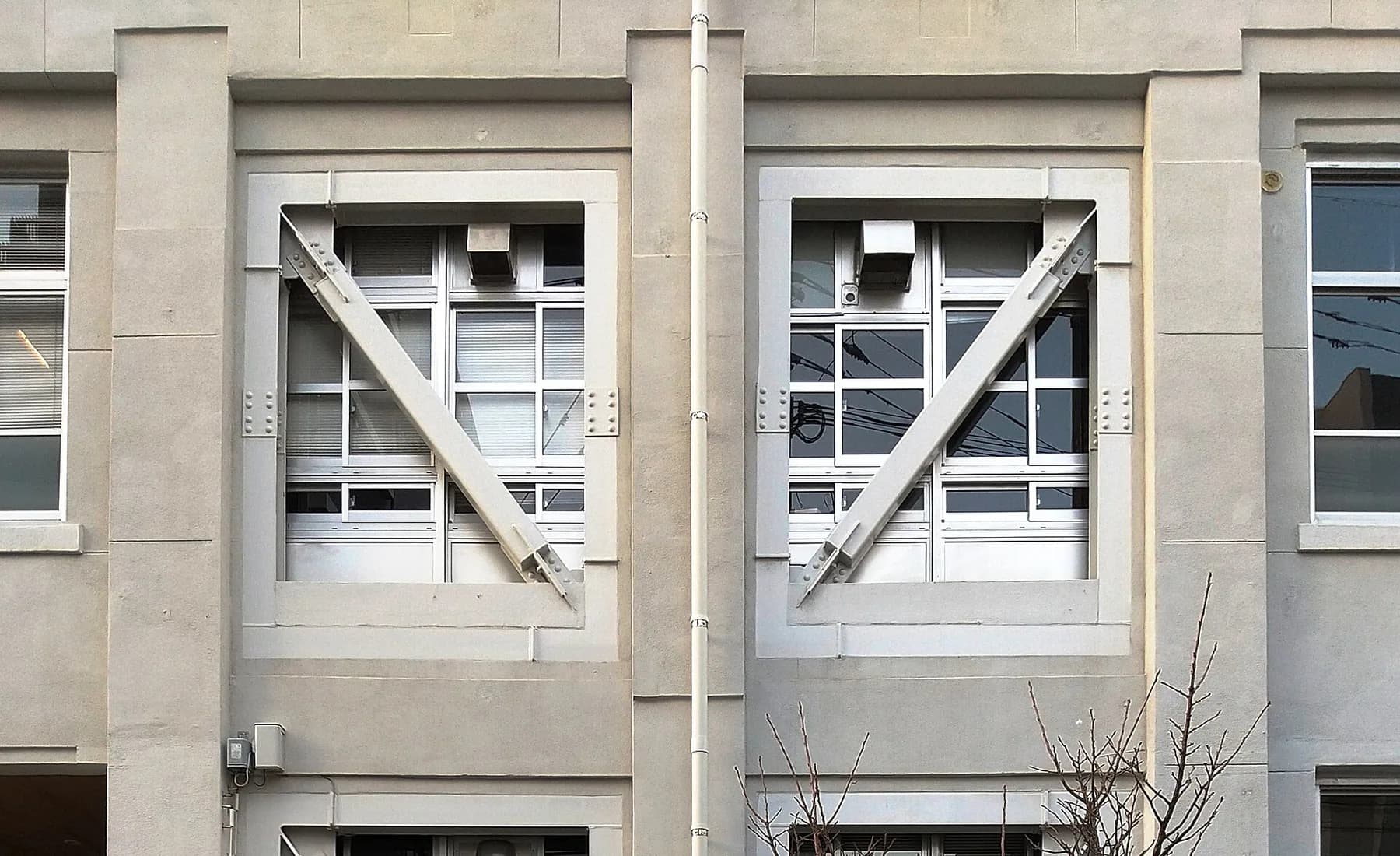

Rölöve, mevcut proje, malzeme deneyleri ve hasar gözlemleri doğrulanmadan kesin güçlendirme çözümü seçilmez. Analiz modelinde mevcut ve yeni elemanların birlikte davranışı, temel ve birleşim bölgelerine aktarılan ilave kuvvetler, burkulma, ankraj ve yapım aşaması incelenir. Çelik çapraz, dış çerçeve, kolon-kiriş takviyesi veya yerel birleşim güçlendirmesi performans hedefi üzerinden karşılaştırılır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Mevcut durum: Rölöve, proje arşivi, malzeme ve hasar verileri birlikte değerlendirilir. Performans analizi: Yetkili mühendis hedef performans ve yetersiz elemanları belirler. Alternatif tasarım: Çapraz, çerçeve, kaplama veya yerel takviye seçenekleri karşılaştırılır. Uygulama projesi: Birleşim, ankraj, sıra, geçici stabilite ve kontrol detayları hazırlanır. İmalat ve saha kabulü: Kodlu üretim, kontrollü montaj ve as-built kayıtları tamamlanır. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Mevcut durum: Rölöve, proje arşivi, malzeme ve hasar verileri birlikte değerlendirilir.
• Performans analizi: Yetkili mühendis hedef performans ve yetersiz elemanları belirler.
• Alternatif tasarım: Çapraz, çerçeve, kaplama veya yerel takviye seçenekleri karşılaştırılır.
• Uygulama projesi: Birleşim, ankraj, sıra, geçici stabilite ve kontrol detayları hazırlanır.
• İmalat ve saha kabulü: Kodlu üretim, kontrollü montaj ve as-built kayıtları tamamlanır.

Malzeme, üretim ve yüzey işlemi

Onaylı projeye göre levha ve profiller kodlanır; delik, kaynak ağzı, rijitleştirici ve ankraj bileşenleri atölyede hazırlanır. Montaj sırası binanın kullanımına, geçici stabiliteye ve kaldırma erişimine göre planlanır. Mevcut yüzeylerde ankraj öncesi tarama, temizlik ve doğrulama yapılır; sahadaki farklılıklar mühendis onayı olmadan doğaçlama kesimle çözülmez.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Mevcut yapı verisi: Beton, donatı veya çelik özellikleri doğrulanmış raporlara dayanmalıdır. Birleşim tasarımı: Yeni kuvvetlerin mevcut taşıyıcı ve temele aktarımı hesapla gösterilir. Geçici stabilite: Söküm ve montaj aşamalarında yapının güvenli yük yolu ayrıca planlanır. Koruma sistemi: Yangın ve korozyon koruması kullanım sınıfı ve çevre koşuluna göre seçilir. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Mevcut yapı verisi: Beton, donatı veya çelik özellikleri doğrulanmış raporlara dayanmalıdır.
• Birleşim tasarımı: Yeni kuvvetlerin mevcut taşıyıcı ve temele aktarımı hesapla gösterilir.
• Geçici stabilite: Söküm ve montaj aşamalarında yapının güvenli yük yolu ayrıca planlanır.
• Koruma sistemi: Yangın ve korozyon koruması kullanım sınıfı ve çevre koşuluna göre seçilir.

Doğru sistem nasıl seçilir?

Sistem seçimi yalnız tonaj veya hızlı montajla belirlenmez. Mimari kullanım kaybı, temel kapasitesi, dış cephe, tesisat çakışmaları, yangın koruması, korozyon ortamı ve işletmenin durdurulabilirliği birlikte değerlendirilir. Uygun çözüm, hedef performansı ölçülebilir biçimde karşılayan ve sahada denetlenebilir birleşimlere sahip çözümdür.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Endüstriyel tesisler: Üretim sürerken fazlı uygulanabilen çelik güçlendirmeler.
• Ticari yapılar: Mimari kullanım gözetilen iç veya dış çelik çerçeveler.
• Depo ve hangarlar: Çapraz, kolon, kiriş ve birleşim takviyeleri.
• Mevcut çelik yapılar: Kesit, stabilite ve bağlantı kapasitesi iyileştirmeleri.

Kalite kontrol ve kabul kriterleri

Malzeme belgeleri, ankraj konumu ve gömme derinliği, cıvata sınıfı ve sıkma yöntemi, kaynak prosedürü, kaynak görsel/NDT kontrolleri, plaka temasları, yüzey hazırlığı ve yangın-korozyon kaplamaları kalite planında izlenir. Uygulama sonrası as-built kayıtları ve kontrol sonuçları teslim dosyasında toplanır.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Güçlendirme elemanları periyodik olarak korozyon, gevşek bağlantı, darbe, kaplama hasarı ve çevre elemanlardan gelen su açısından incelenmelidir. Binada kullanım veya yük değişikliği, yeni açıklık, ekipman ilavesi ya da deprem sonrası gözlenen hasar varsa yetkili teknik değerlendirme yenilenmelidir.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Kontrollü ön imalat: Çelik parçaların önemli bölümü sahaya gelmeden hazırlanabilir.
• Fazlı uygulama: Doğru planlamayla işletme kısıtlarına göre bölümlü çalışma yapılabilir.
• İzlenebilir birleşim: Ankraj, cıvata ve kaynak kontrolleri kayıt altına alınabilir.
• Sökülebilir seçenek: Bazı cıvatalı sistemler gelecekte kontrollü revizyona olanak verir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan TS EN 1990 taşıyıcı sistem tasarım esasları ve ilgili ulusal ekler, TS EN 1991 yapılar üzerindeki etkiler ve ilgili ulusal ekler, TS EN 1993 çelik yapıların tasarımı ve ilgili ulusal ekler, EN 1090 çelik yapı uygulama ve uygunluk değerlendirme yaklaşımı, ISO 12944 boya ile korozyondan koruma yaklaşımı gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Sismik güçlendirmede doğru başlangıç, mevcut durumun ölçülmesi ve performans hedefinin yetkili proje ekibi tarafından tanımlanmasıdır. Teklif için mevcut projeler, yapı yaşı ve kullanım amacı, zemin ve deney raporları, fotoğraflar, erişim koşulları ve hedef iş programı paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
