Profil Delme Kesme Hattı

CNC Profil Delme ve Kesme Hattı nedir?

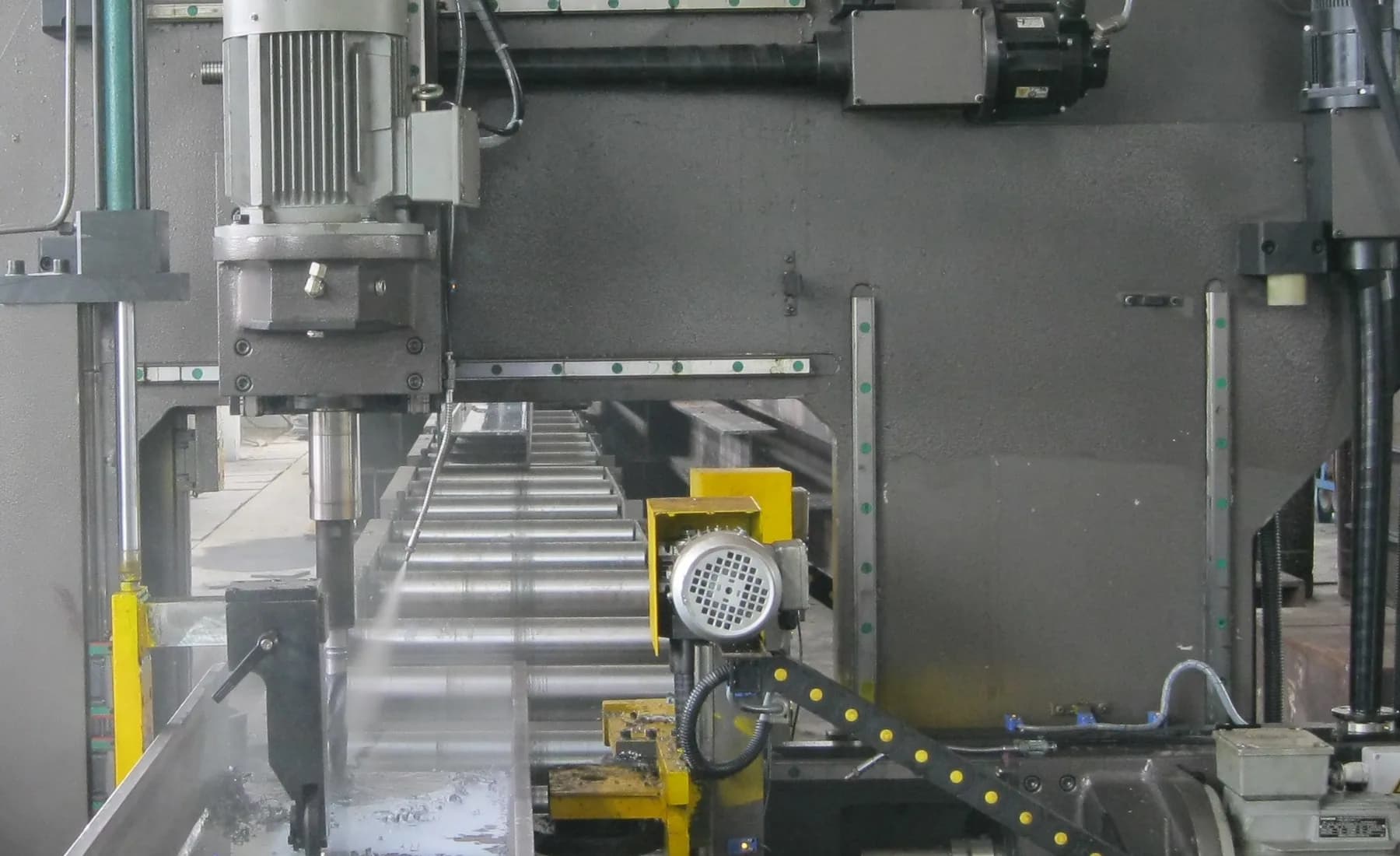

CNC profil hattı, yapısal çelik profillerde delik, boy kesme ve uygun ekipmanda markalama operasyonlarını dijital imalat dosyasına bağlar. Hızın yanında asıl değer; delik gruplarının ortak datuma göre tekrarlanması, parça kodlarının korunması ve montaj sahasında doğru elemanın doğru aksa ulaşmasıdır. Eğri, burulmuş veya yanlış toleranstaki hammadde dijital programı tek başına doğru sonuca dönüştüremez.

CNC Profil Delme ve Kesme Hattı kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Tekla/NC, DSTV veya üretime uygun çizimlerden profil tipi, boy, delik çapı, yüz referansı, uç kesim ve parça kodu kontrol edilir. Cıvatalı birleşimlerde delik toleransı, kenar mesafesi ve grup ölçüsü; kaynaklı birleşimlerde uç hazırlığı ve levha ilişkisi incelenir. Taşıma boyu ile saha montaj sırası parça listesine bağlanır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Dijital dosya: Parça listesi, NC verisi, profil yüzleri, datum ve revizyon eşleştirilir. Malzeme kabulü: Kesit, kalite, boy ve doğruluk kontrol edilir. Hat programı: Delme, kesme ve işaretleme sırası hazırlanır. İlk profil: Boy, delik grubu, kenar mesafesi ve uç kesim doğrulanır. Kodlu sevkiyat: Elemanlar parça ve aks bilgisiyle paketlenir. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Dijital dosya: Parça listesi, NC verisi, profil yüzleri, datum ve revizyon eşleştirilir.
• Malzeme kabulü: Kesit, kalite, boy ve doğruluk kontrol edilir.
• Hat programı: Delme, kesme ve işaretleme sırası hazırlanır.
• İlk profil: Boy, delik grubu, kenar mesafesi ve uç kesim doğrulanır.
• Kodlu sevkiyat: Elemanlar parça ve aks bilgisiyle paketlenir.

Malzeme, üretim ve yüzey işlemi

Gelen profil kesit, boy, düzlemsellik ve malzeme belgesi bakımından doğrulanır. Hattın referansları ve takım durumu kontrol edilir; programda yüzler ve datumlar eşleştirilir. İlk profilde toplam boy, delik çapı, kenar mesafesi, delik grubu ve uç geometrisi ölçülür. Parçalar kalıcı kodla işaretlenir ve montaj sırasına göre paketlenir.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Profil kapsamı: Kesit ve ölçü aralığı gerçek hat kapasitesine göre teklif aşamasında doğrulanır. Dijital girdi: DSTV/NC dosyası ile onaylı imalat resmi aynı revizyonda olmalıdır. Delik datumları: Gövde ve başlık yüzlerindeki ölçüler ortak montaj referansına bağlanır. Parça markalama: Profil kodu çizim, üretim ve sevkiyat boyunca korunur. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Profil kapsamı: Kesit ve ölçü aralığı gerçek hat kapasitesine göre teklif aşamasında doğrulanır.
• Dijital girdi: DSTV/NC dosyası ile onaylı imalat resmi aynı revizyonda olmalıdır.
• Delik datumları: Gövde ve başlık yüzlerindeki ölçüler ortak montaj referansına bağlanır.
• Parça markalama: Profil kodu çizim, üretim ve sevkiyat boyunca korunur.

Doğru sistem nasıl seçilir?

CNC hat, tekrarlı yapısal profil ve cıvatalı birleşim işlerinde güçlüdür. Karmaşık üç boyutlu oyuklar, çok özel açılı kesimler veya hat kapasitesini aşan kesitlerde tamamlayıcı robot, testere, matkap veya manuel kontrollü operasyon gerekebilir. Üretim rotası profil ailesi ve gerçek makine erişimine göre hazırlanmalıdır.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Fabrika çelikleri: Kolon, kiriş ve çatı ana taşıyıcıları.
• Depo ve hangar: Tekrarlı portal çerçeve profilleri.
• Platformlar: Kiriş, kuşak ve merdiven taşıyıcıları.
• Makine konstrüksiyonu: Delikli ve boy kesilmiş ağır profil elemanları.

Kalite kontrol ve kabul kriterleri

İlk parça ve örnekleme planında boy, delik çapı, delik grubu, kenar mesafesi, gövde-başlık yüzü referansı, kesim dikliği ve parça markası kontrol edilir. Takım aşınması delik yüzeyinde izlenir. Revizyon değişiminde eski NC dosyası kilitlenir ve yeni parça etiketi yayımlanır.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

İşlenmiş profil uçları ve delikleri açık ortamda uzun süre bekletilmemeli; kaplama öncesi çapak ve yağ temizlenmelidir. Sahada uyuşmayan delikler kontrolsüz oksijenle büyütülmemeli, birleşim resmi ve mühendislik onayı üzerinden düzeltme yöntemi belirlenmelidir.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Datum sürekliliği: Delik ve boy ölçüleri dijital referanslarla yönetilir.
• Montaj uyumu: Parça kodu ve delik grupları saha eşleşmesini kolaylaştırır.
• Tekrarlı üretim: Profil ailelerinde programlı çevrim verim sağlar.
• İzlenebilir revizyon: NC dosyası, parça markası ve imalat resmi ilişkilendirilir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan Onaylı proje, teknik şartname ve güncel imalat resimleri, ISO 2768 genel tolerans yaklaşımı, ISO 9013 termal kesim kalite sınıflandırması, ISO 3834 metalik malzemelerin ergitme kaynağı kalite gerekleri, ISO 12944 boya ile korozyondan koruma yaklaşımı gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Teklif için profil listesi, kalite ve kesit, net boy, adet, NC/DSTV veya ölçülü resimler, delik toleransı, uç işlemleri, yüzey koruması ve montaj-sevkiyat sırası paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
