CNC Plazma Kesim nedir?

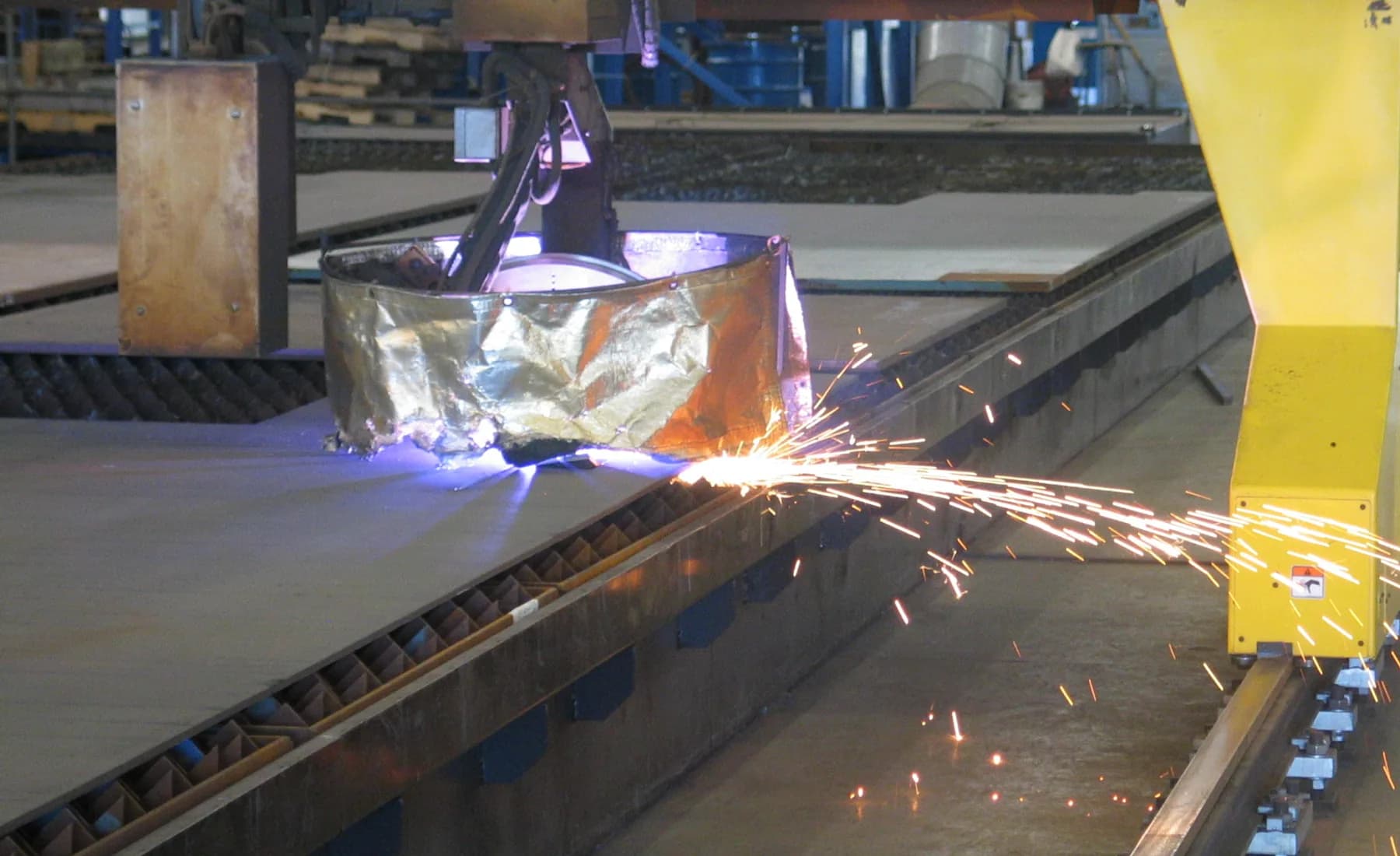

CNC plazma kesim, elektriksel olarak iletken metalin yüksek enerjili plazma arkıyla eritilip gaz akışıyla kesim kanalından uzaklaştırılmasıdır. Özellikle orta ve yüksek kalınlıktaki karbon çeliğinde hızlı ve ekonomik bir üretim seçeneği sunar. Sonucun projeye uygun olabilmesi için yalnız nominal makine kapasitesi değil; malzeme sınıfı, kalınlık, delik geometrisi, kerf, kesim açısı, ısı girdisi ve sonraki kaynak ya da talaşlı işlem birlikte değerlendirilir.

CNC Plazma Kesim kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

DXF veya DWG dosyası 1:1 ölçek, kapalı kontur, çift çizgi, minimum delik ve dar köprüler açısından incelenir. CAM yerleşiminde giriş-çıkış noktaları, parça devrilmesi, ısı birikimi ve levha kullanım oranı planlanır. Kritik delik ve işlenmiş yüzeylerde plazma kesim nihai ölçü olarak kabul edilmeden önce tolerans gereği değerlendirilir; gerekiyorsa işleme payı bırakılır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Dosya doğrulama: Kontur, ölçek, ölçü birimi, adet ve revizyon kontrol edilir. Nesting ve parametre: Levha verimi, ısı dağılımı, akım, gaz ve kesim sırası planlanır. İlk parça: Kritik ölçüler ve kenar kalitesi seri kesimden önce doğrulanır. Kesim ve kodlama: Parçalar program sırasıyla kesilir ve iş emri koduyla ayrılır. Son işlem: Cüruf, çapak, ölçü, etiket ve paketleme kontrol edilir. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Dosya doğrulama: Kontur, ölçek, ölçü birimi, adet ve revizyon kontrol edilir.
• Nesting ve parametre: Levha verimi, ısı dağılımı, akım, gaz ve kesim sırası planlanır.
• İlk parça: Kritik ölçüler ve kenar kalitesi seri kesimden önce doğrulanır.
• Kesim ve kodlama: Parçalar program sırasıyla kesilir ve iş emri koduyla ayrılır.
• Son işlem: Cüruf, çapak, ölçü, etiket ve paketleme kontrol edilir.

Malzeme, üretim ve yüzey işlemi

Malzeme kimliği iş emriyle eşleştirilir; torç sarf malzemesi, akım, gaz, hız ve torç yüksekliği kalınlığa göre ayarlanır. Kesim sırası ısıl deformasyonu azaltacak biçimde dış kontur ve iç detaylar arasında düzenlenir. Parçalar levhadan ayrıldıktan sonra kodlanır, cüruf ve keskin kenar kontrolü yapılır, gerekiyorsa taşlama veya ağız hazırlığı operasyonuna alınır.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Uygun malzemeler: Karbon çeliği, paslanmaz ve diğer elektrik iletken metaller proses uygunluğuna göre kesilebilir. Kesim kanalı: Kerf değeri kalınlık ve parametreye göre CAM programında telafi edilir. Delik kalitesi: Minimum delik çapı ve koniklik malzeme-kalınlık ilişkisiyle değerlendirilir. Isı etkisi: Kesim sırası ve parça aralığı ısıl deformasyon riskini azaltacak biçimde düzenlenir. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Uygun malzemeler: Karbon çeliği, paslanmaz ve diğer elektrik iletken metaller proses uygunluğuna göre kesilebilir.
• Kesim kanalı: Kerf değeri kalınlık ve parametreye göre CAM programında telafi edilir.
• Delik kalitesi: Minimum delik çapı ve koniklik malzeme-kalınlık ilişkisiyle değerlendirilir.
• Isı etkisi: Kesim sırası ve parça aralığı ısıl deformasyon riskini azaltacak biçimde düzenlenir.

Doğru sistem nasıl seçilir?

Plazma; kalınlık, üretim hızı ve maliyet dengesinin öne çıktığı iletken metallerde değerlendirilir. Hassas küçük delikler, çok dar iç köşeler veya düşük ısı etkisi isteyen ince parçalarda lazer ya da talaşlı işlem daha uygun olabilir. Yöntem seçimi yalnız fiyat üzerinden değil, son ölçü, kenar sınıfı, ek işlem ve teslim süresi toplamıyla yapılmalıdır.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Çelik yapı levhaları: Taban plakası, rijitleştirici ve bağlantı levhaları.
• Makine parçaları: Gövde, braket ve işleme paylı kalın plaka parçaları.
• Endüstriyel ekipman: Şase, muhafaza ve proses destek bileşenleri.
• Prototip ve seri işler: Tekil parçadan tekrarlı levha parçasına kadar programlı kesim.

Kalite kontrol ve kabul kriterleri

İlk parçada dış ölçü, delik merkezi, köşegen, kesim açısı, çapak-cüruf ve yüzey çizgilenmesi kontrol edilir. Kabul seviyesi teknik resim ve gerekiyorsa ISO 9013 sınıfıyla tanımlanır. Program revizyonu, malzeme partisi ve parça etiketi ilişkilendirilerek karışma riski azaltılır.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Kesilmiş çıplak kenarlar sevkiyat ve depolamada neme karşı korunmalıdır. Montajdan önce yapışmış cüruf, keskin kenar ve kaplama süreksizliği giderilmelidir. Taşıyıcı parçadaki deliğin sahada zorlanarak büyütülmesi veya kontrolsüz ısıl düzeltme yapılması yerine güncel teknik resme göre yeniden işlem planlanmalıdır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Kalın levhada verim: Uygun geometride yüksek kesim hızı ve ekonomik üretim sağlar.
• Dijital tekrar: Onaylı program parça ailesinde geometri sürekliliği sağlar.
• Yerleşim optimizasyonu: Nesting ile levha kullanımı ve parça izlenebilirliği iyileştirilir.
• Entegre rota: Taşlama, delme, büküm ve kaynak aynı iş emrine bağlanabilir.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan Onaylı proje, teknik şartname ve güncel imalat resimleri, ISO 2768 genel tolerans yaklaşımı, ISO 9013 termal kesim kalite sınıflandırması, ISO 3834 metalik malzemelerin ergitme kaynağı kalite gerekleri, ISO 12944 boya ile korozyondan koruma yaklaşımı gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Sağlıklı CNC plazma kesim teklifi için malzeme sınıfı, kalınlık, adet, DXF/DWG dosyası, kritik toleranslar, yüzey beklentisi, ek işlemler ve teslim biçimi birlikte paylaşılmalıdır. Böylece kesim yöntemi, işleme payı ve gerçek üretim rotası daha siparişten önce netleşir.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
