Ara Kat ve Mezanin Sistemleri

Çelik Ara Kat ve Mezanin Sistemleri nedir?

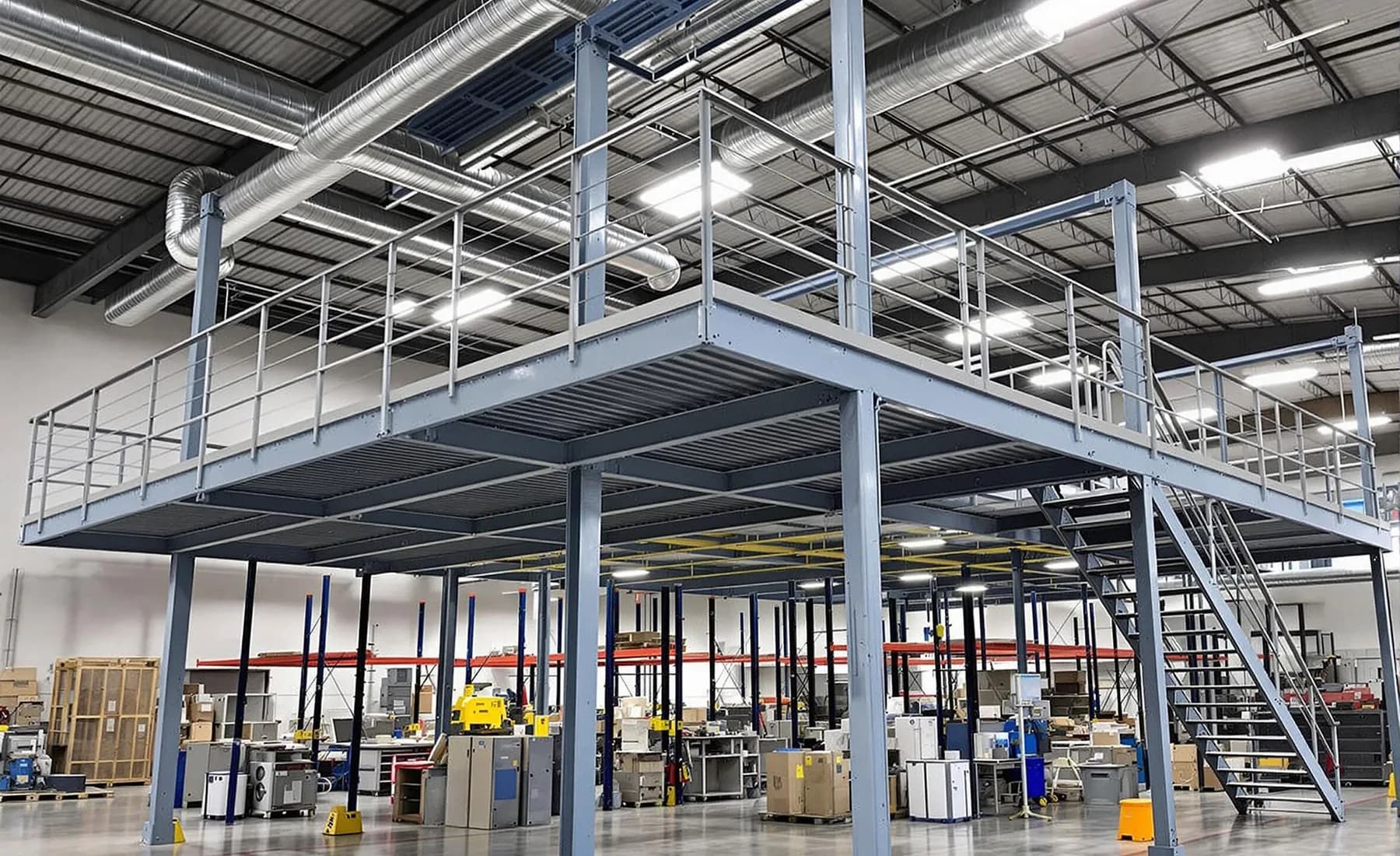

Çelik mezanin, mevcut hacimde yeni kullanım alanı üretir; ancak raf görünümlü geçici bir platform olarak ele alınamaz. İnsan, depolama, makine veya ofis yükleri; döşeme, kiriş, kolon, taban plakası ve mevcut zemine güvenli aktarılmalıdır. Kaçış, korkuluk, merdiven, baş mesafesi, yangın ve işletme akışı taşıyıcı hesapla aynı anda planlanır.

Çelik Ara Kat ve Mezanin Sistemleri kararında yalnız ürün veya imalat adı değil; yük, açıklık, kullanım yoğunluğu, iç-dış ortam, korozyon sınıfı, yangın ve tahliye senaryosu, erişilebilirlik, bakım planı ve komşu yapı elemanları birlikte değerlendirilir. Ferotan çalışma akışında teklif kapsamı teknik resim, ölçü listesi ve teslim koşullarıyla doğrulanır; kesin kesit, bağlantı ve performans değerleri projeye özel mühendislik hesabından sonra belirlenir.

Mühendislik ve proje geliştirme

Saha taramasında akslar, net yükseklik, kapılar, tesisatlar, forklift koridorları, yangın ekipmanı ve zemin bilgisi kaydedilir. Kullanım yükü ve titreşim hassasiyeti yetkili proje ekibi tarafından belirlenir. Kiriş açıklığı, sehim, kolon stabilitesi, taban plakası, ankraj ve mevcut döşeme/temel kapasitesi birlikte doğrulanır.

Ön değerlendirmede mevcut mimari ve statik veriler, saha ölçüleri, bağlantı yüzeyleri, montaj erişimi ve işletme kısıtları kayıt altına alınır. Saha keşfi: Aks, yükseklik, engeller, zemin ve işletme akışı ölçülür. Kullanım programı: Yük, kişi, makine, depolama, kaçış ve erişim senaryosu tanımlanır. Yapısal tasarım: Kolon, kiriş, çapraz, ankraj ve mevcut yapı arayüzleri çözülür. Kodlu imalat: Çelik, döşeme, merdiven ve korkuluk parçaları montaj sırasına göre hazırlanır. Montaj ve teslim: Aks-kot, bağlantı, güvenlik elemanları ve yük etiketi kontrol edilir. Bu yaklaşım, tasarım ile imalat arasında bilgi kaybını azaltır ve sahada doğaçlama revizyon ihtimalini düşürür.

Proje ve üretim adımları

• Saha keşfi: Aks, yükseklik, engeller, zemin ve işletme akışı ölçülür.
• Kullanım programı: Yük, kişi, makine, depolama, kaçış ve erişim senaryosu tanımlanır.
• Yapısal tasarım: Kolon, kiriş, çapraz, ankraj ve mevcut yapı arayüzleri çözülür.
• Kodlu imalat: Çelik, döşeme, merdiven ve korkuluk parçaları montaj sırasına göre hazırlanır.
• Montaj ve teslim: Aks-kot, bağlantı, güvenlik elemanları ve yük etiketi kontrol edilir.

Malzeme, üretim ve yüzey işlemi

Kolon, ana-ikincil kiriş, çapraz, merdiven ve korkuluklar onaylı imalat resmine göre kodlanır. Cıvatalı birleşimler saha süresini azaltacak biçimde erişilebilir tasarlanır. Döşeme tipiyle kiriş aralığı ve bağlantı çözülür. Montajda alan izolasyonu, kaldırma planı, geçici stabilite, aks-kot ve ankraj kontrolleri uygulanır.

Malzeme sertifikası, ölçü toleransı, kesim ve delik planı, kaynak veya mekanik bağlantı yöntemi, kenar bitişleri ve yüzey koruma sistemi sipariş öncesinde netleştirilir. Kullanım yükü: Depo, ofis, insan veya makine kullanımı için proje özelinde tanımlanır. Titreşim ve sehim: Konfor, hassas ekipman ve bölme duvar ihtiyacıyla birlikte kontrol edilir. Mevcut zemin: Ankraj ve kolon reaksiyonlarını taşıma yeterliliği doğrulanır. Kaçış ve güvenlik: Merdiven, korkuluk, kapı ve yangın gerekleri mimari planla eşleştirilir. Seri veya tekrarlı üretimde ilk parça kontrolü ile referans ölçüler doğrulanır; değişiklikler revizyon numarasıyla izlenir.

Teknik özellikler

• Kullanım yükü: Depo, ofis, insan veya makine kullanımı için proje özelinde tanımlanır.
• Titreşim ve sehim: Konfor, hassas ekipman ve bölme duvar ihtiyacıyla birlikte kontrol edilir.
• Mevcut zemin: Ankraj ve kolon reaksiyonlarını taşıma yeterliliği doğrulanır.
• Kaçış ve güvenlik: Merdiven, korkuluk, kapı ve yangın gerekleri mimari planla eşleştirilir.

Doğru sistem nasıl seçilir?

Izgara, sac, kompozit tabla veya diğer döşeme seçenekleri yük, yangın, akustik, geçirgenlik ve temizlik ihtiyacına göre seçilir. Kolonlu bağımsız sistem ile mevcut yapıya bağlanan sistem arasında seçim yapılırken mevcut taşıyıcı kapasite ve deprem davranışı dikkate alınır. Raf üstü platformlar da ayrı üretici verisi ve kullanım koşuluyla değerlendirilir.

Seçim yapılırken yalnız ilk satın alma bedeli dikkate alınmamalıdır. Taşıma kapasitesi, açıklık, sehim sınırı, kayma riski, drenaj veya hava geçirgenliği, temizlik yöntemi, sökülebilirlik, kaplama ömrü ve bakım erişimi toplam kullanım maliyetini belirler. Standart tablodaki değerler proje verileriyle karşılaştırılmalı; katalog değeri, yetkili mühendislik kontrolünün yerine kullanılmamalıdır.

Kullanım alanları

• Depo mezanini: Sipariş toplama ve stok için ilave kat alanı.
• Üretim platformu: Makine, operatör ve bakım erişim seviyeleri.
• Ofis ara katı: Endüstriyel hacim içinde kontrollü çalışma alanı.
• Teknik hacim: HVAC, elektrik ve proses ekipman platformları.

Kalite kontrol ve kabul kriterleri

Kolon aksı ve düşeyliği, kiriş kotu, cıvata montajı, ankraj, döşeme sabitlemesi, merdiven geometrisi, korkuluk yüksekliği ve kaplama kontrol edilir. Yapısal çelik ile döşeme ve güvenlik elemanlarının kabul kayıtları tek dosyada toplanır. İzin verilen kullanım yükü görünür biçimde işletmeye teslim edilmelidir.

Kontrol planı; malzeme kimliği, kritik ölçüler, bağlantı noktaları, kaynak görünümü, yüzey hazırlığı, kaplama bütünlüğü, etiketleme ve paketleme adımlarını kapsar. Kabul kriterleri teknik resim ve şartnamede ölçülebilir biçimde yazılmalıdır. Uygulanabilir olduğunda üretici sertifikası, kaplama raporu ve ölçüm kayıtları teslim dosyasına eklenir.

İşletme, bakım ve güvenli kullanım

Bağlantılar, ankrajlar, döşeme sabitlemeleri, korkuluklar, merdivenler, kaplama ve darbe bölgeleri düzenli kontrol edilmelidir. Forklift çarpması, su, kimyasal, aşırı titreşim veya planlanandan farklı depolama yükü görüldüğünde teknik inceleme yapılmalıdır. Yeni açıklık ve makine yerleşimi onaysız uygulanmamalıdır.

Periyodik kontrolde gevşek bağlantı, darbe hasarı, kaplama kaybı, keskin kenar, biriken kir, su tutma noktası ve korozyon başlangıcı aranır. Hasarlı bölgeler aynı malzeme ve koruma sistemiyle onarılmalı; taşıyıcı elemanlarda izinsiz kesme, delme veya kaynak yapılmamalıdır. Kullanım koşulu değiştiğinde yük ve güvenlik değerlendirmesi yenilenmelidir.

Başlıca avantajlar

• Hacim kullanımı: Mevcut bina içinde ek kat alanı üretir.
• Kuru montaj: Cıvatalı çelik bileşenler saha programını kısaltabilir.
• Uyarlanabilir düzen: İşletme değişiminde mühendislik kontrolüyle revize edilebilir.
• Entegre güvenlik: Merdiven, korkuluk ve erişim taşıyıcı sistemle birlikte çözülür.

Teknik standart ve kaynak yaklaşımı

Projede uygulanacak mevzuat, standart ve şartname sözleşme aşamasında belirlenir. Bu sayfada anılan TS EN 1990 taşıyıcı sistem tasarım esasları ve ilgili ulusal ekler, TS EN 1991 yapılar üzerindeki etkiler ve ilgili ulusal ekler, TS EN 1993 çelik yapıların tasarımı ve ilgili ulusal ekler, EN 1090 çelik yapı uygulama ve uygunluk değerlendirme yaklaşımı, ISO 12944 boya ile korozyondan koruma yaklaşımı gibi kaynaklar tasarım ekibine genel çerçeve sağlar; güncel baskı, ulusal ek, işveren şartnamesi ve yetkili mühendis onayı ayrıca kontrol edilir. Ferotan herhangi bir sertifika veya performans değerini proje belgesi olmadan varsayım olarak sunmaz.

Sonuç ve teklif hazırlığı

Mezanin teklifi için alan ölçüsü ve fotoğrafları, net yükseklik, kullanım amacı ve yükü, zemin/temel bilgisi, döşeme tercihi, merdiven-kaçış gereği, kaplama, montaj saatleri ve hedef termin paylaşılmalıdır.

Sağlıklı teklif için kullanım amacı, proje konumu, ölçü veya keşif bilgisi, malzeme tercihi, adet/metraj, yüzey işlemi, hedef termin ve montaj kapsamı paylaşılmalıdır. Teknik resim varsa PDF ile birlikte DXF, DWG veya STEP dosyası eklenmesi; revizyon numarası ve ölçü biriminin belirtilmesi teklif süresini kısaltır.
