Lazer Kesim Sonrası Kaynaklanabilirlik ve Isı Tesiri

Lazer Kesim Sonrası Kaynaklanabilirlik ve Isı Tesiri: kapsam ve karar noktaları

Lazer kesilmiş bir kenarın düzgün görünmesi, o kenarın hiçbir hazırlık yapılmadan kaynaklanabileceği anlamına gelmez. Kesim gazına bağlı oksit tabakası, yüzey kaplaması, mikro çapak, başlangıç-bitiş izi ve dar ısıdan etkilenmiş bölge kaynak arkının kararlılığını ve birleşmenin kalitesini etkileyebilir. Karbon eşdeğeri yüksek veya kalın malzemelerde kaynak prosedürü ön tav, ısı girdisi ve paso arası sıcaklığı kontrol etmek zorundadır. Galvanizli veya boyalı saclarda kaplama yalnız metalurjik konu değildir; duman emişi, yangın ve çalışan sağlığı açısından kontrollü biçimde ele alınmalıdır. Kenarı temizlemek ile parçanın izlenebilirliğini kaybetmek arasında dikkatli bir üretim disiplini gerekir.

Kaynak kalitesi kesim, fit-up, prosedür, kaynakçı yeterliliği ve muayenenin ortak sonucudur. Lazer programında pah veya kök aralığı varsaymak, gerçek bir kaynak detayı tanımlamaz. Teknik resimde birleşim tipi, kaynak sembolü, malzeme, kalınlık ve kabul seviyesi açık olmalıdır. Kesim sonrası delik veya kenar konumu fikstür referansını oluşturuyorsa çapak alma işlemi ölçüyü değiştirmemelidir. Bu rehber, lazer kesimden kaynaklı montaja geçişte kontrol edilmesi gereken yüzey, geometri, proses ve kayıt adımlarını açıklar.

Kesim yüzeyini ve yardımcı gaz etkisini değerlendirmek

Azotla kesilmiş karbon çeliği yüzeyi genellikle oksitsiz ve sonraki kaplama için elverişli olabilir; oksijenle kesim hız ve kalınlık avantajı sağlarken yüzeyde oksit tabakası bırakabilir. Gevşek veya kalın oksit kaynak banyosuna karışabilir, yapışmayı ve boya performansını etkileyebilir. Kesim çizgileri, alt çapak, nozul sıçrantısı ve delme başlangıç noktası görsel olarak kontrol edilir. Kaynak hattına denk gelen lead-in izi taşlama ile giderilirken ana malzeme gereksiz inceltilmez. Kenar sertliği ve ısı etkisi malzeme bileşimi, kalınlık ve kesim parametrelerine bağlıdır; kritik uygulamada prosedür yeterliliği temsilî kesim kenarıyla yapılır. Kesim yüzeyi kabulü yalnız parlaklık üzerinden değil, kaynak detayının gerektirdiği temizlik, düzgünlük ve geometrik devamlılık üzerinden tanımlanır.

• Kesim gazını ve kenar yüzeyini iş emriyle izlenebilir tutun.
• Oksit, çapak ve lead-in izini kaynak hattından kontrollü kaldırın.
• Taşlamada kök yüzü ve parça ölçüsünü değiştirmeyin.
• Kritik malzemede kesilmiş kenarı prosedür numunesinde temsil edin.
• Temizlik kabulünü fotoğraf ve ölçüm kaydıyla belgeleyin.

Kaynak ağzı, kök aralığı ve fit-up geometrisini planlamak

Birleşimin tam nüfuziyet, kısmi nüfuziyet veya köşe kaynağı olması gereken hazırlığı belirler. Lazer dik kenar üretebilir, fakat kalın levhada gerekli pah açısı ve kök yüzü ayrı operasyonla veya uygun kesim kafasıyla oluşturulmalıdır. Kaynak ağzı açısı, kök aralığı ve hizasızlık WPS sınırları içinde ölçülür. Dar toleranslı lazer parçalar fikstürde iyi otursa bile ısıl çekme için gereken montaj payı göz ardı edilmemelidir. Uzun dikişlerde kaynak sırası ve puntalama aralığı deformasyonu kontrol eder. Delik ve yuvalar fikstür referansı olarak kullanılıyorsa çapak alma sonrası konum doğrulanır. Uygun olmayan fit-up'ı yüksek kaynak metaliyle doldurmak dayanım ve yorulma davranışını belirsizleştirir; uygunsuzluk kayda alınır ve onaylı yöntemle düzeltilir.

• Birleşim tipini ve gerekli nüfuziyeti teknik resimde sembolle tanımlayın.
• Pah açısı, kök yüzü, kök aralığı ve hizasızlığı ölçün.
• Fikstür ve puntalama planını kaynak sırasıyla birlikte hazırlayın.
• Isıl çekme payını lazer nominal geometrisiyle koordine edin.
• Uygunsuz fit-up için izinsiz dolgu veya parça ekleme yapmayın.

Malzeme, hidrojen ve ısı girdisi koşullarını WPS ile yönetmek

Kaynak prosedürü ana malzeme grubunu, kalınlık aralığını, kaynak yöntemini, dolgu metalini, pozisyonu, akım-gerilim-hız sınırlarını, ön tavı ve paso arası sıcaklığını tanımlar. Yüksek dayanımlı veya kalın çelikte hızlı soğuma ve difüze hidrojen soğuk çatlak riskini artırabilir. Kesim kenarındaki nem, yağ ve kaplama kaynak öncesi uzaklaştırılır; düşük hidrojenli sarf malzemeleri üretici koşullarında saklanır. Isı girdisini yalnız amper değeriyle değerlendirmek yetersizdir; gerilim ve ilerleme hızı birlikte hesaba katılır. Çok düşük ısı girdisi yetersiz birleşme, aşırı yüksek değer ise geniş ısı etkisi ve deformasyon yaratabilir. WPS gerçek atölye koşuluna uygulanmalı, operatörün erişemeyeceği teorik aralıklar içermemelidir. Parametrelerin dijital veya kontrollü form kaydı seri imalatta sapmayı görünür kılar.

• Malzeme sertifikasını WPS kapsamındaki grup ve kaliteyle eşleştirin.
• Ön tav ve paso arası sıcaklığını kalibre cihazla ölçün.
• Dolgu metalini nem ve parti izlenebilirliğiyle yönetin.
• Akım, gerilim ve ilerleme hızını birlikte kontrol edin.
• Prosedür dışı sapmada üretimi durdurup teknik onay alın.

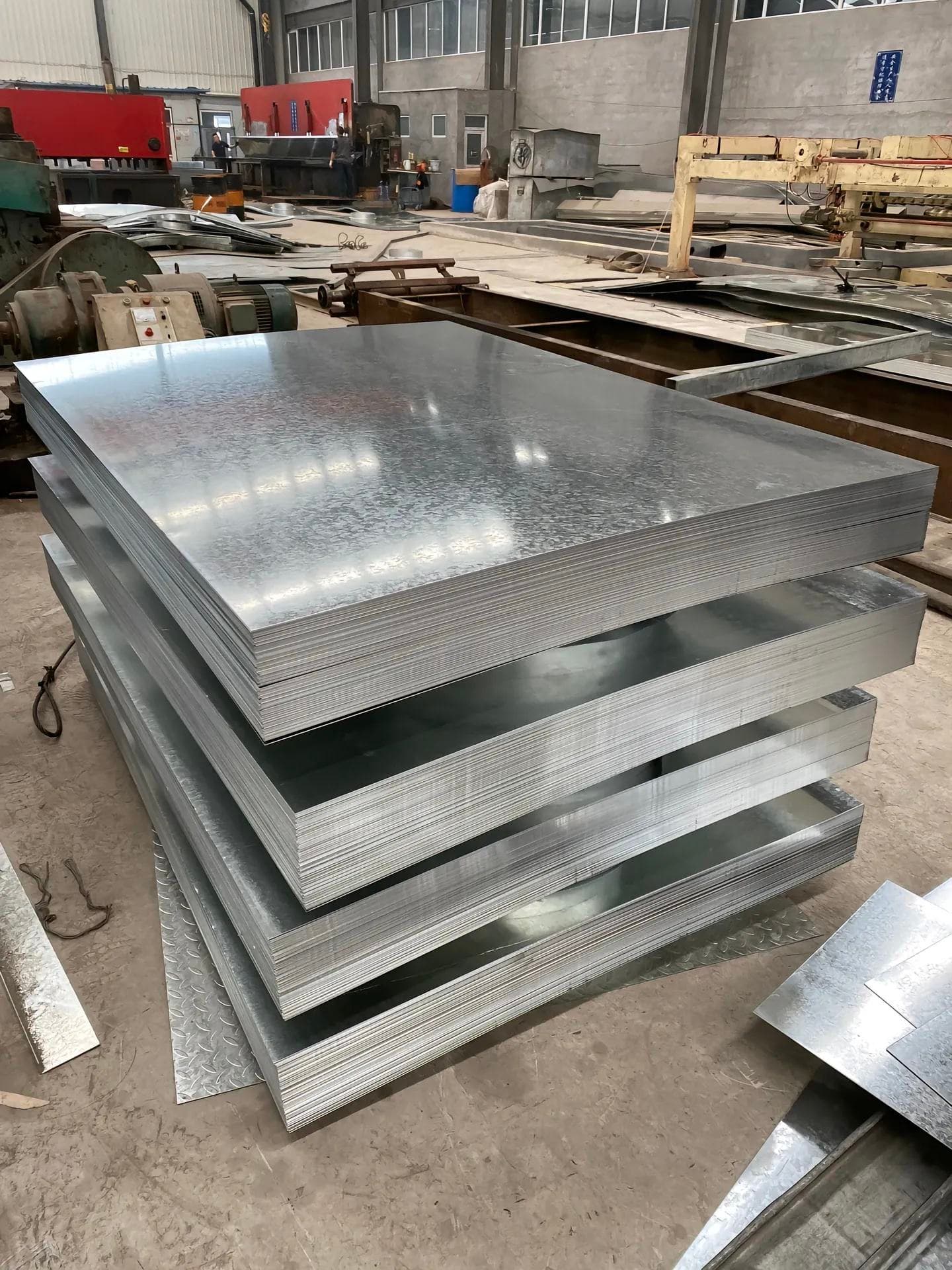

Galvaniz, boya ve yüzey kaplamalarında güvenli hazırlık

Çinko veya organik kaplama kaynak bölgesinde gözenek, sıçrantı ve duman oluşturabilir. Kaplamanın kaynak hattından hangi genişlikte kaldırılacağı prosedür ve iş güvenliği planında belirlenir; gelişigüzel taşlama koruyucu tabakayı gereksiz büyüklükte yok eder. Galvanizli parçanın kapalı hacimlerinde havalandırma ve drenaj delikleri bulunmuyorsa ısı basınç riski yaratabilir. Yerel emiş, uygun kişisel koruyucu donanım ve sıcak çalışma izni kaplama hazırlığının ayrılmaz parçasıdır. Kaynak tamamlandıktan sonra çıplak bölgenin korozyon koruması proje sistemine uyumlu biçimde yenilenir. Saha rötuş malzemesi çevre sınıfı ve servis sıcaklığına uygun seçilir. Görsel görünüm kadar kaplama kalınlığı, yüzey hazırlığı ve süreklilik de kabul kaydına alınır.

• Kaplama türünü malzeme listesi ve iş emrinde açıkça belirtin.
• Kaynak çevresindeki temizleme genişliğini prosedürle sınırlandırın.
• Dumanı kaynağında emen havalandırma ve sıcak çalışma kontrolü kurun.
• Kapalı hacimlerde havalandırma-drenaj güvenliğini doğrulayın.
• Kaynak sonrası korozyon korumasını uyumlu sistemle yeniden oluşturun.

Muayene, uygunsuzluk ve son kaplama öncesi kabul

Kaynak muayenesi görsel kontrolle başlar. Dikiş boyutu, profil, alt kesme, gözenek, krater, sıçrantı ve deformasyon teknik resim ile kabul kriterine göre değerlendirilir. Projenin risk ve kalite gereksinimine göre yüzey veya hacimsel tahribatsız muayene seçilir; yöntem, kapsam, zaman ve personel yeterliliği muayene planında yazılır. Kaplama uygulanmadan önce erişilebilen kusurlar kapanmamalıdır. Uygunsuz bölge işaretlenir, kaldırma yöntemi ana malzemeyi zayıflatmayacak biçimde onaylanır ve tamir sonrası yeniden muayene yapılır. Parça kodu, malzeme partisi, kesim programı, kaynakçı, WPS ve muayene raporu aynı imalat dosyasında ilişkilendirilir. Bu kayıt zinciri sahadaki bir bulgunun hangi üretim koşulundan geldiğini izlemeyi sağlar.

• Görsel muayeneyi temizlik ve yeterli aydınlatma sonrası yapın.
• NDT yöntem ve kapsamını risk ile kabul kriterine göre belirleyin.
• Kaplamadan önce kaynak ve tamir kabulünü tamamlayın.
• Tamir bölgesini aynı veya daha sıkı kapsamda yeniden kontrol edin.
• Kesim, kaynak ve muayene kayıtlarını parça kimliğinde birleştirin.

Sonuç ve uygulanabilir sonraki adım

Lazer kesim ile kaynak arasında güvenli geçiş; temiz kenar, doğru fit-up ve onaylı WPS'in birlikte uygulanmasına dayanır. Yardımcı gazın bıraktığı yüzey, kaplama, malzeme sertleşme eğilimi ve kaynak ısı girdisi ayrı kontrol edilmezse düzgün görünen parça gizli kalite ve dayanıklılık riski taşıyabilir. İzlenebilir kayıtlar sorunu son kontrolde aramak yerine proses içinde önler.

Ferotan kaynaklı imalat incelemesi için malzeme sertifikası, kalınlık, kesim yöntemi, birleşim detayı, kaynak sembolleri, servis ortamı ve muayene beklentisi paylaşılabilir. Kesim kenarı hazırlığı, fikstür, WPS ve kontrol planı üretim öncesinde birlikte doğrulanır; kaplama yalnız kaynak kabulünden sonra tamamlanır.
