IPE, HEA, HEB ve NPU Profil Seçimi: Taşıyıcı Sistem Rehberi

IPE, HEA, HEB ve NPU Profil Seçimi: Taşıyıcı Sistem Rehberi: kapsam ve karar noktaları

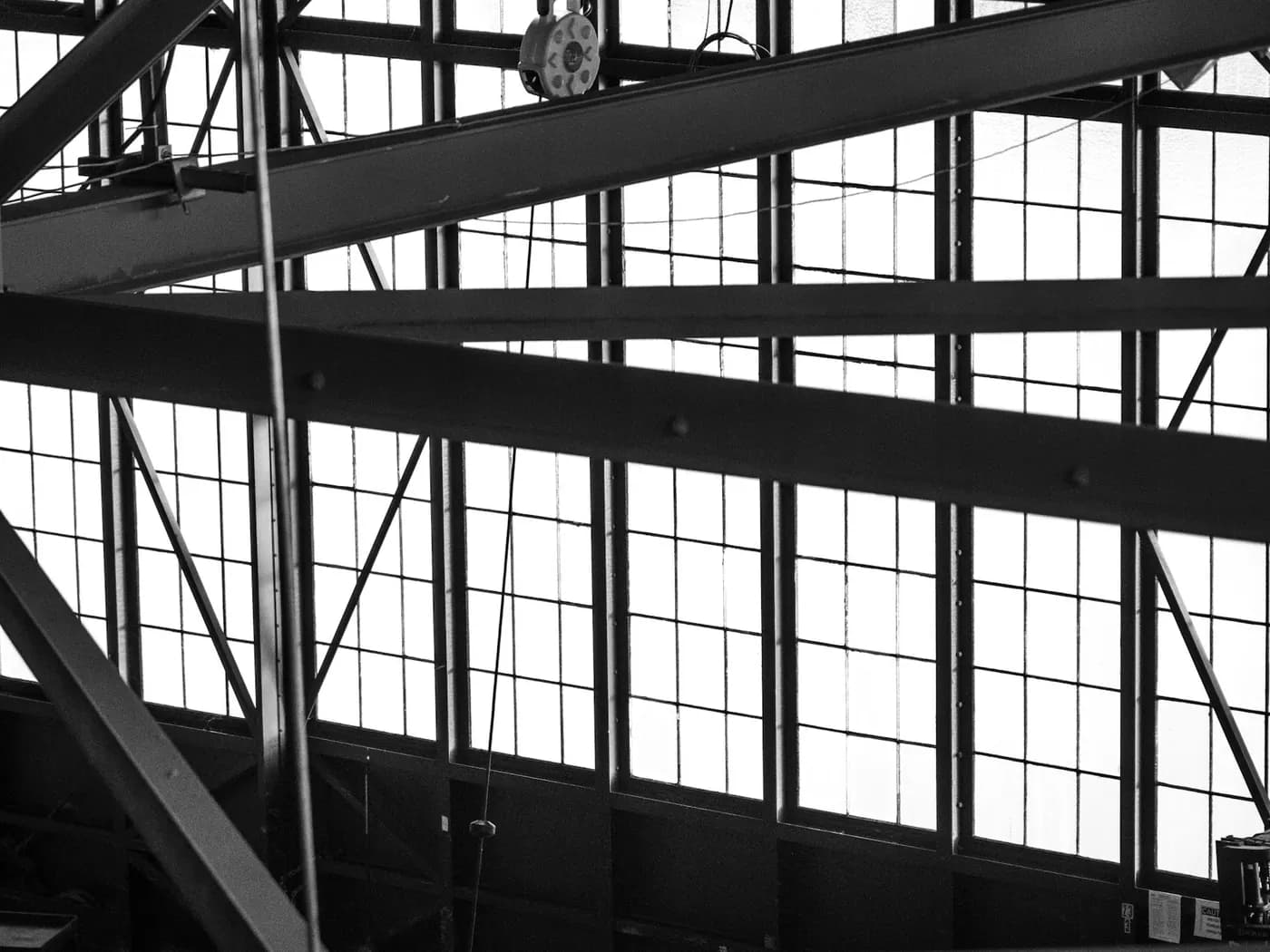

IPE, HEA, HEB ve NPU hadde profilleri sanayi yapılarında sık kullanılır; fakat hiçbir seri tek başına kiriş veya kolon etiketiyle doğru seçilmiş olmaz. Kesitin alanı, atalet momenti, plastik ve elastik mukavemet modülü, burulma özellikleri, başlık ve gövde kalınlığı, birim ağırlık ile mevcut boyları birlikte değerlendirilir. Elemanın yükleme yönü, mesnetlenmesi, açıklığı, birleşim şekli ve yangın-korozyon koşulları profil ailesinden daha belirleyicidir.

Bu rehber hazır kesit tablosu yerine seçim mantığını anlatır. Amaç, tasarımcının hesap sonucunu atölye ve montaj gerçekleriyle birleştirmesidir. Nihai profil, uygulanabilir standardın kesit özellikleri kullanılarak yetkili mühendis tarafından doğrulanır; piyasadaki stok, sertifika ve tolerans bilgisi satın alma öncesinde teyit edilir. Özellikle eski yapılardan ölçülen profiller yalnız yaklaşık geometriden adlandırılmamalı, gerçek ölçüm ve malzeme araştırması yapılmalıdır.

Kesit ailelerinin geometrik karakteri

IPE serisi görece dar başlıklı I kesit yapısıyla güçlü eksende çalışan kirişlerde verimli olabilir. HEA ve HEB serileri daha geniş başlıkları sayesinde basınç elemanlarında, moment birleşimlerinde ve iki yönde bağlantı gerektiren düğümlerde avantaj sunabilir. HEB aynı nominal yükseklikte HEA'ya göre genellikle daha ağır ve kalın elemanlara sahiptir. NPU ise tek simetri eksenli açık bir kanal kesittir; eksantrik yüklemede kesme merkezinin konumu nedeniyle burulma etkisinin ayrıca incelenmesi gerekir.

• Kesin alan, atalet, mukavemet modülü ve et kalınlıkları güncel tablodan alınır.
• Nominal yüksekliği aynı profillerin ağırlık ve başlık geometrisi eşdeğer kabul edilmez.
• NPU yükü kesme merkezinden geçmiyorsa eğilmeye ek burulma etkisi modellenir.
• Çift kanallı kesitte ara bağlantılar iki profilin birlikte çalışmasını sağlayacak biçimde tasarlanır.
• Hadde köşe yarıçapları delik, levha ve kaynak yerleşiminde gerçek geometriyle gösterilir.
• Eski profiller ölçüm, kupon veya uygun yöntemle tanımlanmadan yeni tabloya eşlenmez.

Kirişlerde eğilme, sehim ve yanal stabilite

Kiriş seçiminde moment kapasitesi kadar kesme, sehim ve yanal burulmalı burkulma kontrol edilir. Basınç başlığı döşeme, aşık veya çaprazlarla yeterli aralıkta tutulmuyorsa yüksek mukavemet modülü tek başına güvenli kapasiteyi vermez. Açıklık boyunca moment dağılımı, yükün başlığa uygulanma seviyesi, mesnet koşulu ve yanal tutucuların rijitliği stabilite hesabına girer. Tesisat delikleri, başlık kesileri ve kiriş ekleri kesit özellikleriyle yük yolunu yerel olarak değiştirebilir.

• Basınç başlığının tutulduğu noktalar analiz modeli ve imalat çiziminde aynı yerde gösterilir.
• Çatı su birikmesi, cephe toleransı ve vinç rayı için özel sehim sınırları tanımlanır.
• Yüksek kirişte gövde burkulması ve mesnet ezilmesi gerektiğinde takviyeyle kontrol edilir.
• Ön sehim verilecek kirişin üretim yönü ve bitmiş kotu açıkça işaretlenir.
• Mafsal kabul edilen bağlantının gerekli dönme kapasitesi ve montaj açıklığı doğrulanır.
• Açıklık boyunca kesit değiştirmek ek, kaynak ve lojistik maliyetiyle birlikte karşılaştırılır.

Kolonlarda iki eksenli davranış ve taban düzeni

Kolonlar çoğu zaman saf basınç taşımaz; çerçeve momentleri, rüzgâr, vinç yatay yükleri, eksantrik kirişler ve montaj kusurları iki eksenli eğilme oluşturur. HEA veya HEB'in geniş başlığı birleşim için alan sağlarken zayıf eksen stabilitesi yine kontrol edilmelidir. Etkin boy, çerçevenin ötelenme davranışı ve katlar arası tutucular üzerinden belirlenir. Taban plakası, ankraj yerleşimi ve temel boyutu seçilen kesit ile hesap modelinin mafsal ya da ankastre kabulüne uyumlu olmalıdır.

• Kolon etkin boyu yalnız kat yüksekliğine eşitlenmeden çerçeve davranışından türetilir.
• İki eksenli moment ve basınç etkileşimi uygulanabilir tasarım standardıyla kontrol edilir.
• Kiriş birleşimleri kolon başlığında yerel eğilme ve gövde etkileri oluşturabilir.
• Taban plakası bulonları profil başlığı ve anahtar erişimiyle çakışmayacak düzende yerleştirilir.
• Nakliye nedeniyle gereken kolon eki kuvvet, tolerans ve montaj platformuyla birlikte çözülür.
• Ağır kesitin vinç, temel ve saha eki maliyeti tonaj avantajıyla birlikte değerlendirilir.

Birleşim, delik, kaynak ve yüzey işlemi

Başlık kalınlığı ve genişliği moment levhası, alın levhası veya oturma detayı için alan yaratır. Gövde kalınlığı kesme bağlantısının blok yırtılma ve yerel ezilme kontrollerini etkiler. Dar bir IPE başlığında gerekli bulon kenar mesafeleri sağlanamıyorsa kesit büyütmek veya farklı birleşim kurgulamak gerekebilir. NPU'nun eğimli başlık yüzeyi bazı bağlantılarda özel rondela ister. Galvaniz, yangın koruması ve boya erişimi de profil geometrisiyle birlikte planlanır.

• Bulon çapı, kenar mesafesi ve anahtar boşluğu gerçek profil geometrisinde kontrol edilir.
• Kaynaklı takviyeler artık gerilme, doğrultma ve NDT süresini gereksiz artırmamalıdır.
• Delik verileri çizim ve CNC dosyasında aynı model revizyonundan üretilir.
• Galvanizlenecek çift profillerde üst üste yüzey ve havalandırma ayrıntısı çözülür.
• Yangın kaplamasında kesit faktörü ile uygulama erişimi ürün sistemiyle doğrulanır.
• Keskin hadde köşesine oturmayan levhalar için uygun pah veya boşaltma bırakılır.

Stok boyu, fire ve teknik eşdeğerlik kontrolü

Tasarlanan kesitin piyasada sürekli stokta olduğu varsayılmaz. Mevcut boylar, minimum sipariş, hadde toleransı, sertifika, doğrultma ihtiyacı ve teslim süresi tedarikçiden doğrulanır. Standart boy yerleşimi kesim firesini ve kolon eki konumunu etkiler. Daha hafif fakat özel sipariş bir kesit, program açısından ağır stok kesitten daha riskli olabilir. Alternatif kesit aynı yükseklik veya kilogram üzerinden değil tüm kesit özellikleri, stabilite, bağlantı, yangın çevresi ve montaj etkileriyle yeniden kontrol edilir.

• Satın alma satırı profil serisi, boyut, standart, tam kalite ve sertifika seviyesini içerir.
• Stok boyları kesim optimizasyonu ve saha eki sayısıyla birlikte planlanır.
• Alternatif profilde iki eksen ataleti, burulma ve kesit sınıfı ayrı karşılaştırılır.
• Başlık ve gövde ölçüsü değiştiğinde tüm birleşim çizimleri yeniden doğrulanır.
• Teslimde etiket, döküm numarası ve sertifika fiziksel profil ile eşleştirilir.
• Darbe görmüş, eğri veya aşırı korozyonlu stok kabul kriterine göre ayrılır.

Sonuç ve uygulanabilir sonraki adım

IPE, HEA, HEB ve NPU seçiminin profesyonel sonucu, kesit tablosundaki tek bir sayının değil yük yolu, stabilite, servis performansı, düğüm geometrisi ve tedarik verisinin ortak değerlendirmesidir. Bu yaklaşım gereksiz ağır kesitleri azaltırken sahada anahtar girmeyen, kaynak yapılamayan veya stokta bulunmayan çözümlerin önüne geçer.

Ferotan'a iletilecek açıklık, yük, mesnet ve kullanım bilgileriyle uygun profil ailesi ve stok alternatifleri ön incelemeye alınabilir. Kesin kesit ve bağlantı kararı, yürürlükteki standarda göre hazırlanan hesap modelinde doğrulanır; onaylanmış alternatifler revizyon zinciriyle imalat verisine aktarılır.
