Bulonlu ve Kaynaklı Çelik Birleşim Seçimi

Bulonlu ve Kaynaklı Çelik Birleşim Seçimi: kapsam ve karar noktaları

Çelik yapının gerçek davranışı elemanlar kadar birleşimler tarafından belirlenir. Analizde mafsallı kabul edilen bir düğüm, sahada çok rijit levha ve kaynaklarla yapılırsa modele uymayan momentler oluşabilir; moment aktardığı varsayılan düğümde yetersiz dönme rijitliği ise ötelenmeyi artırabilir. Bu nedenle bulonlu veya kaynaklı kararına yalnız uygulama alışkanlığıyla değil, beklenen kuvvet, rijitlik, dönme kapasitesi, yorulma ve göçme biçimleri üzerinden yaklaşılır.

Atölye koşullarında kontrollü kaynak ve sahada bulonlu montaj çoğu proje için güçlü bir başlangıç stratejisidir; ancak her düğümde aynı çözüm doğru değildir. Büyük ekipman kısıtı, mimari görünüm, galvaniz, ulaşılması güç yüzeyler veya tekrarlı yükler farklı ayrıntılar gerektirebilir. Bu rehber, tasarımcının, kaynak koordinatörünün ve montaj ekibinin ortak karar vermesi gereken başlıkları teknik bir akış içinde sunar.

Yük yolu, rijitlik ve beklenen göçme biçimi

Birleşim tasarımı düğüme gelen eksenel kuvvet, kesme, moment ve burulmanın hangi levha, bulon ve kaynak üzerinden aktarıldığını gösteren serbest cisim şemasıyla başlar. Kuvvetlerin eşzamanlı etkisi ve eksantrisitesi korunur. Bulon kesmesi, yatak ezilmesi, blok yırtılma, net kesit kopması, levha akması, kaynak kırılması, yerel burkulma ve prying etkisi gibi olası sınır durumlar birlikte kontrol edilir. Sünek davranış istenen bölgede gevrek bir ayrıntının daha önce göçmesine izin verilmez.

• Birleşim kuvvetleri onaylı global modelin doğru yük kombinasyonlarından alınır.
• Düğüm dönme rijitliği analizdeki mafsal, yarı rijit veya rijit kabulüyle eşleştirilir.
• Eksantrik kuvvetlerin oluşturduğu ek moment ve burulma hesapta korunur.
• Levha, bulon, kaynak ve ana profil için tüm olası göçme biçimleri sıralanır.
• Sünek mekanizma hedefi daha gevrek sınır durumlarından önce kapasiteye ulaşacak şekilde kurulur.
• Taban, çapraz ve makas düğümlerinde gerçek yük yolu ayrıca şemalandırılır.

Bulonlu birleşimlerde delik, sürtünme ve sıkma

Bulonlu birleşim montaj hızı ve sökülebilirlik sağlar. Ancak bulon sınıfı, çapı, delik tipi, kenar ve eksen aralıkları, bağlı levha kalınlığı, dişin kesme düzlemindeki konumu ve rondela düzeni açıkça belirtilmelidir. Yatak tipi birleşim ile öngerilmeli kayma kontrollü birleşim aynı şekilde hesaplanmaz ve kabul edilmez. Vinç yolu, titreşim veya kaymanın servis performansını bozduğu durumlarda birleşim sınıfı, temas yüzeyi ve doğrulama yöntemi özellikle tanımlanır.

• Delik çapı ve tipi uygulanabilir standart ile onaylı imalat çiziminde belirtilir.
• Bulon dişinin kesme düzlemindeki durumu hesap kabulüyle eşleştirilir.
• Kayma kontrollü yüzeylerin kaplama ve sürtünme sınıfı sertifika veya deneyle doğrulanır.
• Sıkma yöntemi için kalibrasyon, personel ve saha kayıt prosedürü hazırlanır.
• Delik kaçıklığı alevle büyütülmez; onaylı uygunsuzluk prosedürü uygulanır.
• Bulon paketi parti sertifikası ve yerleşim kayıtlarıyla izlenebilir tutulur.

Kaynaklı birleşimlerde prosedür, ısı girdisi ve muayene

Kaynak sembolü yalnız dikiş boyunu değil birleşim türü, uzunluk, süreklilik, saha-atölye konumu ve gerektiğinde yüzey biçimini anlatmalıdır. WPS; malzeme grubu, kalınlık, kaynak pozisyonu, sarf malzemesi ve ısı girdisi için yeterli bir prosedür yeterlilik kaydına dayanır. Kaynakçı yeterliği yapılacak işle uyumlu olmalıdır. Kalın veya yüksek kısıtlı düğümlerde ön tav ile pasolar arası sıcaklık ölçülür; muayene yöntemi beklenen kusur ve erişime göre seçilir.

• Her kaynak sembolü hesaplanan yük yolu ve üretim erişimiyle ilişkilendirilir.
• WPS ile PQR kapsamı malzeme, kalınlık, yöntem ve pozisyon açısından doğrulanır.
• Ön tav ve pasolar arası sıcaklık ölçümleri izlenebilir forma kaydedilir.
• Görsel muayene tamamlanmadan boya veya sonraki montaj işlemi başlatılmaz.
• NDT yöntemi birleşim geometrisi ve aranacak kusur türüne göre seçilir.
• Tamir kaynağı taşlama, yeniden muayene ve kapanış kaydıyla yönetilir.

Atölye-saha ayrımı, tolerans ve galvaniz etkisi

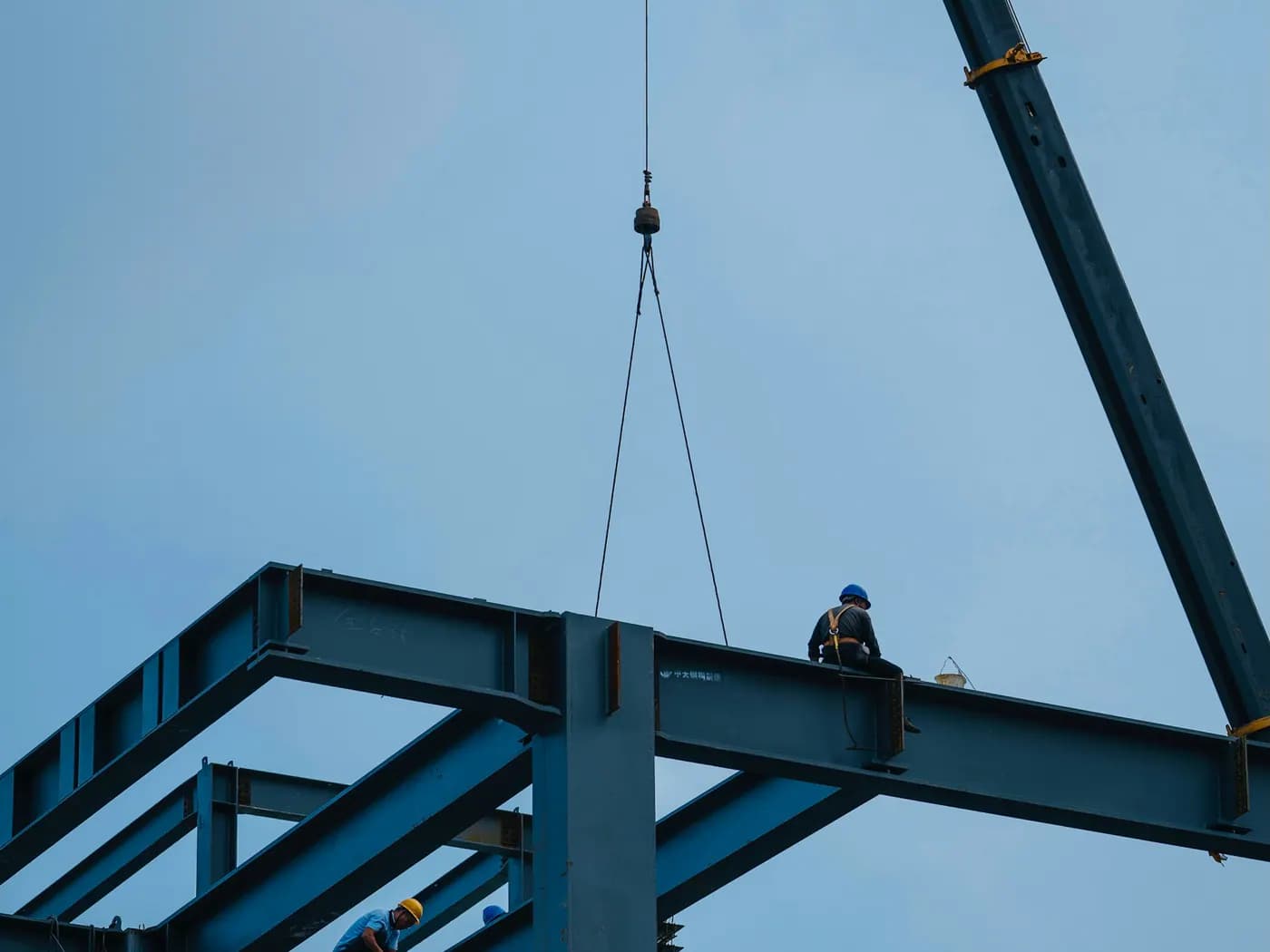

Atölye kaynakları kontrollü pozisyon, fikstür ve düzenli NDT erişimi sunar. Saha bulonları ise montaj hızını artırır ve hava koşullarına duyarlı kaynak işlemini azaltır. Parça bölünmesi araç ölçüsü, vinç kapasitesi ve montaj sırasına göre yapılır. İmalat toleransları düğümde birikir; çok rijit ayrıntılar küçük aks sapmasında montajı kilitleyebilir. Galvanizli parçalarda birleşim yüzeyi, diş koruması, havalandırma delikleri ve saha kaynağı sonrası çinko tamiri tasarımın parçasıdır.

• Saha eki vinçte asılı parçayı gereksiz süre tutmadan güvenli montaja izin verir.
• Bulon anahtarı, kaynak torcu ve muayene cihazı için gerçek çalışma boşluğu bırakılır.
• Slot delik kullanımı kuvvet yönü ve nihai sabitleme yöntemiyle hesaplanır.
• Birikimli toleranslar aks, kot ve parça boyu zincirinde sayısal olarak kontrol edilir.
• Galvaniz temas yüzeyi bulon sınıfı ve kayma kabulüyle uyumlu hazırlanır.
• Geçici montaj bulonları kalıcı sistemden açık işaretleme ve prosedürle ayrılır.

Toplam maliyet, kalite kaydı ve teslim kontrolü

Birleşim maliyeti levha kilogramından oluşmaz. Delik sayısı, kesim, pah, kaynak hacmi, fikstür süresi, NDT, boya maskeleme, bulon paketi, montaj personeli ve vinç bekleme süresi birlikte hesaplanır. Tekrarlanabilir düğümlerde standartlaştırma hata ve süreyi azaltır. Teslim dosyası birleşim hesaplarını, onaylı çizimleri, sertifikaları, kaynak kayıtlarını, NDT raporlarını, bulon sıkma kontrollerini ve uygunsuzluk kapanışlarını içerir. Nihai as-built belge sözlü saha değişikliklerini değil onaylı uygulamayı gösterir.

• Alternatif birleşimler toplam operasyon süresi ve kalite kontrol maliyetiyle karşılaştırılır.
• Tekrarlanan düğümler için tip detay ve kontrollü varyant listesi oluşturulur.
• Kritik bağlantılar kapanmadan önce fotoğraf ve ölçüm kaydıyla belgelenir.
• Saha sıkma ve kaynak kayıtları parça kodu ile düğüm konumuna bağlanır.
• Uygunsuzluk ve tamirler kök neden ile yeniden kontrol sonucunu içerir.
• As-built model yalnız teknik onay almış değişikliklerle güncel tutulur.

Sonuç ve uygulanabilir sonraki adım

Bulonlu ve kaynaklı birleşim arasında evrensel bir kazanan yoktur. Doğru çözüm; yük yolunu hesap modeliyle tutarlı kuran, sünek ve denetlenebilir davranış sağlayan, atölyede üretilebilen ve sahada güvenle monte edilebilen ayrıntıdır. Birleşim türü erken seçildiğinde profil, parça bölünmesi, kaplama ve montaj planı da daha gerçekçi hale gelir.

Ferotan teknik incelemesine düğüm kuvvetleri, genel düzen ve montaj kısıtları iletildiğinde alternatif birleşimler üretim operasyonlarıyla birlikte karşılaştırılabilir. Seçilen ayrıntı, yetkili mühendis hesabı, onaylı kaynak ve sıkma prosedürleri ile kalite kontrol planına bağlanarak imalata açılır.
